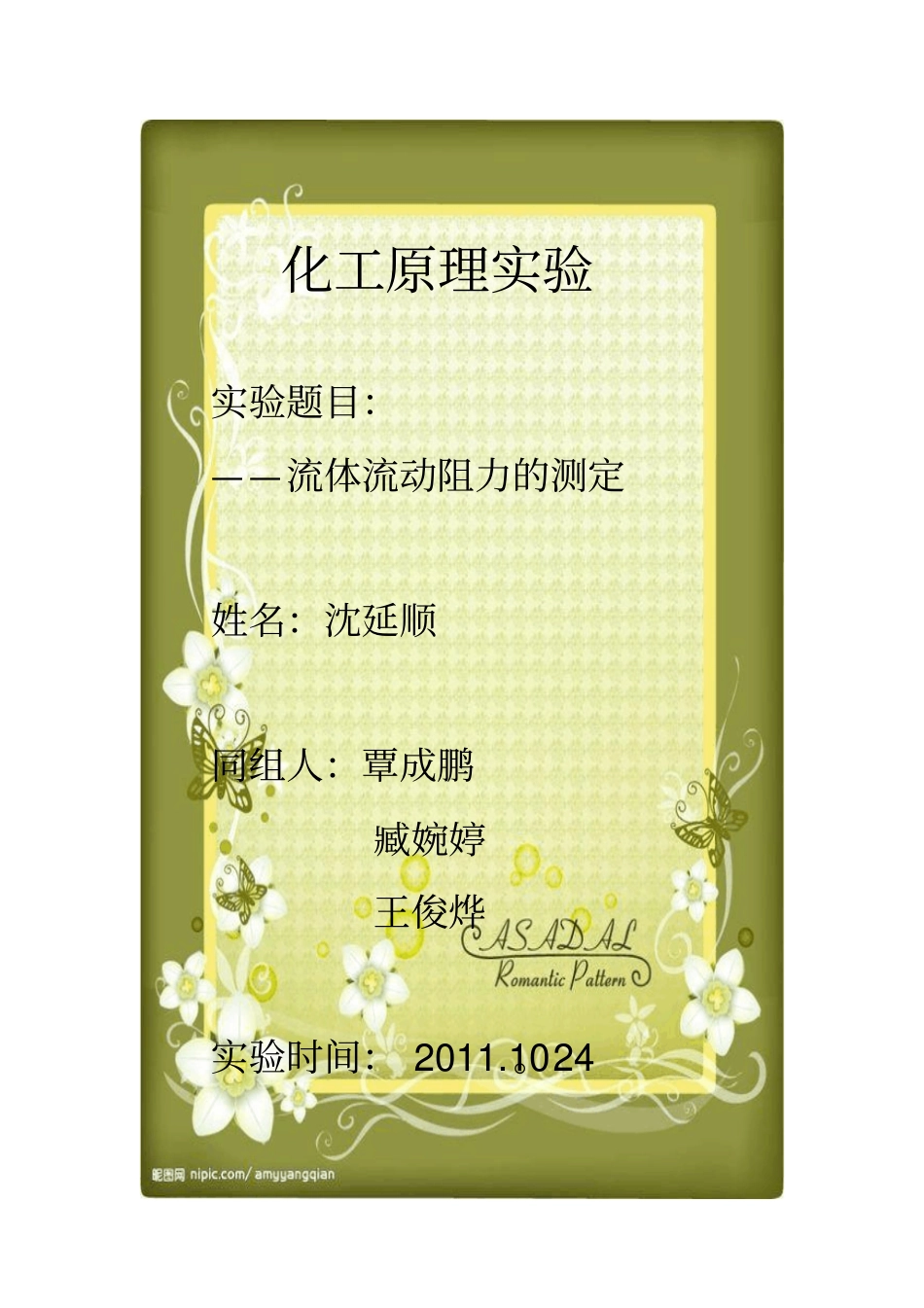

化工原理实验实验题目：——流体流动阻力的测定姓名：沈延顺同组人：覃成鹏臧婉婷王俊烨实验时间： 2011.10。24 一、实验题目： 流体流动阻力的测定二、实验时间 ：2011.10.24 三、姓名： 沈延顺四、同组人员： 覃成鹏、臧婉婷、王俊烨五、实验报告摘要：进行流体流动的学习，知道流体的性质和如何计算流体阻力的方法。通过流体阻力实验， 包括不锈钢管、 镀锌钢管、 突然扩大管路和层流管路的测定流体的流量和压降通过伯努利方程来推倒阻力系数和雷诺数之间的关系，来验证层流、湍流雷诺数与阻力系数之间的关系。流体阻力的大小关系到输送机械的动力消耗和输送机械的选择， 测定流体流动阻力对化工及相关过程工业的设计、生产和科研具有重要意义。六、实验目的及任务：1、掌握测定流体流动阻力实验。2、测定直管的摩擦阻力系数λ 及突然扩大管路和阀门的局部阻力系数ζ 。3、测定层流管的摩擦阻力。4、验证湍流区内摩擦阻力系数λ 为雷诺数Re 和相对粗糙度的函数。5、将所得光滑管的λ — Re方程与 Blasius方程相比较。七、基本原理：1、直管摩擦阻力不可压缩流体 （如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力； 流体在流过突然扩大管、 弯头等管件时， 由于流体运动的速度和方向突然变化， 产生局部阻力。 影响流体阻力的因素较多， 在工程上通常采用量纲分析方法简化实验，得以在一定条件下具有普遍意义的结果，其方法如下：流体流动阻力与流体的性质，流体流经处的结合尺寸以及流动状态有关，可表示为：引入下列无量纲数群。雷诺数相对粗糙度管子长径比从而得到：令可得摩擦阻力系数与压头损失之间的关系，这种关系可用实验方法直接测定。式中——直管阻力， J/kg 被测管长， m d——被测管内径， m u——平均流速， m/s λ ——摩擦阻力系数。当流体在一管径为 d 的圆形管中流动时，选取两个截面，用U 形压差计测出这两个截面之间的静压强差， 即为流体流过两截面间的流动阻力。根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。 改变流速可测出不同 Re下的摩擦阻力系数， 这样就可得出某一相对粗糙度下管子的λ ——Re关系。（1） 湍流区的摩擦阻力系数在湍流区内。对于光滑管，大量实验证明，当 Re在范围内，λ 与Re的关系遵循 Blasius关系式，即对于粗糙管，λ 与 Re的关系均以图来表示。（2） 层流的摩擦阻力系数2、局部阻力式中，...
