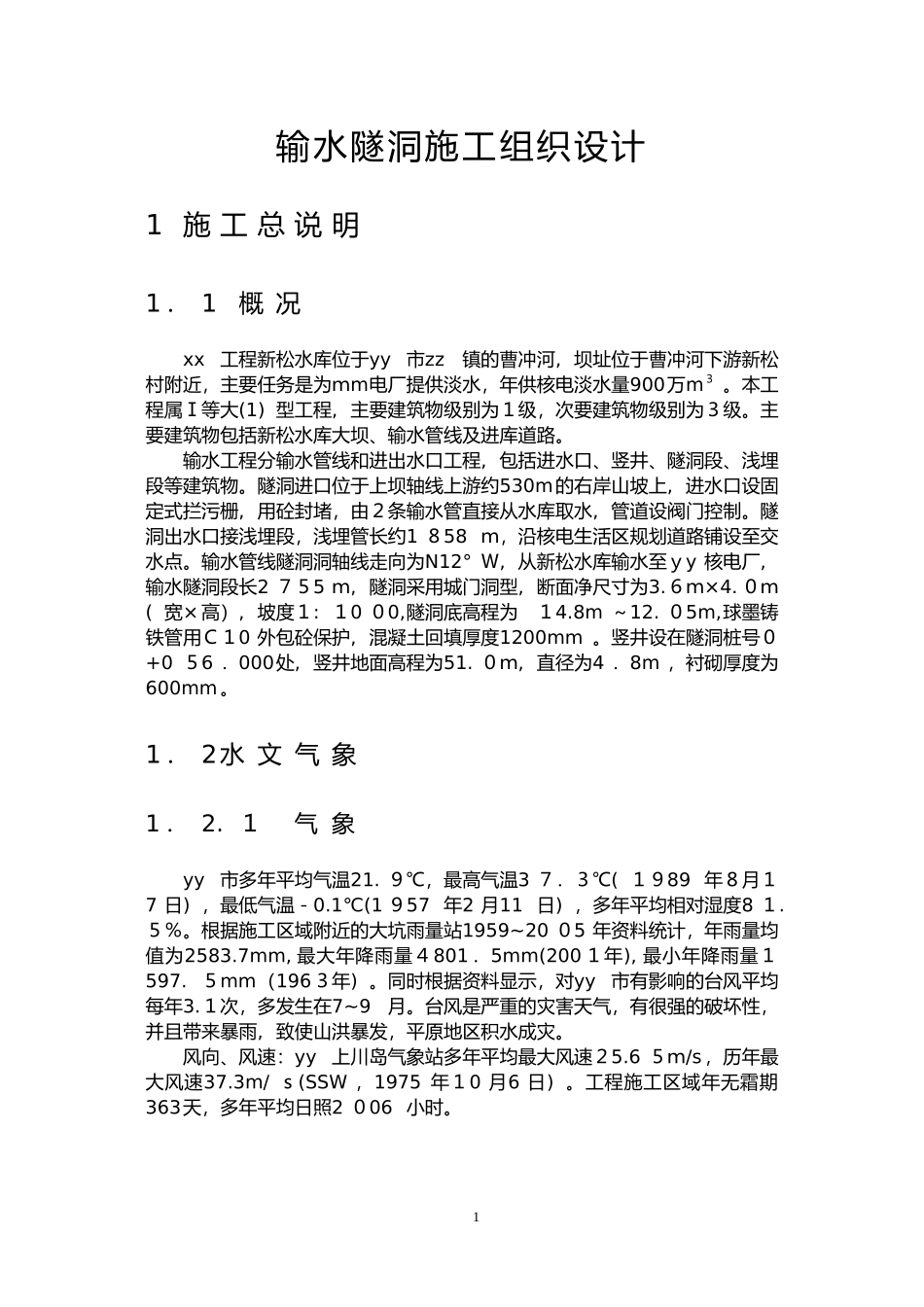

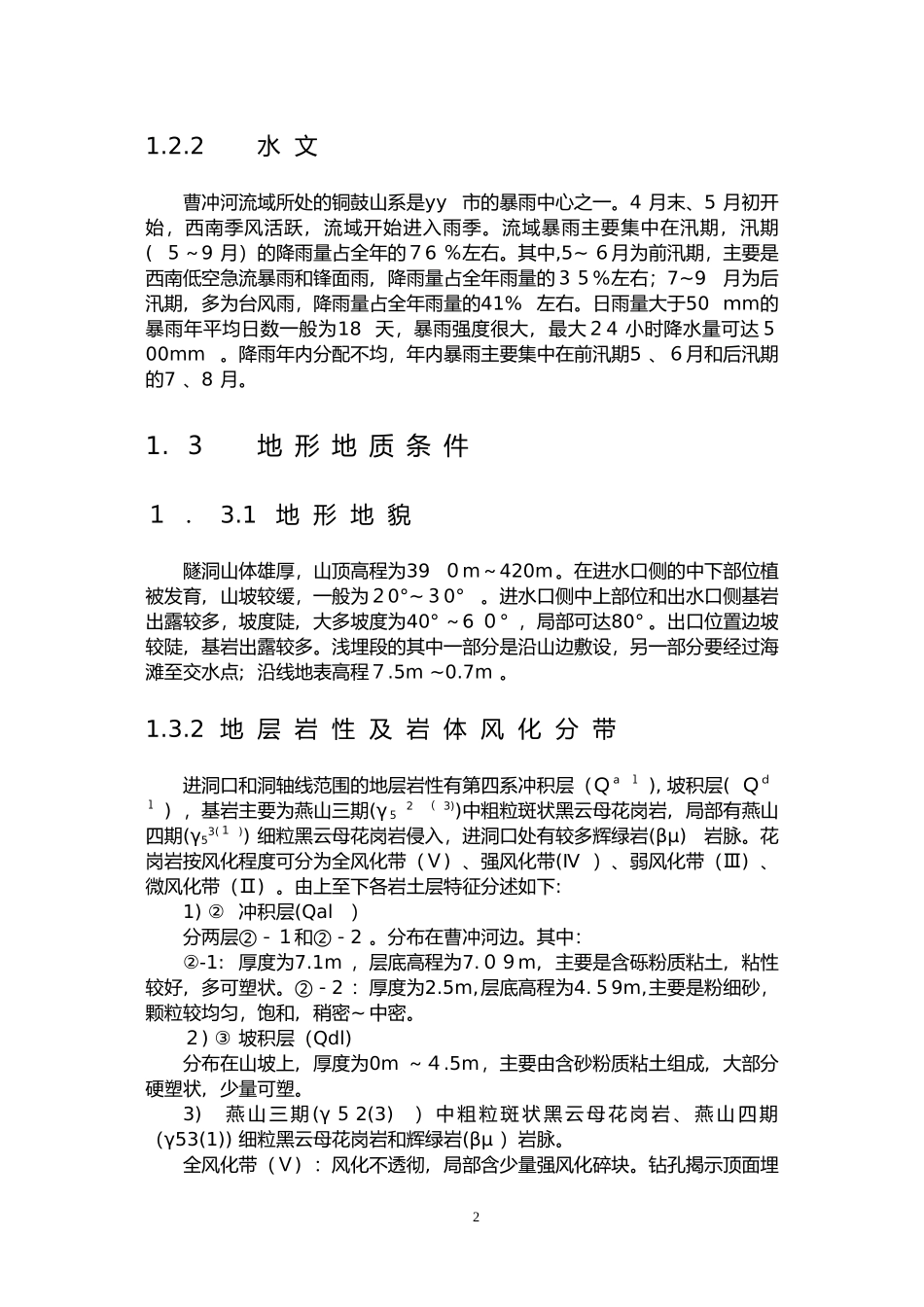

输水隧洞施工组织设计1施工总说明1．1概况xx工程新松水库位于yy市zz镇的曹冲河,坝址位于曹冲河下游新松村附近，主要任务是为ｍm电厂提供淡水，年供核电淡水量900万m３。本工程属Ⅰ等大(1)型工程,主要建筑物级别为１级，次要建筑物级别为３级。主要建筑物包括新松水库大坝、输水管线及进库道路。输水工程分输水管线和进出水口工程,包括进水口、竖井、隧洞段、浅埋段等建筑物。隧洞进口位于上坝轴线上游约530m的右岸山坡上,进水口设固定式拦污栅,用砼封堵，由２条输水管直接从水库取水,管道设阀门控制。隧洞出水口接浅埋段，浅埋管长约1８58ｍ，沿核电生活区规划道路铺设至交水点。输水管线隧洞洞轴线走向为N12°Ｗ,从新松水库输水至ｙy核电厂,输水隧洞段长2７５5ｍ,隧洞采用城门洞型,断面净尺寸为3.６ｍ×4.０ｍ(宽×高）,坡度１:１0０0,隧洞底高程为１4.8m～12.０5m,球墨铸铁管用Ｃ１0外包砼保护,混凝土回填厚度1200mm。竖井设在隧洞桩号０+0５6．000处,竖井地面高程为51.０ｍ,直径为4．8m，衬砌厚度为600mm。1．2水文气象1．2.１气象yy市多年平均气温21.９℃，最高气温3７．３℃(１９89年８月１7日)，最低气温－0.1℃(1９57年2月11日)，多年平均相对湿度8１.５％。根据施工区域附近的大坑雨量站1959~20０5年资料统计，年雨量均值为2583.7mm,最大年降雨量４801．5mm(200１年),最小年降雨量１597.５mm（196３年)。同时根据资料显示，对yy市有影响的台风平均每年3.１次，多发生在7~9月。台风是严重的灾害天气，有很强的破坏性，并且带来暴雨,致使山洪暴发，平原地区积水成灾。风向、风速：yy上川岛气象站多年平均最大风速２5.6５ｍ/s，历年最大风速37.3m/ｓ(SSW，1975年１0月6日)。工程施工区域年无霜期363天，多年平均日照2０06小时。11.2.2水文曹冲河流域所处的铜鼓山系是yy市的暴雨中心之一。4月末、5月初开始，西南季风活跃,流域开始进入雨季。流域暴雨主要集中在汛期,汛期(５～9月）的降雨量占全年的７6％左右。其中,5~６月为前汛期，主要是西南低空急流暴雨和锋面雨,降雨量占全年雨量的３５%左右；7~9月为后汛期,多为台风雨，降雨量占全年雨量的41%左右。日雨量大于50ｍm的暴雨年平均日数一般为18天，暴雨强度很大,最大２4小时降水量可达５00mm。降雨年内分配不均，年内暴雨主要集中在前汛期5、６月和后汛期的7、8月。1.３地形地质条件１．3.1地形地貌隧洞山体雄厚，山顶高程为39０m～420m。在进水口侧的中下部位植被发育,山坡较缓，一般为２0°~３0°。进水口侧中上部位和出水口侧基岩出露较多，坡度陡,大多坡度为40°～6０°，局部可达80°。出口位置边坡较陡,基岩出露较多。浅埋段的其中一部分是沿山边敷设，另一部分要经过海滩至交水点;沿线地表高程７.5m~0.7m。1.3.2地层岩性及岩体风化分带进洞口和洞轴线范围的地层岩性有第四系冲积层（Ｑａｌ),坡积层(Ｑｄｌ)，基岩主要为燕山三期(γ５2（3))中粗粒斑状黑云母花岗岩,局部有燕山四期(γ53(１))细粒黑云母花岗岩侵入，进洞口处有较多辉绿岩(βμ)岩脉。花岗岩按风化程度可分为全风化带（Ⅴ)、强风化带(Ⅳ）、弱风化带（Ⅲ)、微风化带（Ⅱ)。由上至下各岩土层特征分述如下:1)②冲积层(Qal）分两层②－１和②－2。分布在曹冲河边。其中：②-1:厚度为7.1m，层底高程为7.０９m,主要是含砾粉质粘土,粘性较好,多可塑状。②－2：厚度为2.5m,层底高程为4.５9m,主要是粉细砂，颗粒较均匀，饱和,稍密~中密。２)③坡积层（Qdl)分布在山坡上,厚度为0m～４.5m，主要由含砂粉质粘土组成,大部分硬塑状,少量可塑。3)燕山三期(γ５2(3)）中粗粒斑状黑云母花岗岩、燕山四期（γ53(1))细粒黑云母花岗岩和辉绿岩(βμ）岩脉。全风化带（Ⅴ)：风化不透彻,局部含少量强风化碎块。钻孔揭示顶面埋2深0m～1６.8m，顶面高程EL2.６1m~EＬ62.47m,厚度4.2m~１２.1ｍ。强风化带（Ⅳ)：岩石已强烈风化，软硬不均，裂隙发育,RQD值多为0，岩体较破碎，完整性差。钻孔揭露厚度1．2m~7.0m，顶面埋深１１．０m～16.8m，顶板EL-２.6１ｍ～EL27.72m。弱风化带(Ⅲ)：岩质坚硬,裂隙较发育,RQD值多为４0%~8０%,岩体较完整,局部破碎、完整性差。顶面埋深4.２m~23.8m,...
