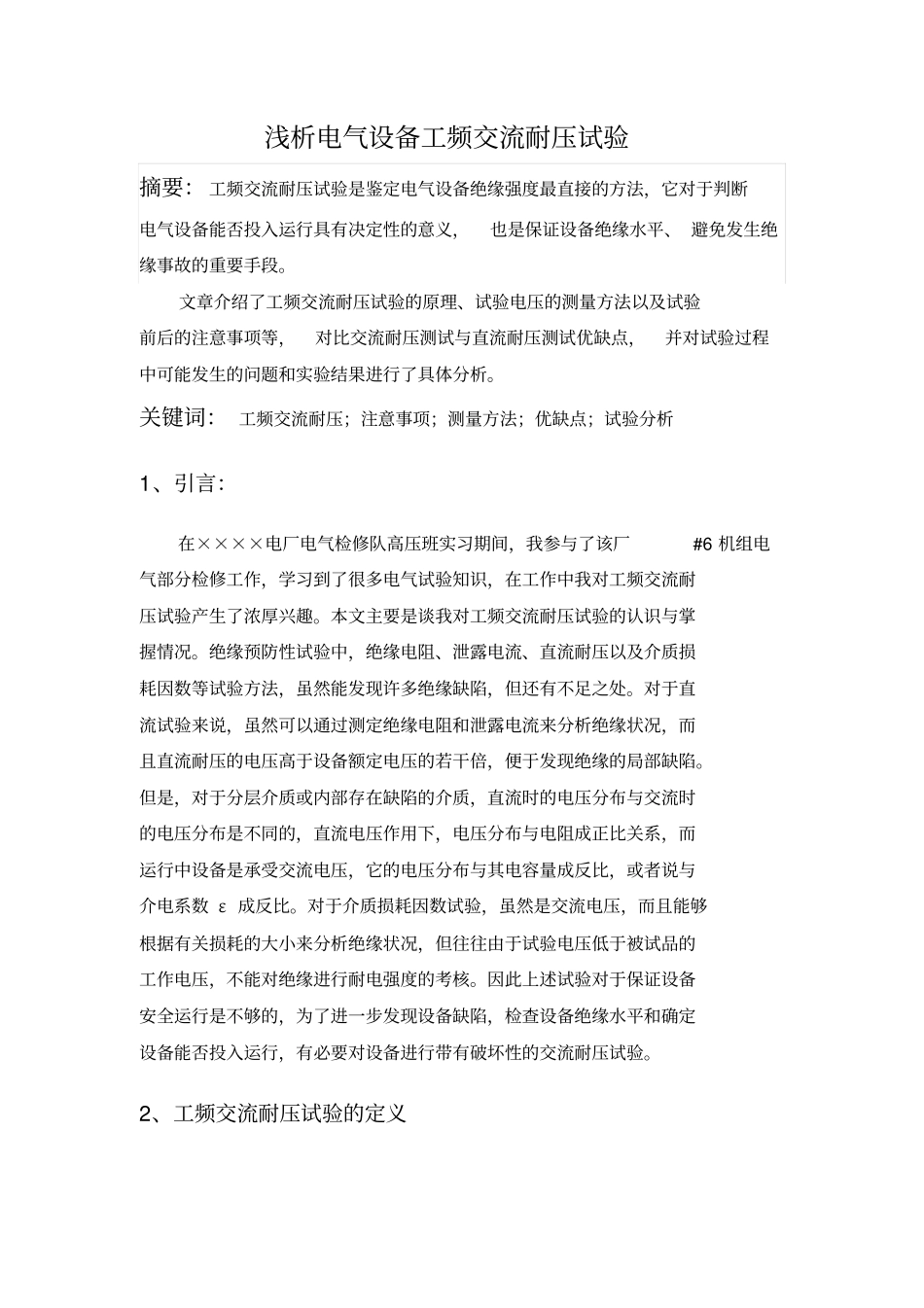

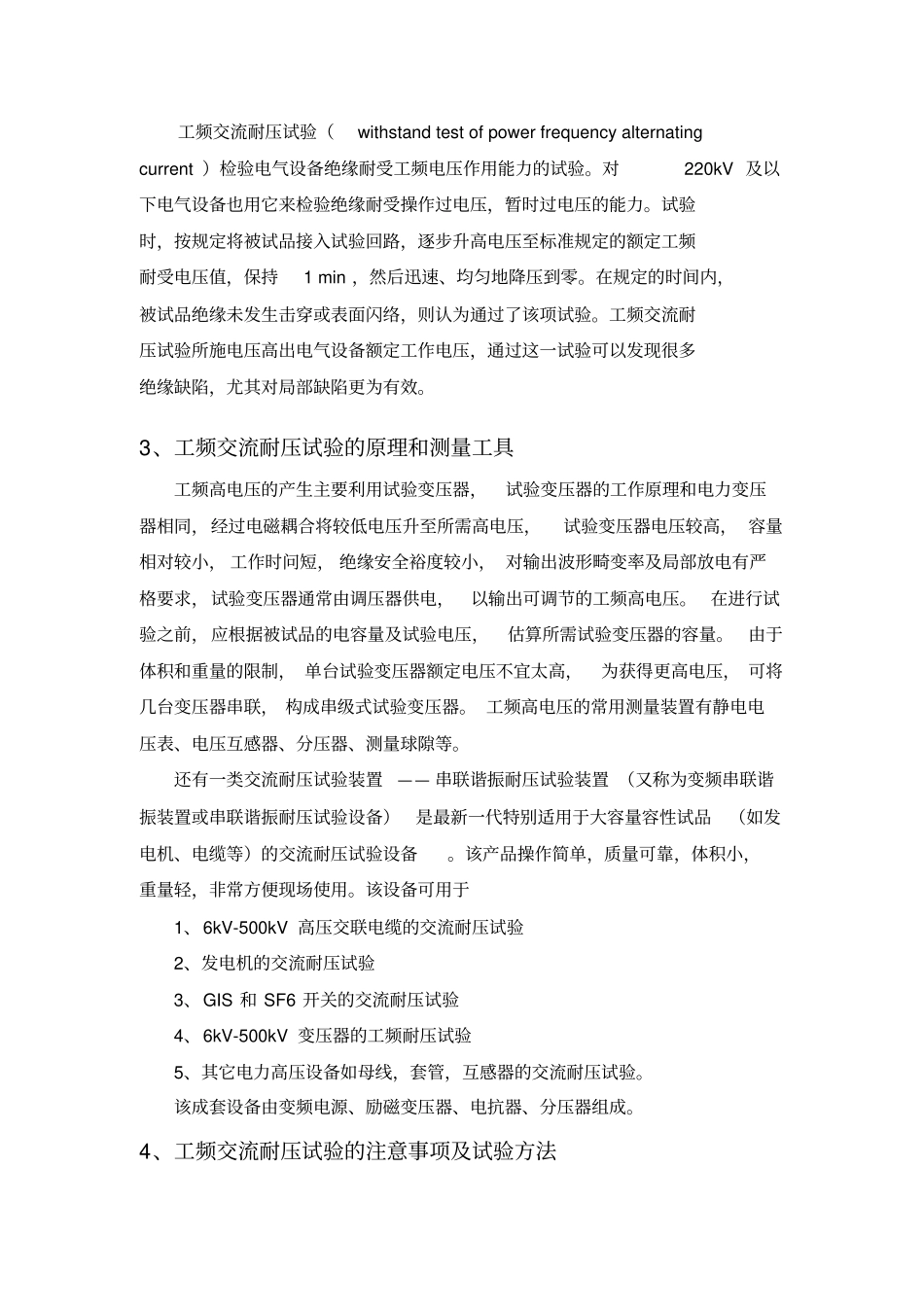

浅析电气设备工频交流耐压试验单 位：××××××××发电公司专 业：电气专业作 者：××浅析电气设备工频交流耐压试验摘要： 工频交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、 避免发生绝缘事故的重要手段。文章介绍了工频交流耐压试验的原理、试验电压的测量方法以及试验前后的注意事项等，对比交流耐压测试与直流耐压测试优缺点，并对试验过程中可能发生的问题和实验结果进行了具体分析。关键词： 工频交流耐压；注意事项；测量方法；优缺点；试验分析1、引言：在××××电厂电气检修队高压班实习期间，我参与了该厂#6 机组电气部分检修工作，学习到了很多电气试验知识，在工作中我对工频交流耐压试验产生了浓厚兴趣。本文主要是谈我对工频交流耐压试验的认识与掌握情况。绝缘预防性试验中，绝缘电阻、泄露电流、直流耐压以及介质损耗因数等试验方法，虽然能发现许多绝缘缺陷，但还有不足之处。对于直流试验来说，虽然可以通过测定绝缘电阻和泄露电流来分析绝缘状况，而且直流耐压的电压高于设备额定电压的若干倍，便于发现绝缘的局部缺陷。但是，对于分层介质或内部存在缺陷的介质，直流时的电压分布与交流时的电压分布是不同的，直流电压作用下，电压分布与电阻成正比关系，而运行中设备是承受交流电压，它的电压分布与其电容量成反比，或者说与介电系数 ε 成反比。对于介质损耗因数试验，虽然是交流电压，而且能够根据有关损耗的大小来分析绝缘状况，但往往由于试验电压低于被试品的工作电压，不能对绝缘进行耐电强度的考核。因此上述试验对于保证设备安全运行是不够的，为了进一步发现设备缺陷，检查设备绝缘水平和确定设备能否投入运行，有必要对设备进行带有破坏性的交流耐压试验。2、工频交流耐压试验的定义工频交流耐压试验（withstand test of power frequency alternating current ）检验电气设备绝缘耐受工频电压作用能力的试验。对220kV 及以下电气设备也用它来检验绝缘耐受操作过电压，暂时过电压的能力。试验时，按规定将被试品接入试验回路，逐步升高电压至标准规定的额定工频耐受电压值，保持1 min ，然后迅速、均匀地降压到零。在规定的时间内，被试品绝缘未发生击穿或表面闪络，则认为通过了该项试验。工频交流耐压试验所施电压高出电气设备额定工作电压，通过这一试验可以发现很多绝缘缺陷，尤其对局部缺陷更为有效。3...
