浅析电厂热力系统小口径管道二次设计与施工VIP专享

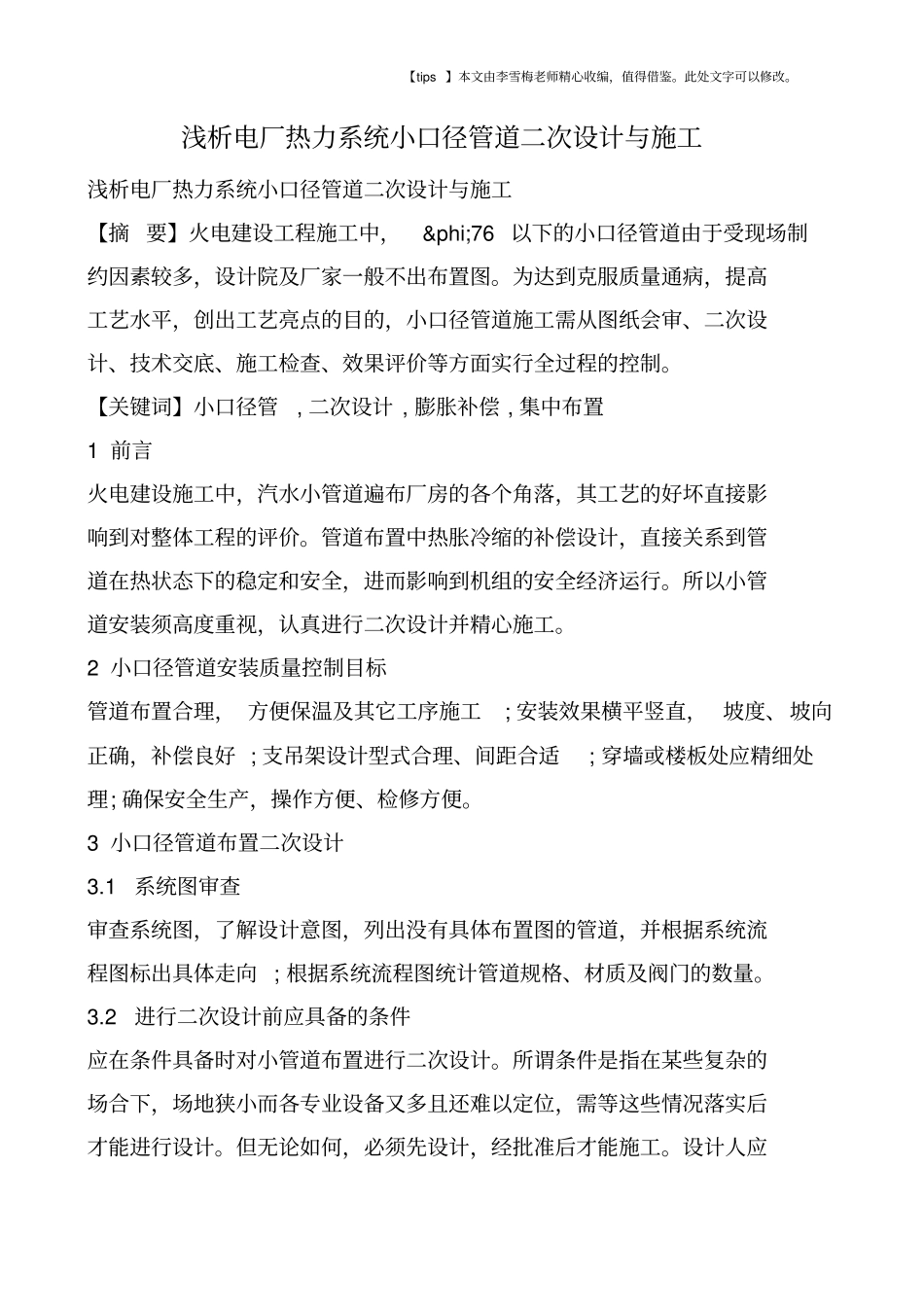

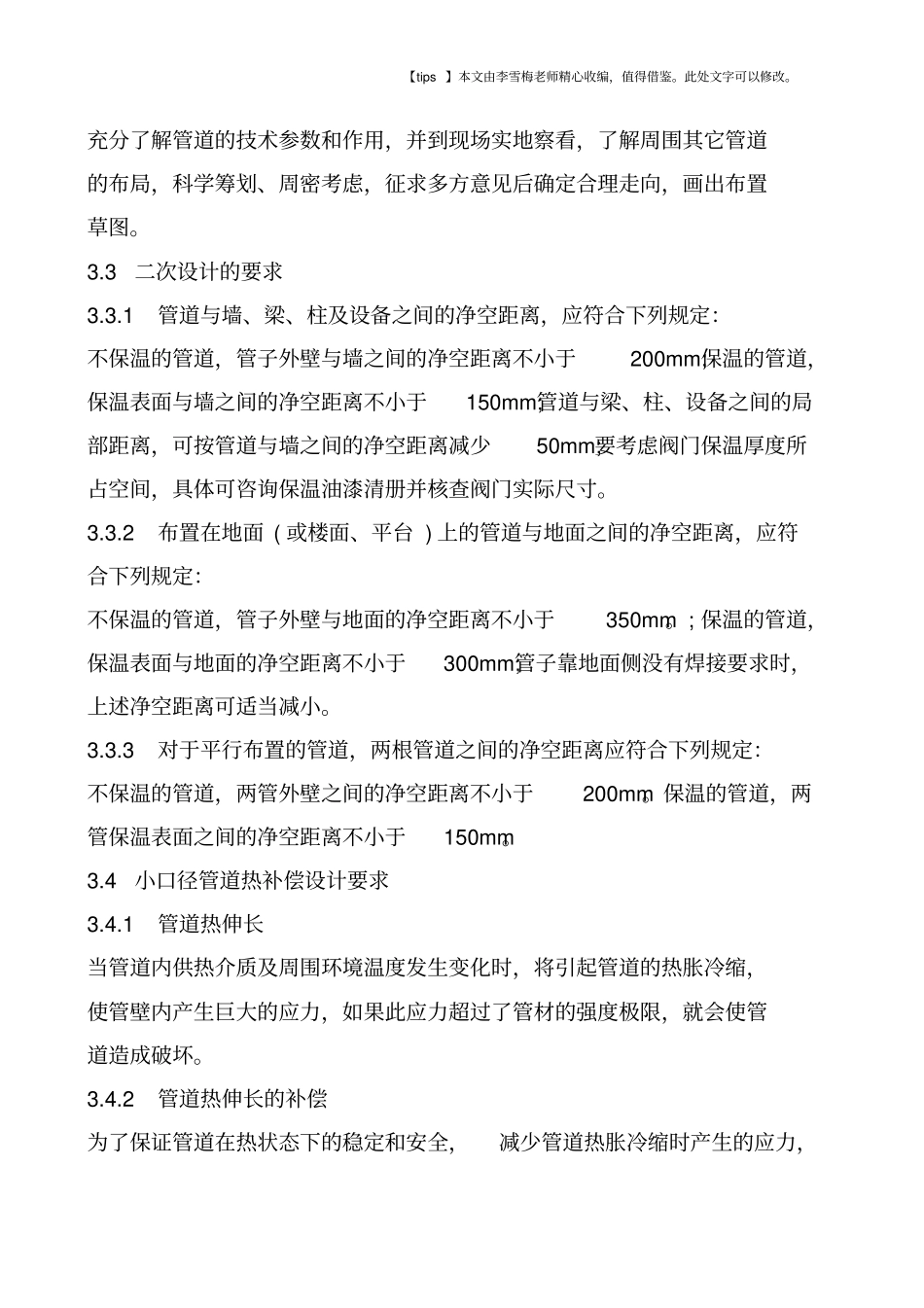

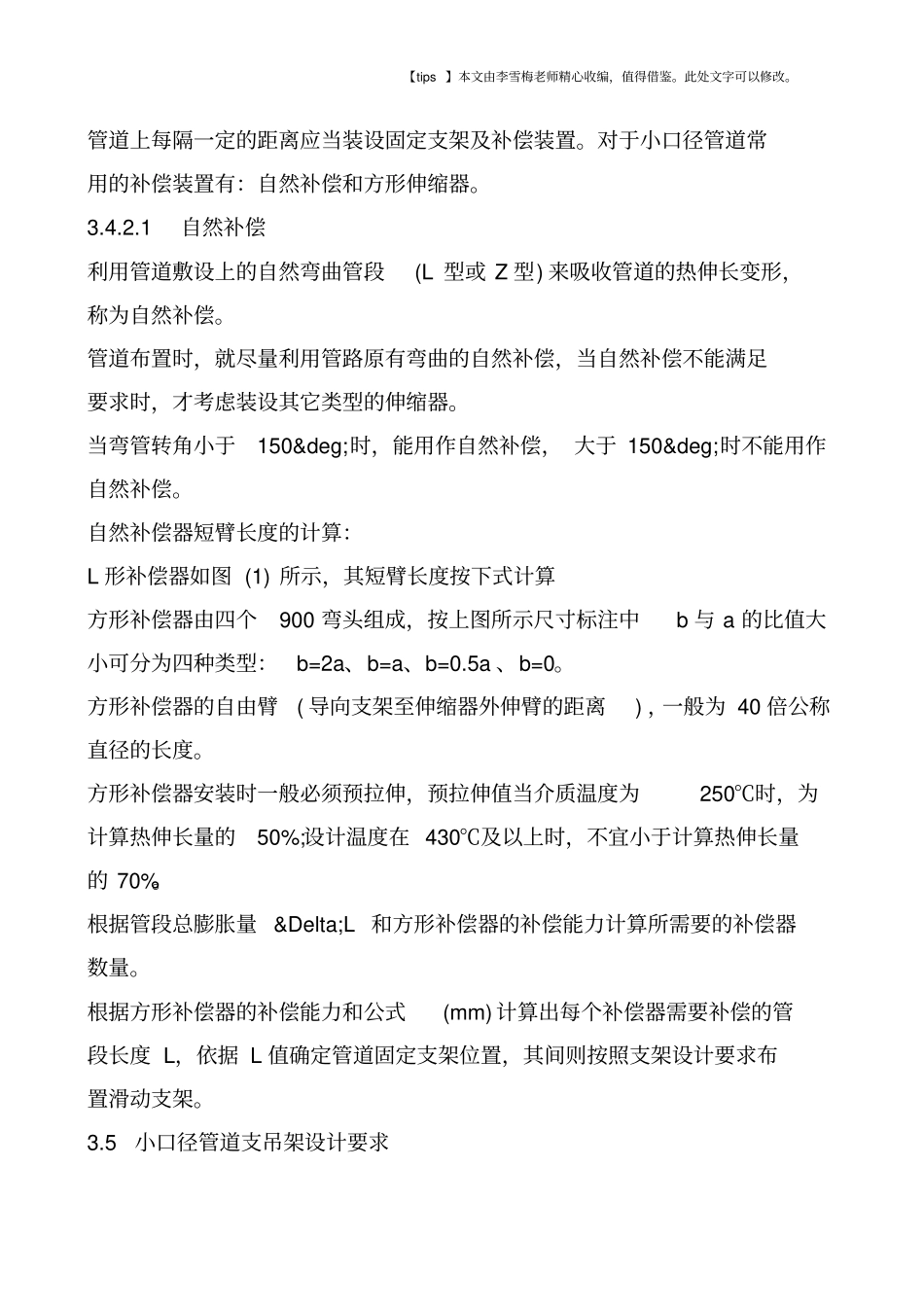

【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。浅析电厂热力系统小口径管道二次设计与施工浅析电厂热力系统小口径管道二次设计与施工【摘 要】火电建设工程施工中，φ76 以下的小口径管道由于受现场制约因素较多，设计院及厂家一般不出布置图。为达到克服质量通病，提高工艺水平，创出工艺亮点的目的，小口径管道施工需从图纸会审、二次设计、技术交底、施工检查、效果评价等方面实行全过程的控制。【关键词】小口径管, 二次设计 , 膨胀补偿 , 集中布置1 前言火电建设施工中，汽水小管道遍布厂房的各个角落，其工艺的好坏直接影响到对整体工程的评价。管道布置中热胀冷缩的补偿设计，直接关系到管道在热状态下的稳定和安全，进而影响到机组的安全经济运行。所以小管道安装须高度重视，认真进行二次设计并精心施工。2 小口径管道安装质量控制目标管道布置合理， 方便保温及其它工序施工; 安装效果横平竖直， 坡度、坡向正确，补偿良好 ; 支吊架设计型式合理、间距合适; 穿墙或楼板处应精细处理; 确保安全生产，操作方便、检修方便。3 小口径管道布置二次设计3.1 系统图审查审查系统图，了解设计意图，列出没有具体布置图的管道，并根据系统流程图标出具体走向 ; 根据系统流程图统计管道规格、材质及阀门的数量。3.2 进行二次设计前应具备的条件应在条件具备时对小管道布置进行二次设计。所谓条件是指在某些复杂的场合下，场地狭小而各专业设备又多且还难以定位，需等这些情况落实后才能进行设计。但无论如何，必须先设计，经批准后才能施工。设计人应【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。充分了解管道的技术参数和作用，并到现场实地察看，了解周围其它管道的布局，科学筹划、周密考虑，征求多方意见后确定合理走向，画出布置草图。3.3 二次设计的要求3.3.1 管道与墙、梁、柱及设备之间的净空距离，应符合下列规定：不保温的管道，管子外壁与墙之间的净空距离不小于200mm;保温的管道，保温表面与墙之间的净空距离不小于150mm;管道与梁、柱、设备之间的局部距离，可按管道与墙之间的净空距离减少50mm;要考虑阀门保温厚度所占空间，具体可咨询保温油漆清册并核查阀门实际尺寸。3.3.2 布置在地面 ( 或楼面、平台 ) 上的管道与地面之间的净空距离，应符合下列规定：不保温的管道，管子外壁与地面的净空距离不小于350mm。; 保温的管道，保温表面与地面的净空距离不小...
