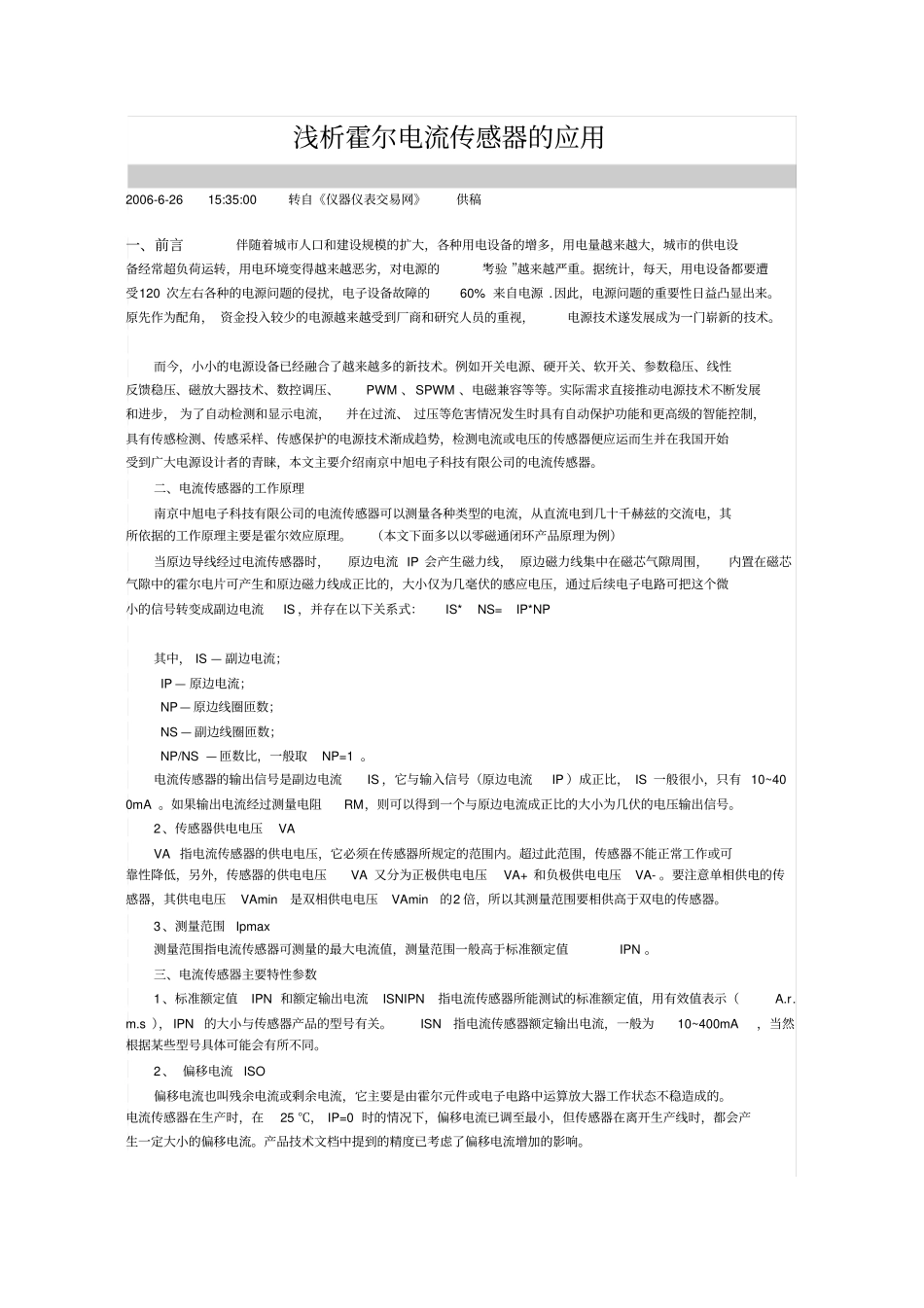

浅析霍尔电流传感器的应用2006-6-26 15:35:00转自《仪器仪表交易网》供稿一、前言伴随着城市人口和建设规模的扩大，各种用电设备的增多，用电量越来越大，城市的供电设备经常超负荷运转，用电环境变得越来越恶劣，对电源的“考验 ”越来越严重。据统计，每天，用电设备都要遭受120 次左右各种的电源问题的侵扰，电子设备故障的60% 来自电源 .因此，电源问题的重要性日益凸显出来。原先作为配角， 资金投入较少的电源越来越受到厂商和研究人员的重视，电源技术遂发展成为一门崭新的技术。而今，小小的电源设备已经融合了越来越多的新技术。例如开关电源、硬开关、软开关、参数稳压、线性反馈稳压、磁放大器技术、数控调压、PWM 、 SPWM 、电磁兼容等等。实际需求直接推动电源技术不断发展和进步， 为了自动检测和显示电流，并在过流、 过压等危害情况发生时具有自动保护功能和更高级的智能控制，具有传感检测、传感采样、传感保护的电源技术渐成趋势，检测电流或电压的传感器便应运而生并在我国开始受到广大电源设计者的青睐，本文主要介绍南京中旭电子科技有限公司的电流传感器。二、电流传感器的工作原理南京中旭电子科技有限公司的电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。（本文下面多以以零磁通闭环产品原理为例）当原边导线经过电流传感器时，原边电流 IP 会产生磁力线， 原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS ，并存在以下关系式：IS* NS= IP*NP 其中， IS — 副边电流；IP — 原边电流；NP— 原边线圈匝数；NS — 副边线圈匝数；NP/NS — 匝数比，一般取NP=1 。电流传感器的输出信号是副边电流IS ，它与输入信号（原边电流IP ）成正比， IS 一般很小，只有 10~400mA 。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。2、传感器供电电压VA VA 指电流传感器的供电电压，它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA 又分为正极供电电压VA+ 和负极供电电压VA- 。要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2 倍，所以其测量范围要相供高于双电的传感器。3、测量范围Ipmax ...
