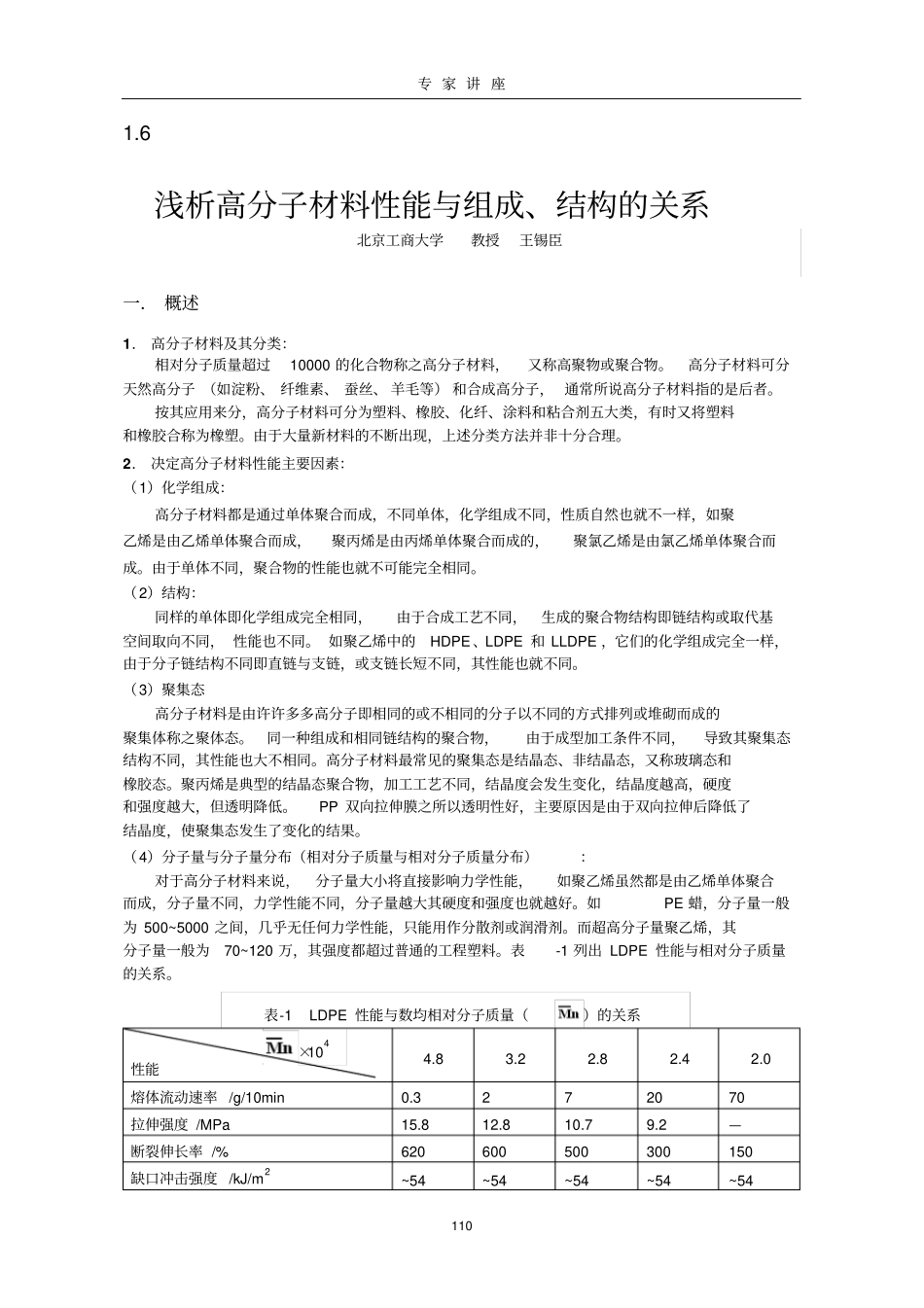

专 家 讲 座110 表-1 LDPE 性能与数均相对分子质量（）的关系×104 1.6 浅析高分子材料性能与组成、结构的关系北京工商大学教授王锡臣一． 概述1． 高分子材料及其分类：相对分子质量超过10000 的化合物称之高分子材料，又称高聚物或聚合物。高分子材料可分天然高分子 （如淀粉、 纤维素、 蚕丝、 羊毛等） 和合成高分子， 通常所说高分子材料指的是后者。按其应用来分，高分子材料可分为塑料、橡胶、化纤、涂料和粘合剂五大类，有时又将塑料和橡胶合称为橡塑。由于大量新材料的不断出现，上述分类方法并非十分合理。2． 决定高分子材料性能主要因素：（1）化学组成：高分子材料都是通过单体聚合而成，不同单体，化学组成不同，性质自然也就不一样，如聚乙烯是由乙烯单体聚合而成，聚丙烯是由丙烯单体聚合而成的，聚氯乙烯是由氯乙烯单体聚合而成。由于单体不同，聚合物的性能也就不可能完全相同。（2）结构：同样的单体即化学组成完全相同，由于合成工艺不同，生成的聚合物结构即链结构或取代基空间取向不同， 性能也不同。 如聚乙烯中的HDPE 、LDPE 和 LLDPE ，它们的化学组成完全一样，由于分子链结构不同即直链与支链，或支链长短不同，其性能也就不同。（3）聚集态高分子材料是由许许多多高分子即相同的或不相同的分子以不同的方式排列或堆砌而成的聚集体称之聚体态。同一种组成和相同链结构的聚合物，由于成型加工条件不同，导致其聚集态结构不同，其性能也大不相同。高分子材料最常见的聚集态是结晶态、非结晶态，又称玻璃态和橡胶态。聚丙烯是典型的结晶态聚合物，加工工艺不同，结晶度会发生变化，结晶度越高，硬度和强度越大，但透明降低。PP 双向拉伸膜之所以透明性好，主要原因是由于双向拉伸后降低了结晶度，使聚集态发生了变化的结果。（4）分子量与分子量分布（相对分子质量与相对分子质量分布）：对于高分子材料来说，分子量大小将直接影响力学性能，如聚乙烯虽然都是由乙烯单体聚合而成，分子量不同，力学性能不同，分子量越大其硬度和强度也就越好。如PE 蜡，分子量一般为 500~5000 之间，几乎无任何力学性能，只能用作分散剂或润滑剂。而超高分子量聚乙烯，其分子量一般为70~120 万，其强度都超过普通的工程塑料。表-1 列出 LDPE 性能与相对分子质量的关系。性能4.8 3.2 2.8 2.4 2.0 熔体流动速率 /g/10min 0.3 2 7 20 70 拉伸强度 /MPa 15.8 12.8 10.7 9.2 —断裂伸长率 /...
