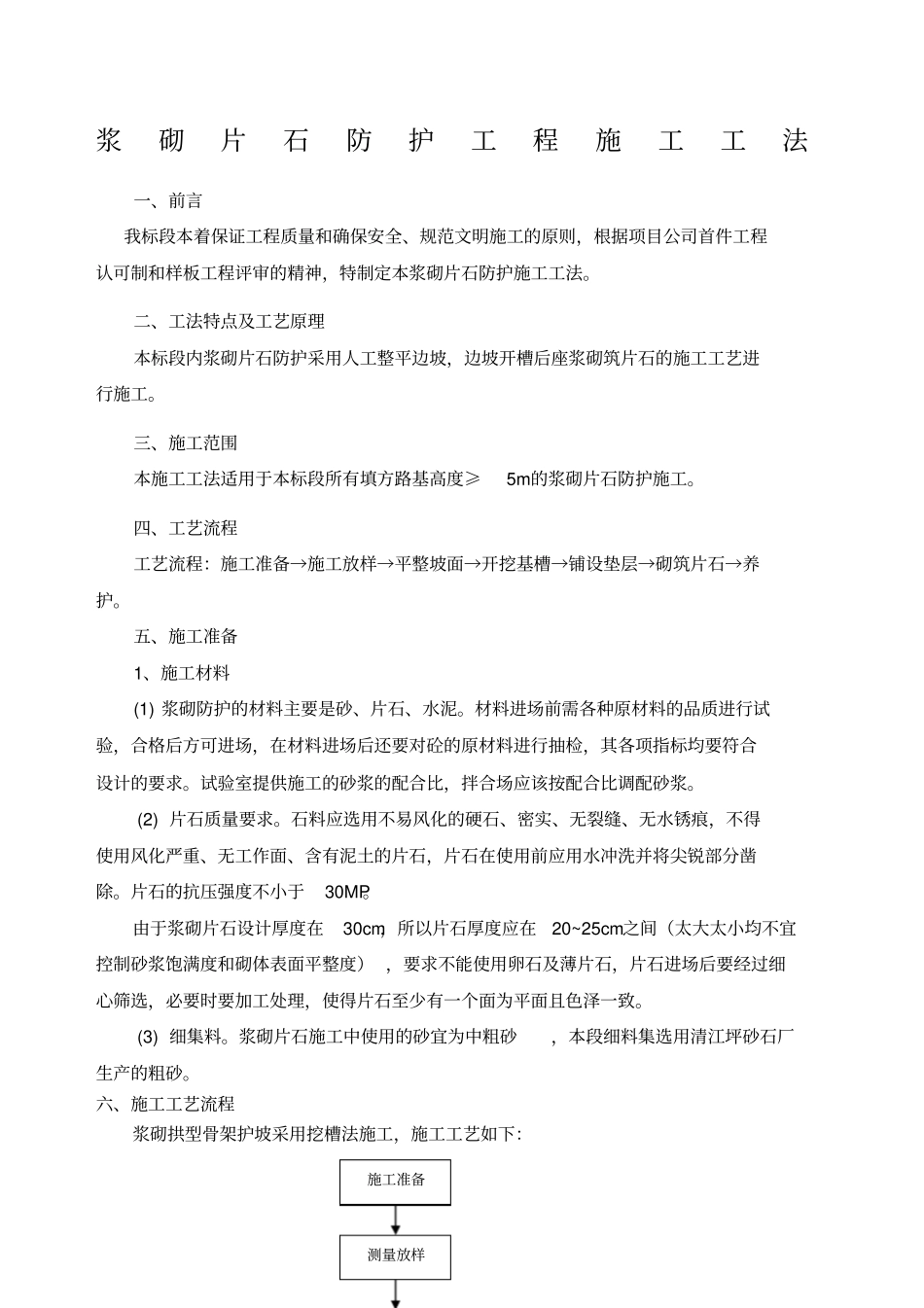

浆砌片石防护工程施工工法一、前言我标段本着保证工程质量和确保安全、规范文明施工的原则,根据项目公司首件工程认可制和样板工程评审的精神,特制定本浆砌片石防护施工工法。二、工法特点及工艺原理本标段内浆砌片石防护采用人工整平边坡,边坡开槽后座浆砌筑片石的施工工艺进行施工。三、施工范围本施工工法适用于本标段所有填方路基高度≥5m的浆砌片石防护施工。四、工艺流程工艺流程:施工准备→施工放样→平整坡面→开挖基槽→铺设垫层→砌筑片石→养护。五、施工准备1、施工材料(1) 浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验,合格后方可进场,在材料进场后还要对砼的原材料进行抽检,其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比,拌合场应该按配合比调配砂浆。 (2) 片石质量要求。石料应选用不易风化的硬石、密实、无裂缝、无水锈痕,不得使用风化严重、无工作面、含有泥土的片石,片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于30MP。由于浆砌片石设计厚度在30cm,所以片石厚度应在20~25cm之间(太大太小均不宜控制砂浆饱满度和砌体表面平整度) ,要求不能使用卵石及薄片石,片石进场后要经过细心筛选,必要时要加工处理,使得片石至少有一个面为平面且色泽一致。 (3) 细集料。浆砌片石施工中使用的砂宜为中粗砂,本段细料集选用清江坪砂石厂生产的粗砂。六、施工工艺流程浆砌拱型骨架护坡采用挖槽法施工,施工工艺如下:施工准备测量放样1、坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线,清刷表面松散土层及浮土,填补坑凹并拍实使坡面平整,土基的压实度应与同层路基土压实度相同,以免下沉而使砌体产生裂缝,影响砌体的整体稳定性。坡面整修经验收合格后,方可进行下道工序施工。2、测量放线按设计图纸对拱型骨架轮廓进行放样,并钢尺对基槽开挖位置准确定位。对于弧形部分应定出圆心位置然后撒线画出弧线。3、基槽开挖拱型骨架基槽采用人工开挖的方法,基槽开挖时应注意几何尺寸位置的准确,开槽深度为垂直坡面以下35 公分。对于拱圈圆弧部分基槽的开挖,应选用较小的及工具进行开挖以保证弧形部分自然、平滑。基槽开挖完毕后,施工人员对护脚位置进行准确的放样撒线,护脚采用浆砌片石砌筑。4、片石砌拱型骨架拱型骨架采用砂浆浆砌片石砌筑,石料强度不得低于30MPa。骨架拱圈区直径3m拱圈宽度 50cm,每层拱圈高度 h 根据边坡高度调整,采用...
