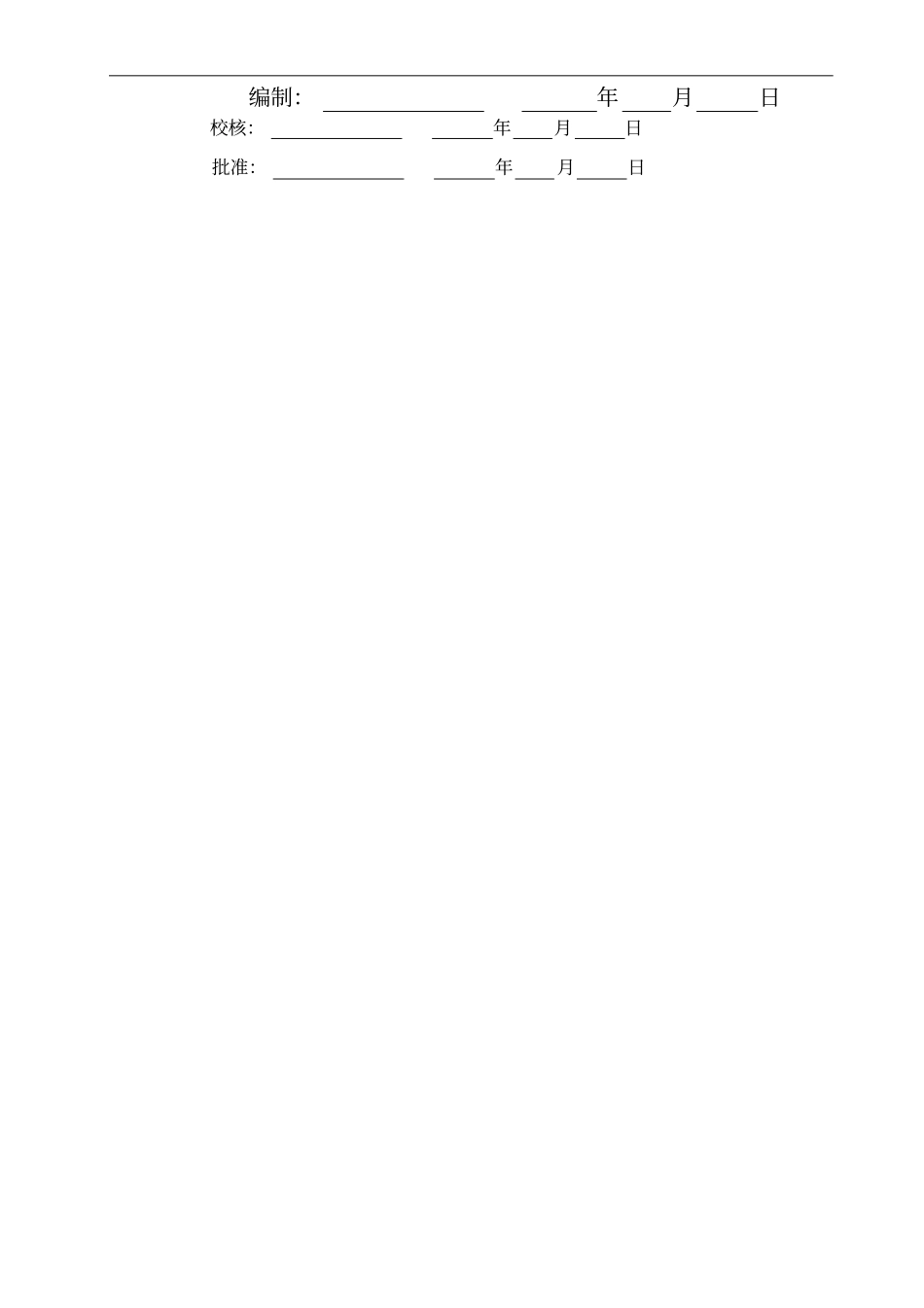

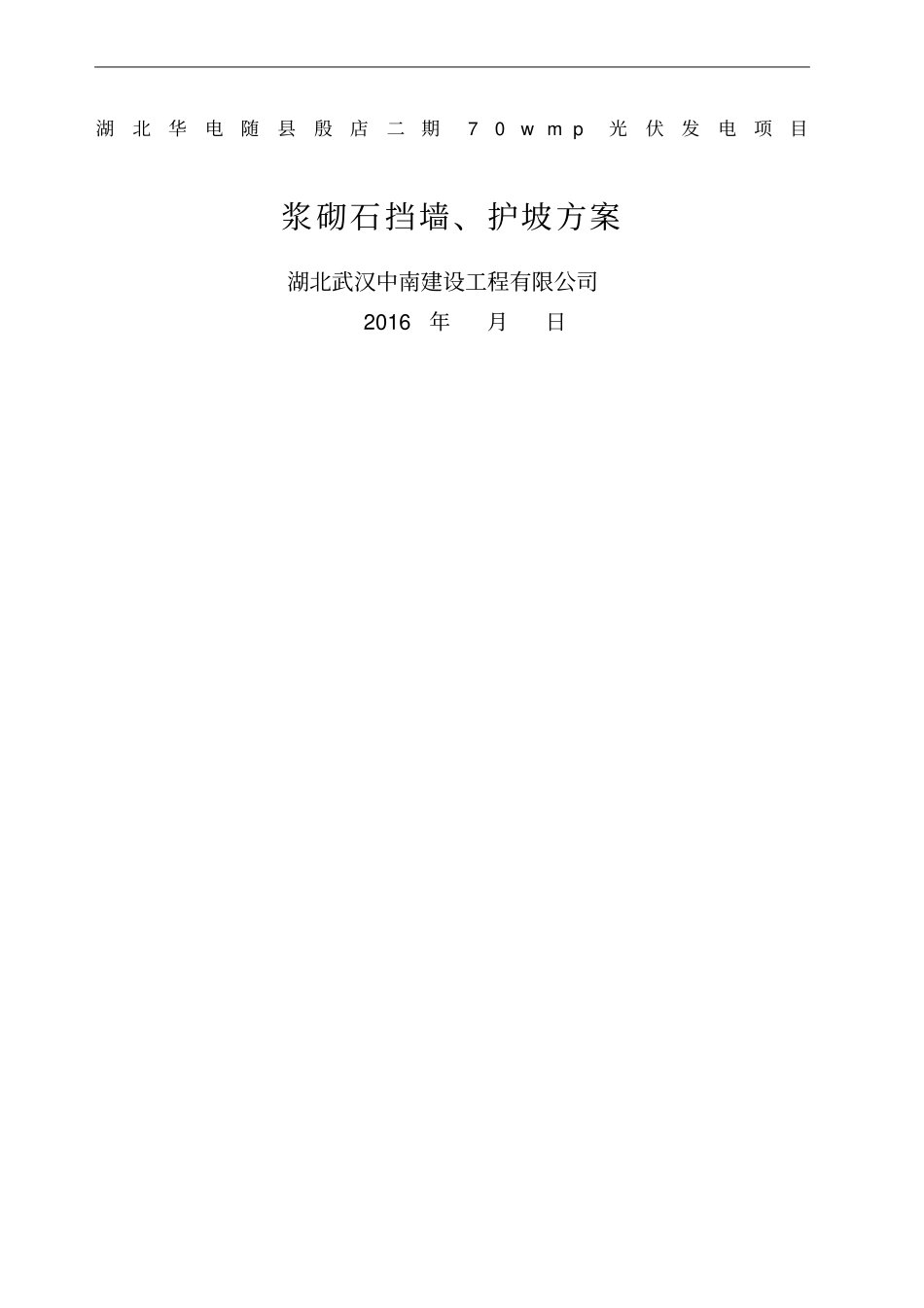

湖北华电随县殷店二期70w m p光伏发电项目浆砌石挡墙、护坡方案湖北武汉中南建设工程有限公司 2016年月日编制:年月日校核:年月日批准:年月日目 录一、工程综述编制依据(1)《湖北华电随县殷店100MWp光伏工程》施工图纸;(2)现行有关设计、施工规范;与本工程分项相关的技术检验、评定标准;概况本工程挡土墙身材料:毛石挡土墙墙身基础采用水泥砂浆浆砌MU30毛石,毛石选用粒径较大且表面较为平整,保证毛石厚度 >150mm,外露面采用 M10水泥砂浆勾缝。,砌筑砂浆强度等级为M10。挡土墙总长为298 米,设计底高程 (相对绝对标高 156. ),底层设置 10mm厚 C20素砼垫层,墙身每隔上下左右交错设置排泄水孔,最下排泄水孔应高出地面200mm,泄水孔的排水坡度5%。主要工程数量挡土墙主要工程数量如下:项目名称单位数量备注浆砌石护坡 MU30片石立方300浆砌块石挡土墙立方50合计立方350质量要求砌体石料采用未风化石料,石块最小厚度不小于150mm,平面尺寸任何一边不小于 300mm,砌筑砂浆强度等级为M10(部分浆砌(毛)块石),砌体应上下错缝,内处搭接,砂浆饱满,砌体处表面用M10水泥砂浆勾缝。质量满足《水运工程质量检验标准》JTS257-2008 合格标准。施工机械及人员安排类型种类数量机械10t 卡车2120PC挖掘机2装载机 ZL15 机械2 台350 滚筒搅拌机2人工瓦工20泥工30二、施工方案作业条件1、根据图纸要求,做好测量放线工作,调协水准基点桩和立好皮数杆。有坡度要求的砌体,立好坡度门架。2、基础块石表面人工整平后,放好轴线、边线、其他尺寸位置线,并复核标高。3、 毛石应按实要数量堆放于砌墙部位附近;规格和数量在砌筑前组织人员集中加工,按不同规格分类堆放、堆码,以备使用。4、选择好施工机械,包括垂直运输、水平运输、和料石安装等小型机械,尽量减轻人工搬运的笨重体力劳动,以提高工效。5、 砌筑砂浆应由现场施工员根据配合比要求确定水泥、砂投入量。施工工艺流程图工艺流程1、砌毛石应根据基础的中心线放出里外边线,挂线分皮卧砌, 每皮高约 300~400mm。砌筑方法采用铺浆法。用较大的平毛石,先砌转角处、交接处,再向中间砌筑。砌前应先度摆,使石料大小搭配,大面平放朝下,外露表面要平齐,斜口朝内,逐块卧砌坐浆, 使砂浆饱满。 石块间较大的空隙应先堵塞砂浆,后用碎石嵌实。严禁先填塞小石块后灌浆的做法。灰缝宽度一般制在20~30mm 左右,铺灰厚度 40~50mm。2、砌筑时,石块上下皮应互...
