浆砌石挡墙专项方案

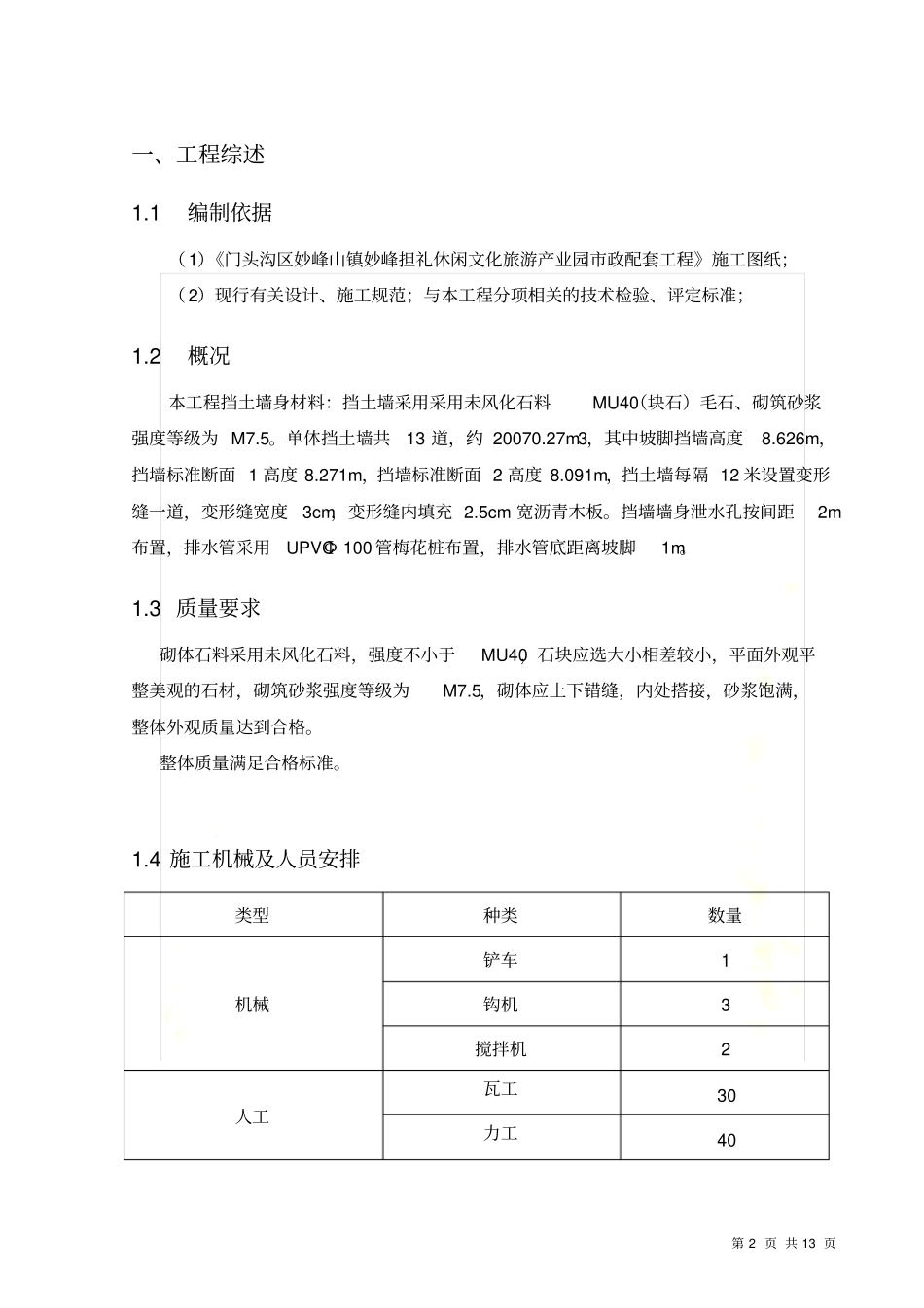

浆砌石挡墙专项方案第 2 页 共 13 页一、工程综述1.1 编制依据（ 1）《门头沟区妙峰山镇妙峰担礼休闲文化旅游产业园市政配套工程》施工图纸；（ 2）现行有关设计、施工规范；与本工程分项相关的技术检验、评定标准；1.2 概况本工程挡土墙身材料：挡土墙采用采用未风化石料MU40（块石）毛石、砌筑砂浆强度等级为 M7.5。单体挡土墙共13 道，约 20070.27m3，其中坡脚挡墙高度8.626m，挡墙标准断面 1 高度 8.271m，挡墙标准断面 2 高度 8.091m，挡土墙每隔 12 米设置变形缝一道，变形缝宽度3cm，变形缝内填充 2.5cm 宽沥青木板。挡墙墙身泄水孔按间距2m布置，排水管采用UPVCΦ 100 管梅花桩布置，排水管底距离坡脚1m。1.3 质量要求砌体石料采用未风化石料，强度不小于MU40，石块应选大小相差较小，平面外观平整美观的石材，砌筑砂浆强度等级为M7.5，砌体应上下错缝，内处搭接，砂浆饱满，整体外观质量达到合格。整体质量满足合格标准。1.4 施工机械及人员安排类型种类数量机械铲车1 钩机3 搅拌机2 人工瓦工30 力工40 第 3 页 共 13 页二、施工方案2.1 作业条件1、根据图纸要求，做好测量放线工作，严格按照施工点进行施工。2、基础块石表面人工整平后，放好轴线、边线、其他尺寸位置线，并复核标高。3、 毛石应按实要数量堆放于砌墙部位附近；规格和数量在砌筑前组织人员集中加工，按不同规格分类堆放、堆码，以备使用。4、选择好施工机械，包括垂直运输、水平运输、和料石安装等小型机械，尽量减轻人工搬运的笨重体力劳动，以提高工效。5、 砌筑砂浆应按实验室出具的配合比，确定水泥、砂投入量。2.2 施工工艺流程图施工前准测量放线土方开挖浆砌块石养护第 4 页 共 13 页2.3 工艺流程1、 砌毛石应根据基础的中心线放出里外边线，挂线分皮卧砌，每皮高约300～400mm。砌筑方法采用铺浆法。用较大的平毛石，先砌转角处、交接处，再向中间砌筑。砌前应先度摆，使石料大小搭配，大面平放朝下，外露表面要平齐，斜口朝内，逐块卧砌坐浆，使砂浆饱满。石块间较大的空隙应先堵塞砂浆，后用碎石嵌实。严禁先填塞小石块后灌浆的做法。灰缝宽度一般制在20～30mm 左右，铺灰厚度 40～50mm。2、 砌筑时，石块上下皮应互相错缝，内外交错搭砌，避免出现重缝、干缝、空缝和孔洞，同时应注意摆放石块，以免砌体承重后发生错位、劈裂、外鼓等现象。3、 如砌筑时毛石的形状和大小不一，难以每皮砌平，亦可采取不分...
