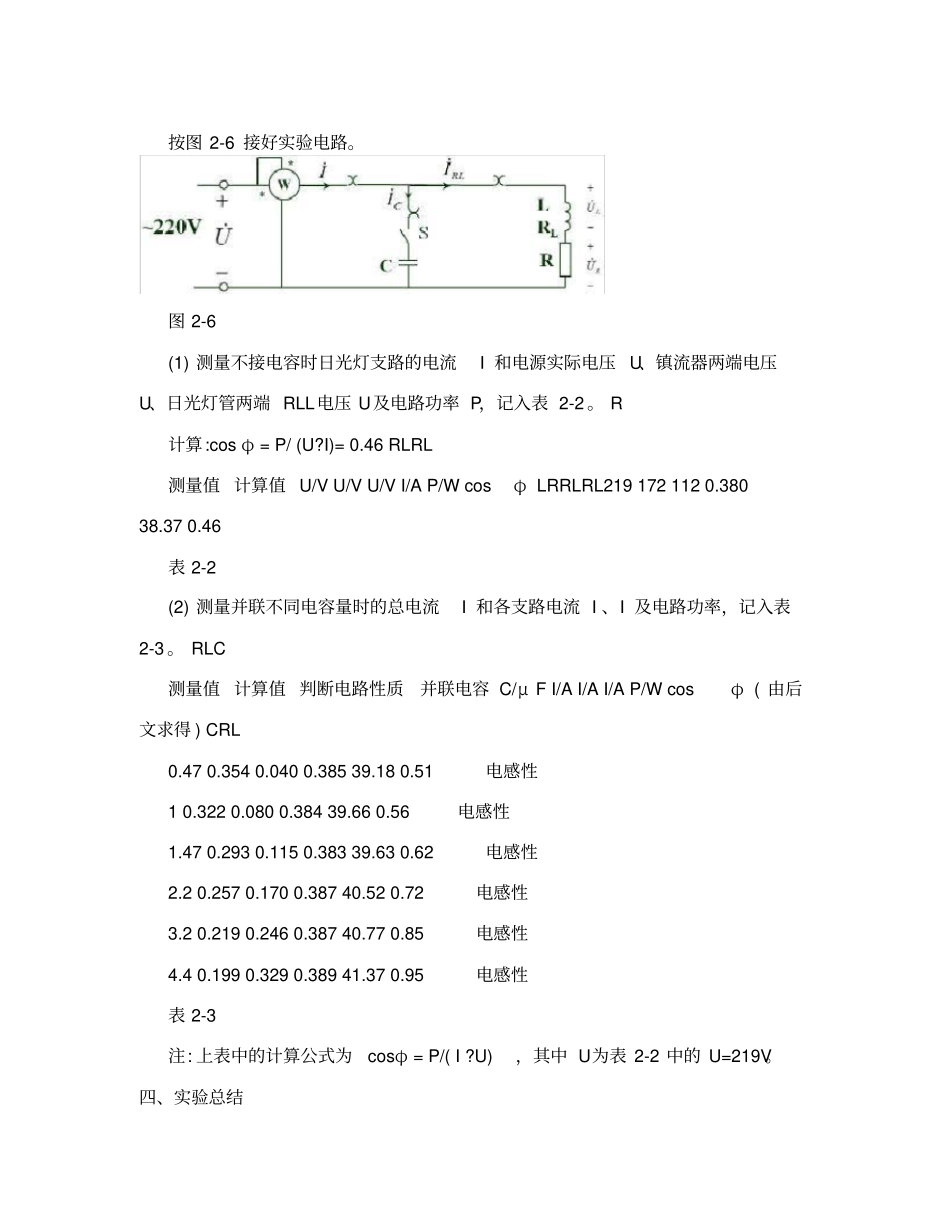

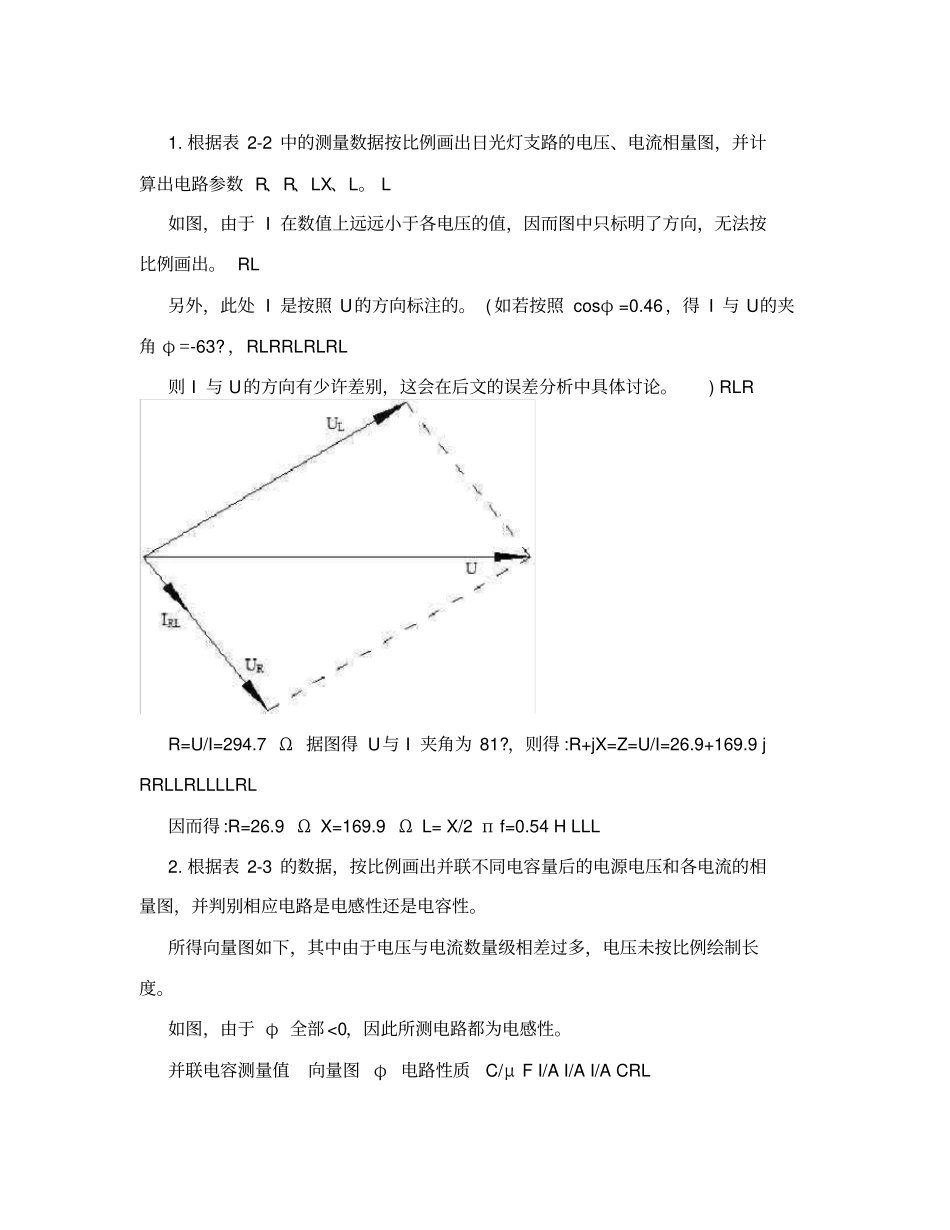

浙大电工电子学实验报告实验二单向交流电路专业 : 姓名 : 学号 :__ _ 实验报告日期 : 地点 : 课程名称 : 电工电子学实验指导老师 : 实验名称 : 单向交流电路一、实验目的1. 学会使用交流仪表 ( 电压表、电流表、功率表 ) 。2. 掌握用交流仪表测量交流电路电压、电流和功率的方法。3. 了解电感性电路提高功率因数的方法和意义。二、主要仪器设备1. 实验电路板2. 单相交流电源 (220V) 3. 交流电压表或万用表4. 交流电流表5. 功率表6. 电流插头、插座三、实验内容1. 交流功率测量及功率因素提高按图 2-6 接好实验电路。图 2-6 (1) 测量不接电容时日光灯支路的电流I 和电源实际电压 U、镇流器两端电压U、日光灯管两端 RLL电压 U及电路功率 P，记入表 2-2 。 R 计算:cos φ = P/ (U?I)= 0.46 RLRL测量值 计算值 U/V U/V U/V I/A P/W cosφ LRRLRL219 172 112 0.380 38.37 0.46 表 2-2 (2) 测量并联不同电容量时的总电流I 和各支路电流 I 、I 及电路功率，记入表2-3 。 RLC 测量值 计算值 判断电路性质并联电容 C/μ F I/A I/A I/A P/W cosφ ( 由后文求得 ) CRL 0.47 0.354 0.040 0.385 39.18 0.51 电感性1 0.322 0.080 0.384 39.66 0.56 电感性1.47 0.293 0.115 0.383 39.63 0.62 电感性2.2 0.257 0.170 0.387 40.52 0.72 电感性3.2 0.219 0.246 0.387 40.77 0.85 电感性4.4 0.199 0.329 0.389 41.37 0.95 电感性表 2-3 注: 上表中的计算公式为cosφ = P/( I ?U)，其中 U为表 2-2 中的 U=219V。四、实验总结1. 根据表 2-2 中的测量数据按比例画出日光灯支路的电压、电流相量图，并计算出电路参数 R、R、LX、L。 L 如图，由于 I 在数值上远远小于各电压的值，因而图中只标明了方向，无法按比例画出。 RL 另外，此处 I 是按照 U的方向标注的。 ( 如若按照 cosφ =0.46，得 I 与 U的夹角 φ =-63? ，RLRRLRLRL 则 I 与 U的方向有少许差别，这会在后文的误差分析中具体讨论。) RLR R=U/I=294.7 Ω 据图得 U与 I 夹角为 81?，则得 :R+jX=Z=U/I=26.9+169.9 j RRLLRLLLLRL 因而得 :R=26.9 Ω X=169.9 Ω L= X/2 п f=0.54 H LLL2. 根据表 2-3 的数据，按比例画出并联不同电容量后的电源电压和各电流的相量图，并判别相应电路是电感性还是电容性。所得向量...
