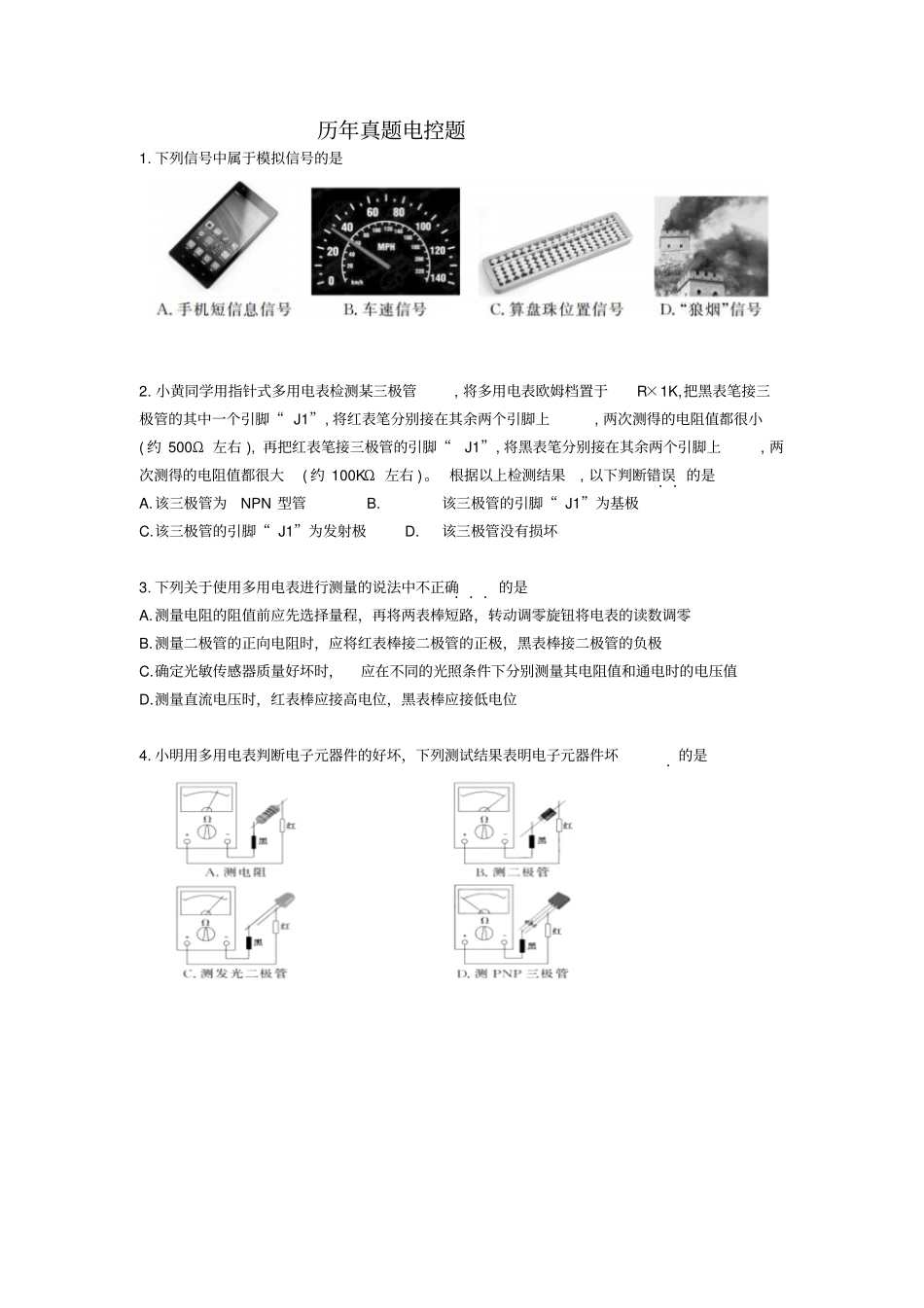

浙江学考选考分道集合历年真题电控题_第1页
1/11

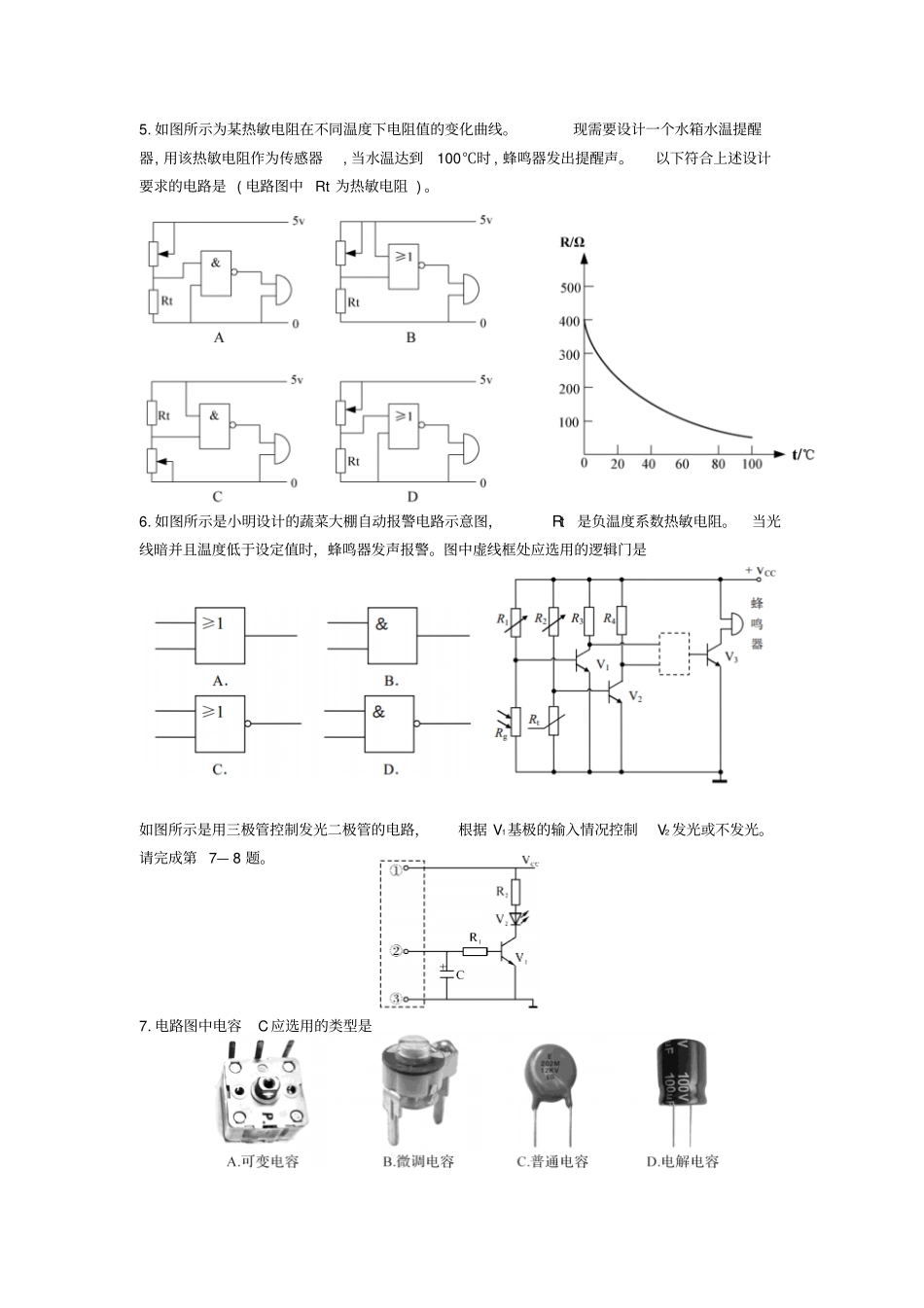

浙江学考选考分道集合历年真题电控题_第2页
2/11

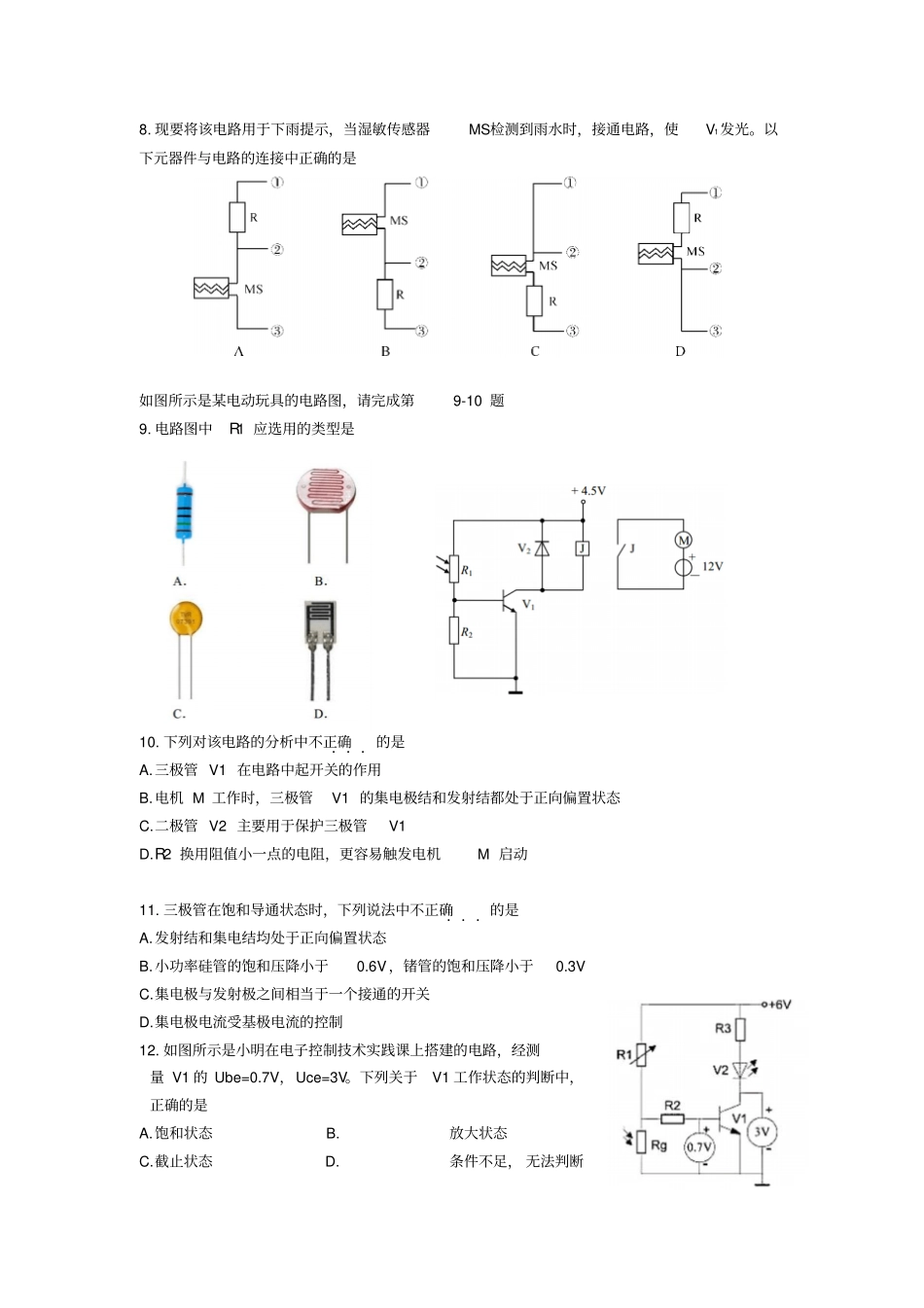

浙江学考选考分道集合历年真题电控题_第3页
3/11
历年真题电控题1. 下列信号中属于模拟信号的是2. 小黄同学用指针式多用电表检测某三极管, 将多用电表欧姆档置于R×1K,把黑表笔接三极管的其中一个引脚“ J1”, 将红表笔分别接在其余两个引脚上, 两次测得的电阻值都很小( 约 500Ω 左右 ), 再把红表笔接三极管的引脚“J1”, 将黑表笔分别接在其余两个引脚上, 两次测得的电阻值都很大( 约 100KΩ 左右 )。 根据以上检测结果, 以下判断错误..的是A.该三极管为 NPN 型管 B.该三极管的引脚“ J1”为基极C.该三极管的引脚“ J1”为发射极 D.该三极管没有损坏3. 下列关于使用多用电表进行测量的说法中不正确...的是A.测量电阻的阻值前应先选择量程,再将两表棒短路,转动调零旋钮将电表的读数调零B.测量二极管的正向电阻时,应将红表棒接二极管的正极,黑表棒接二极管的负极C.确定光敏传感器质量好坏时,应在不同的光照条件下分别测量其电阻值和通电时的电压值D.测量直流电压时,红表棒应接高电位,黑表棒应接低电位4. 小明用多用电表判断电子元器件的好坏,下列测试结果表明电子元器件坏.的是5. 如图所示为某热敏电阻在不同温度下电阻值的变化曲线。现需要设计一个水箱水温提醒器, 用该热敏电阻作为传感器, 当水温达到100℃时 , 蜂鸣器发出提醒声。以下符合上述设计要求的电路是 ( 电路图中 Rt 为热敏电阻 ) 。6. 如图所示是小明设计的蔬菜大棚自动报警电路示意图,Rt 是负温度系数热敏电阻。当光线暗并且温度低于设定值时,蜂鸣器发声报警。图中虚线框处应选用的逻辑门是如图所示是用三极管控制发光二极管的电路,根据 V1基极的输入情况控制V2 发光或不发光。请完成第 7— 8 题。7. 电路图中电容C应选用的类型是8. 现要将该电路用于下雨提示,当湿敏传感器MS检测到雨水时,接通电路,使V1发光。以下元器件与电路的连接中正确的是如图所示是某电动玩具的电路图,请完成第9-10 题9. 电路图中R1 应选用的类型是10. 下列对该电路的分析中不正确...的是A.三极管 V1 在电路中起开关的作用B.电机 M 工作时,三极管 V1 的集电极结和发射结都处于正向偏置状态C.二极管 V2 主要用于保护三极管 V1 D.R2 换用阻值小一点的电阻,更容易触发电机 M 启动11. 三极管在饱和导通状态时,下列说法中不正确...的是A.发射结和集电结均处于正向偏置状态B.小功率硅管的饱和压降小于0.6V,锗管的饱和压降小于0.3V C.集电极与发射极之间相当于一...
