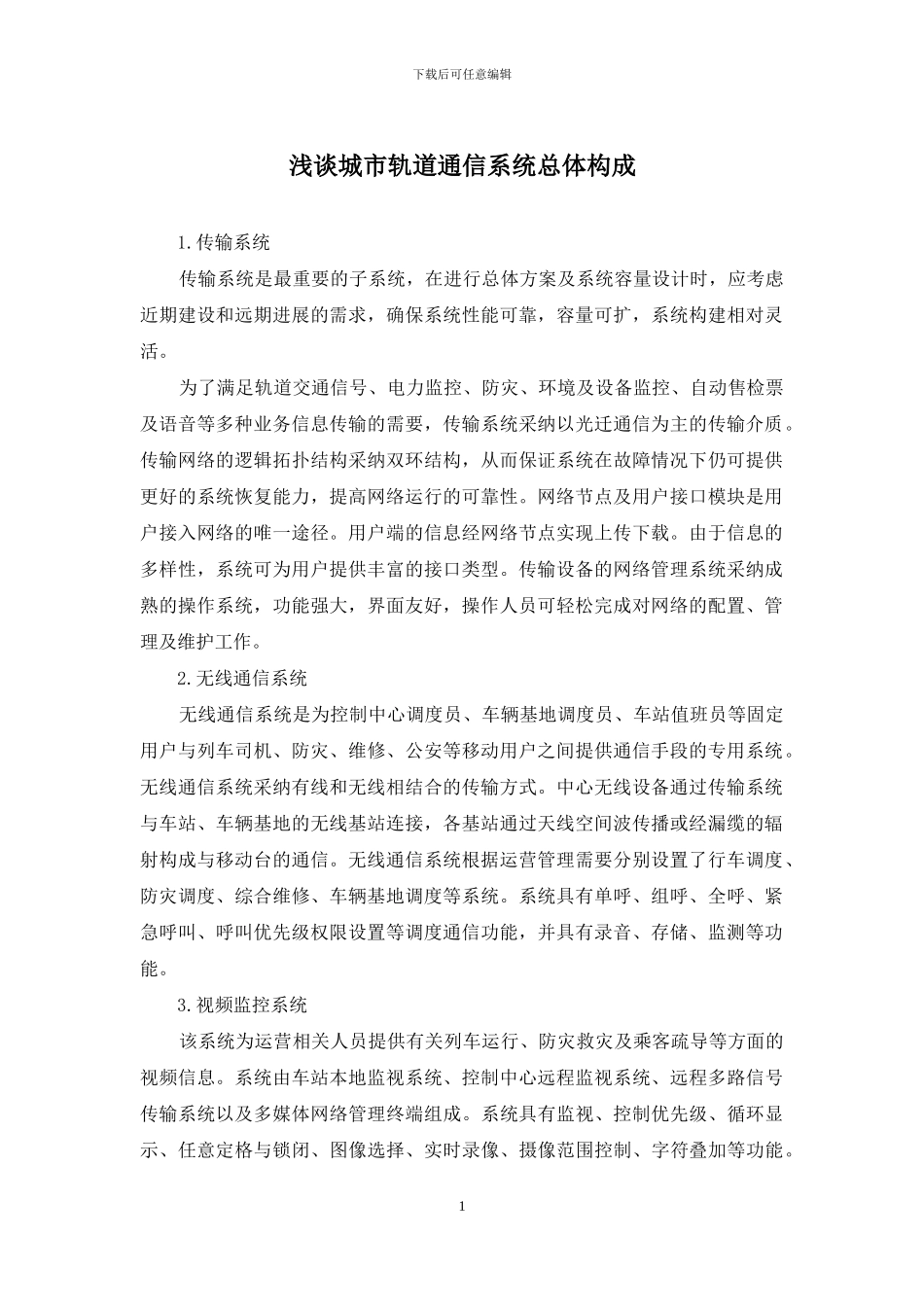

浅谈城市轨道通信系统总体构成

下载后可任意编辑浅谈城市轨道通信系统总体构成 1.传输系统 传输系统是最重要的子系统，在进行总体方案及系统容量设计时，应考虑近期建设和远期进展的需求，确保系统性能可靠，容量可扩，系统构建相对灵活。 为了满足轨道交通信号、电力监控、防灾、环境及设备监控、自动售检票及语音等多种业务信息传输的需要，传输系统采纳以光迁通信为主的传输介质。传输网络的逻辑拓扑结构采纳双环结构，从而保证系统在故障情况下仍可提供更好的系统恢复能力，提高网络运行的可靠性。网络节点及用户接口模块是用户接入网络的唯一途径。用户端的信息经网络节点实现上传下载。由于信息的多样性，系统可为用户提供丰富的接口类型。传输设备的网络管理系统采纳成熟的操作系统，功能强大，界面友好，操作人员可轻松完成对网络的配置、管理及维护工作。 2.无线通信系统 无线通信系统是为控制中心调度员、车辆基地调度员、车站值班员等固定用户与列车司机、防灾、维修、公安等移动用户之间提供通信手段的专用系统。无线通信系统采纳有线和无线相结合的传输方式。中心无线设备通过传输系统与车站、车辆基地的无线基站连接，各基站通过天线空间波传播或经漏缆的辐射构成与移动台的通信。无线通信系统根据运营管理需要分别设置了行车调度、防灾调度、综合维修、车辆基地调度等系统。系统具有单呼、组呼、全呼、紧急呼叫、呼叫优先级权限设置等调度通信功能，并具有录音、存储、监测等功能。 3.视频监控系统 该系统为运营相关人员提供有关列车运行、防灾救灾及乘客疏导等方面的视频信息。系统由车站本地监视系统、控制中心远程监视系统、远程多路信号传输系统以及多媒体网络管理终端组成。系统具有监视、控制优先级、循环显示、任意定格与锁闭、图像选择、实时录像、摄像范围控制、字符叠加等功能。1下载后可任意编辑 视频信号远距离传输采纳数字传输方式，本地视频传输信号采纳视频同轴电缆传输。车站与控制中心的视频和控制信号通过传输系统进行传输，同一时刻同时上传至控制中心的数字视频信号路数仅与控制中心需同时显示的路数有关，与前端摄像机数量无关。所以在控制中心不需设置大容量视频交换矩阵和传输设备，系统结构简单。 4.公务电话系统 轨道交通公务电话系统是作为专网进行网络构建的，由程控交换机、电话机及附属设备组成。公务电话系统与公用电话网的连接方式采纳全自动呼出、呼入方式，通过 2M 数字中继电路工作。电话号码纳入本地公用电话网统...
