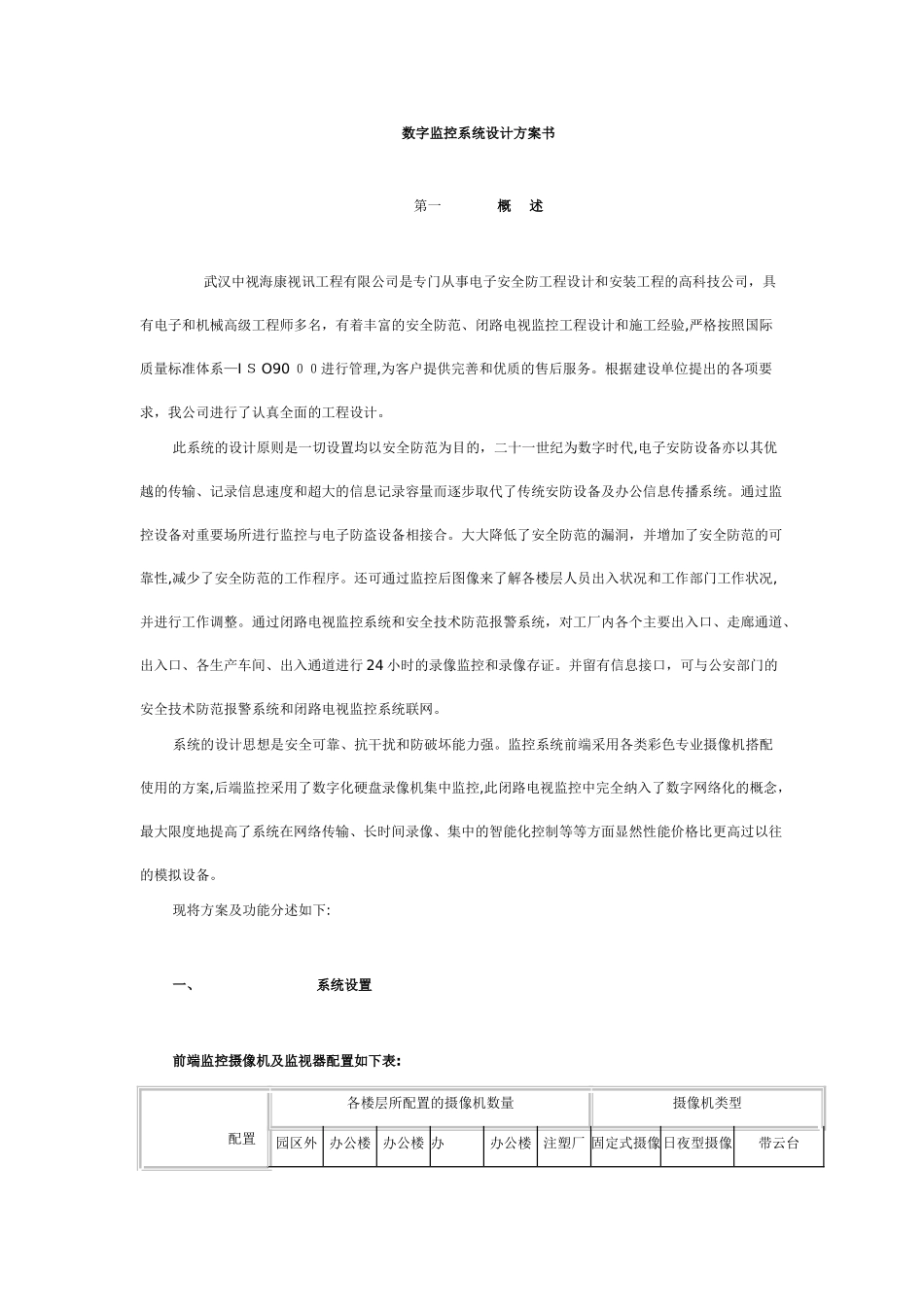

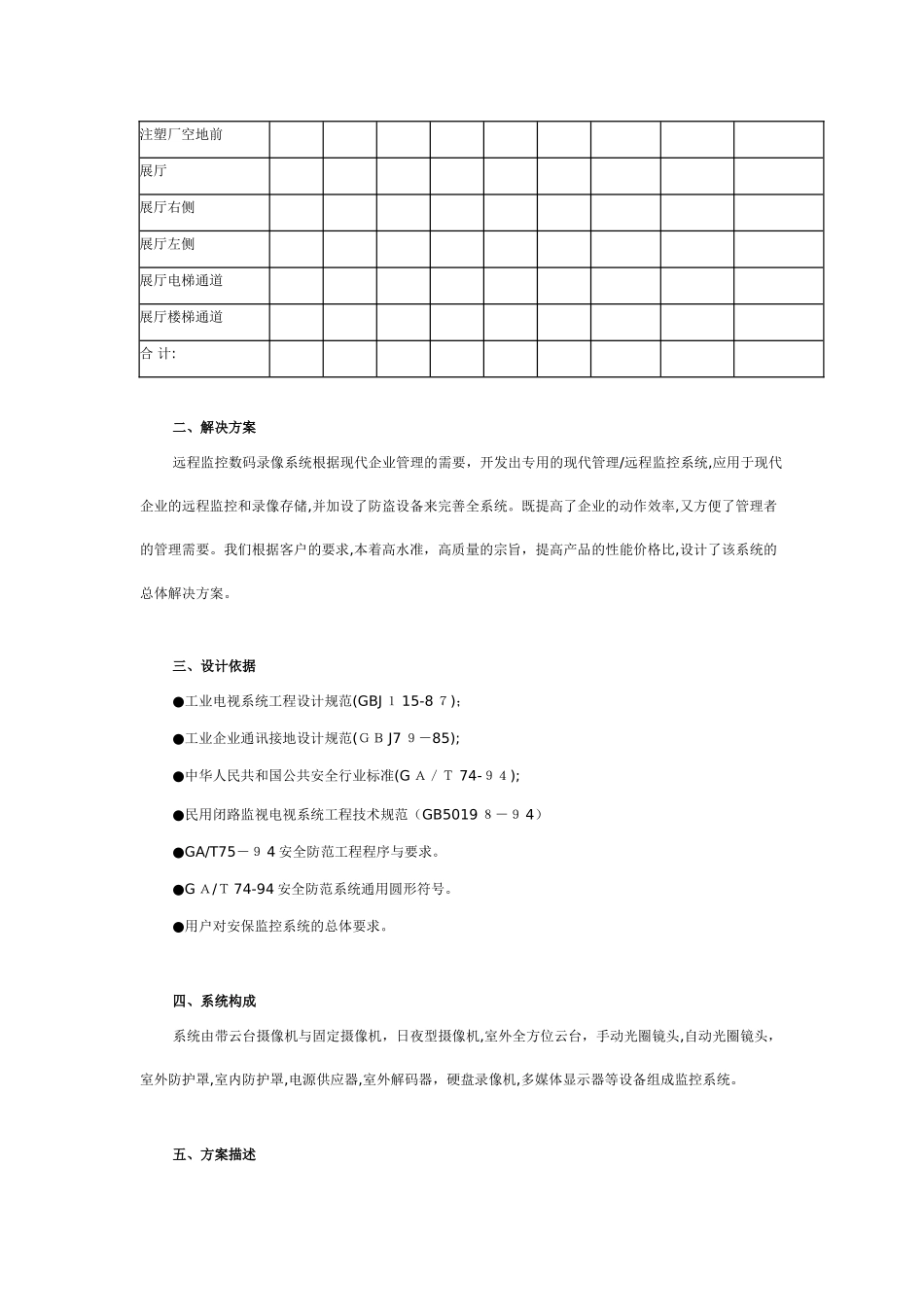

数字监控系统设计方案书第一概述武汉中视海康视讯工程有限公司是专门从事电子安全防工程设计和安装工程的高科技公司，具有电子和机械高级工程师多名，有着丰富的安全防范、闭路电视监控工程设计和施工经验,严格按照国际质量标准体系—IＳO90００进行管理,为客户提供完善和优质的售后服务。根据建设单位提出的各项要求，我公司进行了认真全面的工程设计。此系统的设计原则是一切设置均以安全防范为目的，二十一世纪为数字时代,电子安防设备亦以其优越的传输、记录信息速度和超大的信息记录容量而逐步取代了传统安防设备及办公信息传播系统。通过监控设备对重要场所进行监控与电子防盗设备相接合。大大降低了安全防范的漏洞，并增加了安全防范的可靠性,减少了安全防范的工作程序。还可通过监控后图像来了解各楼层人员出入状况和工作部门工作状况,并进行工作调整。通过闭路电视监控系统和安全技术防范报警系统，对工厂内各个主要出入口、走廊通道、出入口、各生产车间、出入通道进行24小时的录像监控和录像存证。并留有信息接口，可与公安部门的安全技术防范报警系统和闭路电视监控系统联网。系统的设计思想是安全可靠、抗干扰和防破坏能力强。监控系统前端采用各类彩色专业摄像机搭配使用的方案,后端监控采用了数字化硬盘录像机集中监控,此闭路电视监控中完全纳入了数字网络化的概念，最大限度地提高了系统在网络传输、长时间录像、集中的智能化控制等等方面显然性能价格比更高过以往的模拟设备。现将方案及功能分述如下:一、系统设置前端监控摄像机及监视器配置如下表:配置各楼层所配置的摄像机数量摄像机类型园区外办公楼办公楼办办公楼注塑厂固定式摄像日夜型摄像带云台位置围一楼二楼公楼三楼四楼机机摄像机电路板车间ＰCBA车间组装一车间二楼办公区二楼楼梯过道二楼货梯组装二车间无尘车间音响车间楼梯三楼货梯仓库门口仓库过道仓库外隔间仓库货梯间周界门卫宿舍楼物流仓注塑厂周界注塑厂门卫注塑厂二楼办公区注塑车间注塑车间注塑厂空地前展厅展厅右侧展厅左侧展厅电梯通道展厅楼梯通道合计:二、解决方案远程监控数码录像系统根据现代企业管理的需要，开发出专用的现代管理/远程监控系统,应用于现代企业的远程监控和录像存储,并加设了防盗设备来完善全系统。既提高了企业的动作效率,又方便了管理者的管理需要。我们根据客户的要求,本着高水准，高质量的宗旨，提高产品的性能价格比,设计了该系统的总体解决方案。三、设计依据●工业电视系统工程设计规范(GBJ１15-8７)；●工业企业通讯接地设计规范(ＧＢJ7９－85);●中华人民共和国公共安全行业标准(GＡ／Ｔ74-９４);●民用闭路监视电视系统工程技术规范（GB5019８－９4）●GA/T75－９4安全防范工程程序与要求。●GＡ/Ｔ74-94安全防范系统通用圆形符号。●用户对安保监控系统的总体要求。四、系统构成系统由带云台摄像机与固定摄像机，日夜型摄像机,室外全方位云台，手动光圈镜头,自动光圈镜头，室外防护罩,室内防护罩,电源供应器,室外解码器，硬盘录像机,多媒体显示器等设备组成监控系统。五、方案描述１、概述：为了确保工厂整体的安全,保障工厂管理工作的正常进行,其闭路电视监控系统应达到国际先进水平，所以本设计按一级风险中型电视监控报警工程进行设计，设备的技术领先，性能可靠，操作简便、实用,维护简单,性能价格比最优,并留有扩展余地。按照有关部门的有关标准和规定,参照电视监控报警系统设备要求。电视监控报警系统总体方案设计如下：性能、功能先进设备选型保证技术领先,性能可靠,操作简便、实用,维护简单，性能价格比最优,并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造,系统建成后，监控系统功能完善三至五年不会落后淘汰。用于厂区内与车间通道、重要出入口的监控系统,通过安装在各上述的电子摄像机，基本上整个厂区和生产线的情况一览无余,从而减少了保安人员的数目,减轻了保安人员的压力和负担。同时可以最大限度的提高了管理效率实现不同地域的几处生产车间与整个厂区的统一协调管理工作。1.通过安装在各厂区、车间的电子摄像机,把摄录下来的情况通过视频电缆传送到监控室，并将信息存储在硬盘...
