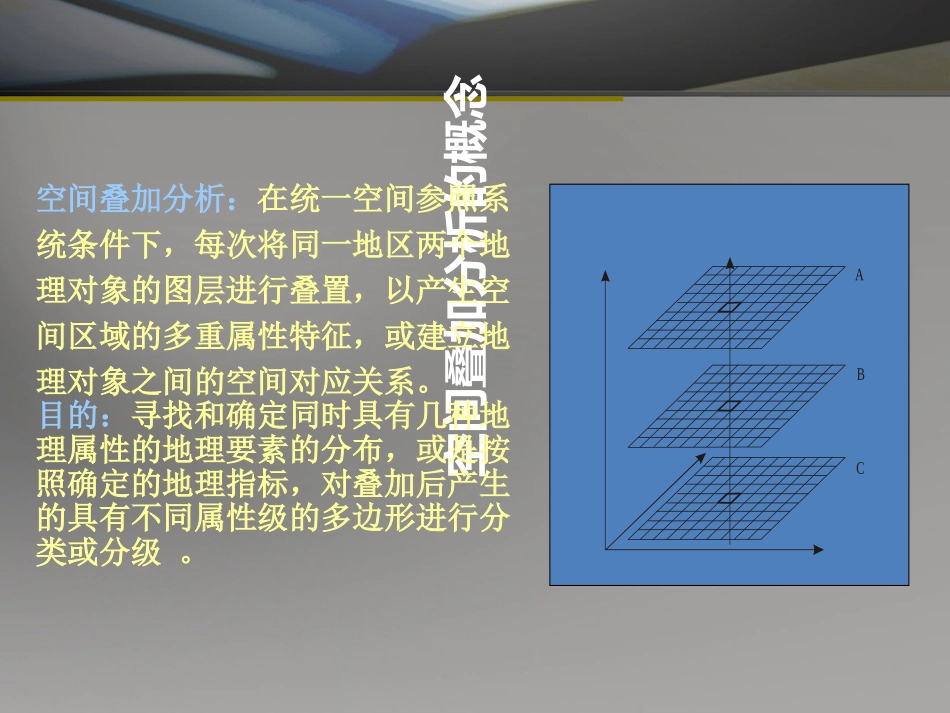

空间叠加分析目录一、空间叠加分析的概念二、空间叠加分析的分类三、Supermap叠加分析实例空间叠加分析的概念空间叠加分析：在统一空间参照系统条件下，每次将同一地区两个地理对象的图层进行叠置，以产生空间区域的多重属性特征，或建立地理对象之间的空间对应关系。目的：寻找和确定同时具有几种地理属性的地理要素的分布，或是按照确定的地理指标，对叠加后产生的具有不同属性级的多边形进行分类或分级。ABC空间叠加分析的分类叠加分析分为以下五类：视觉信息叠加；点与多边形叠加；线与多边形叠加；多边形叠加；栅格图层叠加。1、视觉信息叠加：将不同专题的内容叠加显示在结果图件上，视觉信息叠加之后，参加叠加的平面之间没发生任何逻辑关系，仍保留原来的数据结构。①面状图、线状图和点状图之间的叠加；②面状图区域边界之间或一个面状图与其他专题区域边界之间的叠加；③遥感影像与专题地图的叠加；④专题地图与数字高程模型叠加显示立体专题图；面状图、线状图和点状图之间的叠加面状图与专题区域边界之间的叠加遥感影像与专题地图的叠加遥感影像与专题地图的叠加专题地图与数字高程模型叠加空间叠加分析的分类2、点与多边形的叠加定义：将一个含有点的图层（目标图层）叠加在另一个含有多边形的图层（操作图层）上，以确定每个点落在哪个区域内。例如1：一个中国政区图（多边形）和一个全国矿产分布图（点），二者经叠加分析后，并且将政区图多边形有关的属性信息加到矿产的属性数据表中，然后通过属性查询，可以查询指定省有多少种矿产，产量有多少；而且可以查询指定类型的矿产在哪些省里有分布等信息。例如2：将水井与规划区图层相叠置，可确定每口井所属的规划区范围。*1*3*4*2ADBC点属性1234多边形属性1属性2ABCD点多边形点属性面属性1面属性21A2D3C4B空间叠加分析的分类3、线与多边形的叠加定义：将线的图层（目标图层）叠加在多边形的图层（操作图层）上，以确定一条线落在哪个多边形内。叠加原理：与前面不同的是，往往一个线目标跨越多个多边形，这时需要先进行线与多边形的求交，并将线目标进行切割，形成一个新的空间目标（新的线目标）的结果集。目的：线与多边形的叠合的目的是确定某一线状图层上的弧段落在另一多变性图层上的哪个多边形内，以便为图层的每条弧段建立新的属性。例如：当线状图层为河流，叠加的结果是多边形将穿过它的所有河流打断成弧段，可以查询任意多边形内的河流长度，进而计算它的河流密度等；如果线状图层为道路网，叠加的结果可以得到每个多边形内的道路网密度，内部的交通流量，进入、离开各个多边形的交通量，相邻多边形之间的相互交通量。空间叠加分析的分类4、多边形与多边形的叠加定义：将两个不同图层的多边形要素相叠加，根据两组多边形的交点来建立多重属性的多边形或进行多边形范围内的属性特征的统计分析。多边形叠置过程分几何求交过程和属性确定过程，算法的核心是多边形求交。交只保留两个输入图层的公共区域叠和以输入图层为界，保留边界内两个多边形的所有多边形输入图层叠加图层并保留两个输入图层的所有多边形结果图层多边形的不同叠加方式叠加生成的碎屑多边形T2时刻多边形多边形叠加结果T1时刻多边形由于矢量有限精度原因，几何对象不可能完全匹配，出现碎屑多边形，通常设模糊容限消除多边形叠加产生碎屑多边形空间叠加分析的分类定义：有时也称为栅格数据的信息复合,它是指不同层面的栅格数据逐网格按一定的数学法则或逻辑判断进行运算,从而得到新的栅格数据系统的方法。特点：对于不经过压缩的两个栅格图层进行叠加分析，非常简单和高效；压缩的栅格数据格式，虽需要进一步分析，但逻辑运算原理清楚易懂。栅格叠加分析方法的类型①逻辑关系（也称空间集合、聚类分析）运算；②数学运算法:是指不同层面的栅格数据逐网格按一定的数学法则进行运算，从而得到新的栅格数据系统的方法。5、栅格图层叠加逻辑关系运算数学运算Supermap叠加分析实例Supermap叠加分析实例1、合并分析合并：是求两个数据集的并集的操作。只限于两个面数据集之间进行。Supermap叠加分析实例2、擦除分析擦除：擦除掉被擦除数据集中与擦...
