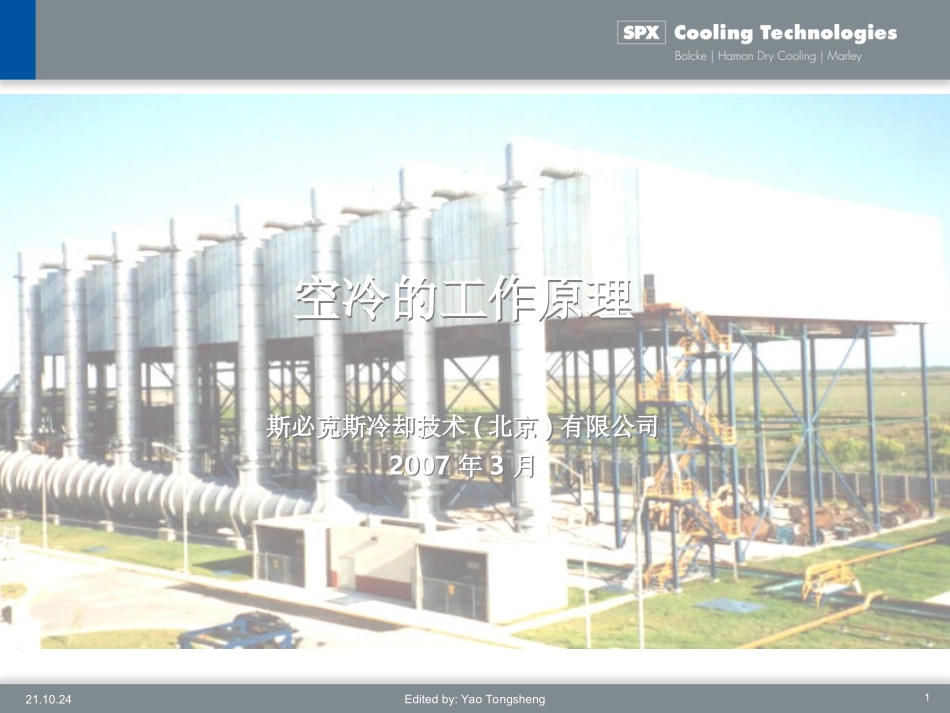

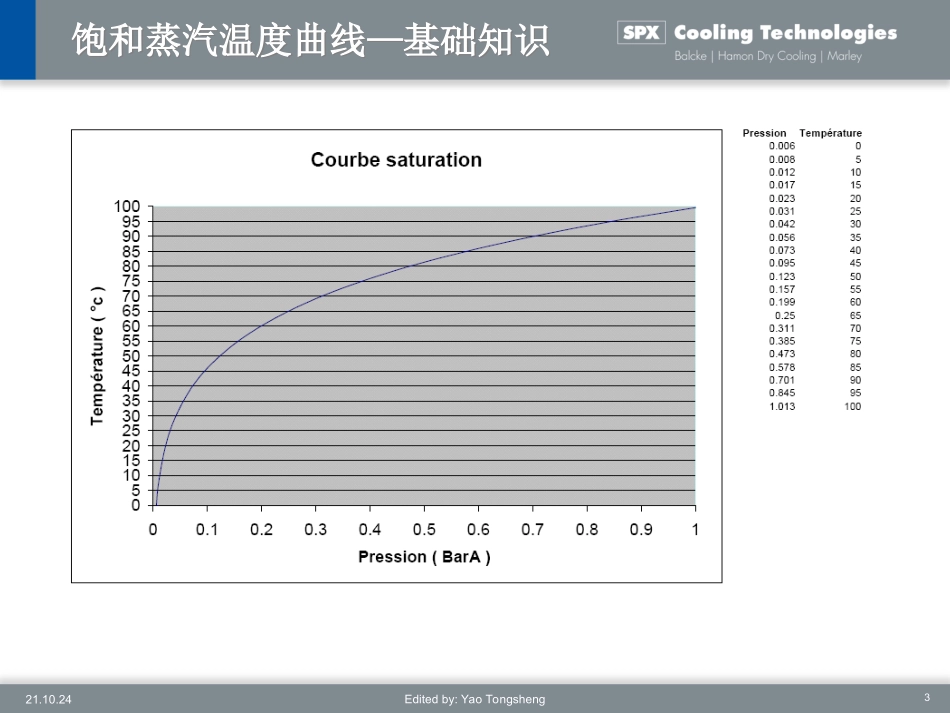

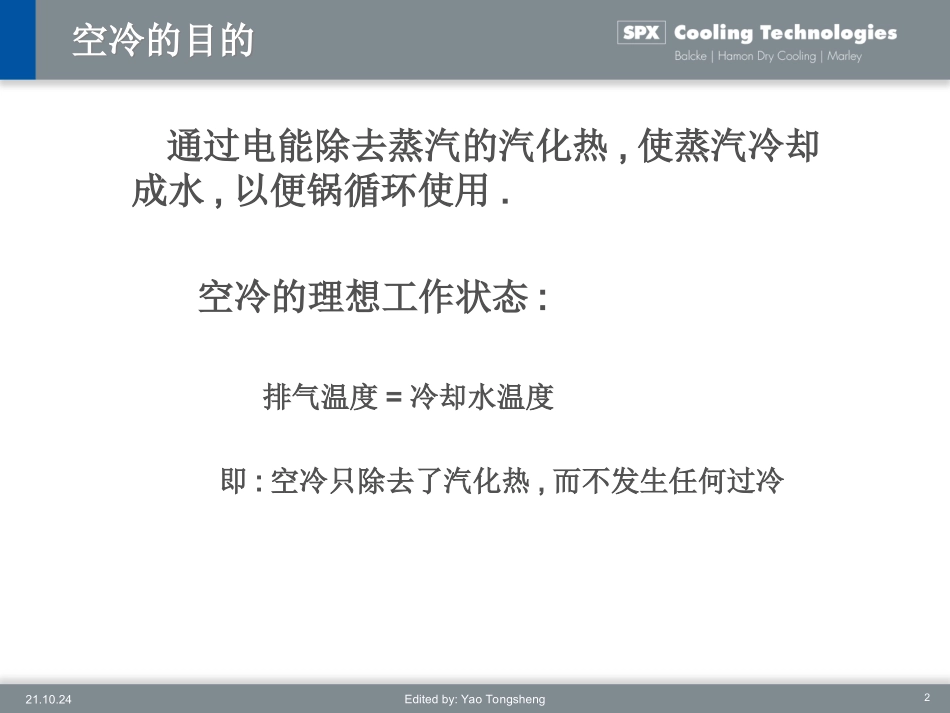

21.10.24Editedby:YaoTongsheng1空冷的工作原理斯必克斯冷却技术(北京)有限公司2007年3月空冷的工作原理斯必克斯冷却技术(北京)有限公司2007年3月21.10.24Editedby:YaoTongsheng2空冷的目的空冷的目的通过电能除去蒸汽的汽化热,使蒸汽冷却成水,以便锅循环使用.空冷的理想工作状态:排气温度=冷却水温度即:空冷只除去了汽化热,而不发生任何过冷21.10.24Editedby:YaoTongsheng3饱和蒸汽温度曲线—基础知识饱和蒸汽温度曲线—基础知识21.10.24Editedby:YaoTongsheng4空冷装置工作原理示意图空冷装置工作原理示意图蒸汽中空蒸汽中空气含量低气含量低蒸汽中空蒸汽中空气含量高气含量高100%100%的的空气空气21.10.24Editedby:YaoTongsheng5空冷流程示意图空冷流程示意图CROSSSECTIONSECONDARYBUNDLECROSSSECTIONPRIMARYBUNDLEFANFAN顺流逆流STEAM/蒸汽STEAMBY-PASS蒸汽旁路DUCTDRAIN/管道疏水FAN顺流FAN顺流ATMSTEAMFLOW/蒸汽流向10/93VACUUMPUMPS真空泵TURBINEEXHAUSTBOXCONDENS.TANKDEAERATORCONDENSATE凝结水TOMAINCONDENSATEPUMPS/到凝结水泵顺流剖面图顺流剖面图逆流剖面图逆流剖面图图例图例::蒸汽蒸汽空气空气凝结水凝结水压力测点压力测点凝结水温凝结水温度测点度测点抽空温度抽空温度测点测点抽空旁路阀抽空旁路阀21.10.24Editedby:YaoTongsheng6空冷系统流程(300MW)空冷系统流程(300MW)EXHAUSTSTEAM/TURBINEMx0MAG30AN001Mx0MAG30AN002Mx0MAG30AN003EVACUATIONCONDENSATETANKCONDENSATETANKSTREET1Mx0MAG30AN004P.f.c-Cell1P.f.c-Cell3P.f.c-Cell2C.f.c-CellEXHAUSTSTEAM/TURBINEMx0MAG30AN001Mx0MAG30AN002Mx0MAG30AN003Mx0MAG30AN003EVACUATIONCONDENSATETANKCONDENSATETANKSTREET1Mx0MAG30AN004Mx0MAG30AN004P.f.c-Cell1P.f.c-Cell3P.f.c-Cell2C.f.c-Cell到冷凝水管到冷凝水管自排气装置自排气装置到真空泵到真空泵21.10.24Editedby:YaoTongsheng7空冷系统流程(600MW)空冷系统流程(600MW)EXHAUSTSTEAMTURBINEEVACUATIONCONDENSATETANKCONDENSATETANKSTREET1MxMAG30AN004P.f.c-Cell4-MxMAG30AN003MxMAG30AN005P.f.c-Cell5MxMAG30AN002P.f.c-Cell2MxMAG30AN001P.f.c-Cell1EVACUATIONCONDENSATETANKSTREET1MxMAG20AN005-MMP.f.cCell4C.f.cCell1MxMAG20AN004Cell2MMMxMAG20AN006P.f.cCell5MxMAG20AN003P.f.c-Cell2MP.f.c-Cell3MxMAG20AN002MMxMAG20AN007xMAG20AN008xMAG20AN001C.f.cP.f.cCell1ExhauststeamSection1=3PfCcells,1CfCcellSection2=2PfCcells,1CfCcellP.f.CCell6C.f.CCellC.f.CCell21.10.24Editedby:YaoTongsheng8常态时常态时,,蒸汽蒸汽,,凝结水和空气运动示意凝结水和空气运动示意图图常态时常态时,,蒸汽蒸汽,,凝结水和空气运动示意凝结水和空气运动示意图图正常运行时，顺流列管内自上而下凝结水量逐渐增加，而蒸汽量逐渐减少；在逆流列管内，自下而上，蒸汽量依次减少，空气量逐渐增加逆流管逆流管束束21.10.24Editedby:YaoTongsheng9系统的设计理念(1)系统的设计理念(1)TEB排出蒸汽主管路立管分配管顺流管束(80%)冷却水收集管逆流管束(20%)冷凝水箱(或TEB)21.10.24Editedby:YaoTongsheng10系统的设计理念(2)系统的设计理念(2)•蒸汽在水环真空泵真空的作用下,进入换热器,在行进过程中被冷却成水.•为了防止过冷或者过压发生,背压的变化控制风机转速的变化(即,冷却效果的变化)•为了保证蒸汽充满管束,杜绝冻管风险.必须从系统的出口(逆流单元)开始进行冷却•当出口(逆流单元)无法满足需要时,下一个单元才被允许启动21.10.24Editedby:YaoTongsheng11系统的设计理念(3)系统的设计理念(3)逆流单元风机首先启动.随着蒸汽流量的增加,背压升高,逆流风机转速增加.当无法满足需要时,顺流风机被启动.依次类推.其它列被启动如此才能保证各个管束内充满蒸汽,且空气集聚在逆流管束顶部,避免冻管,启动顺序启动顺序::11224433
