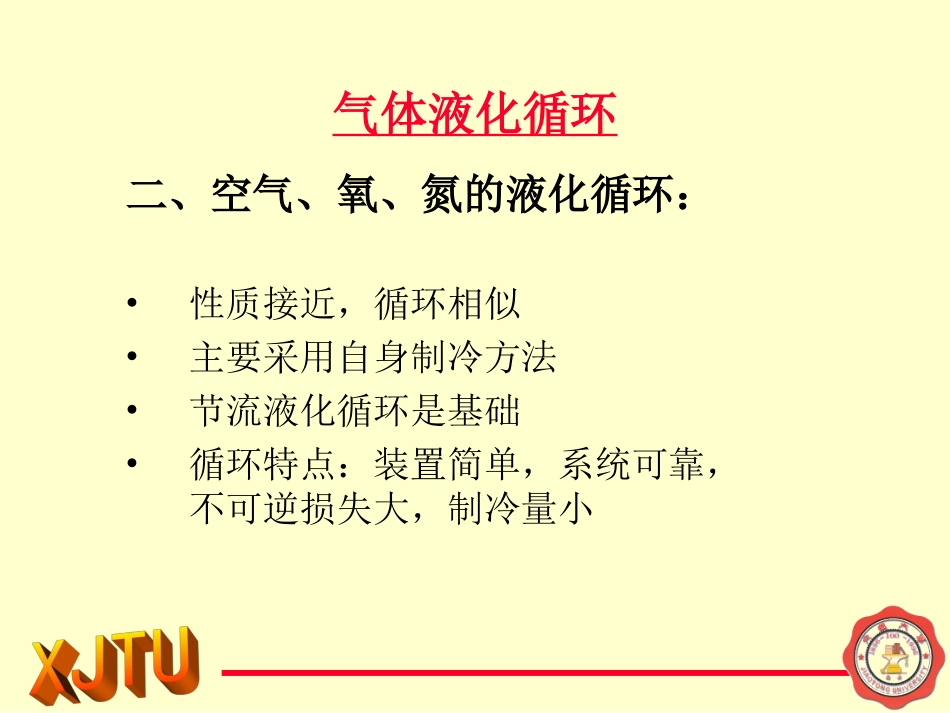

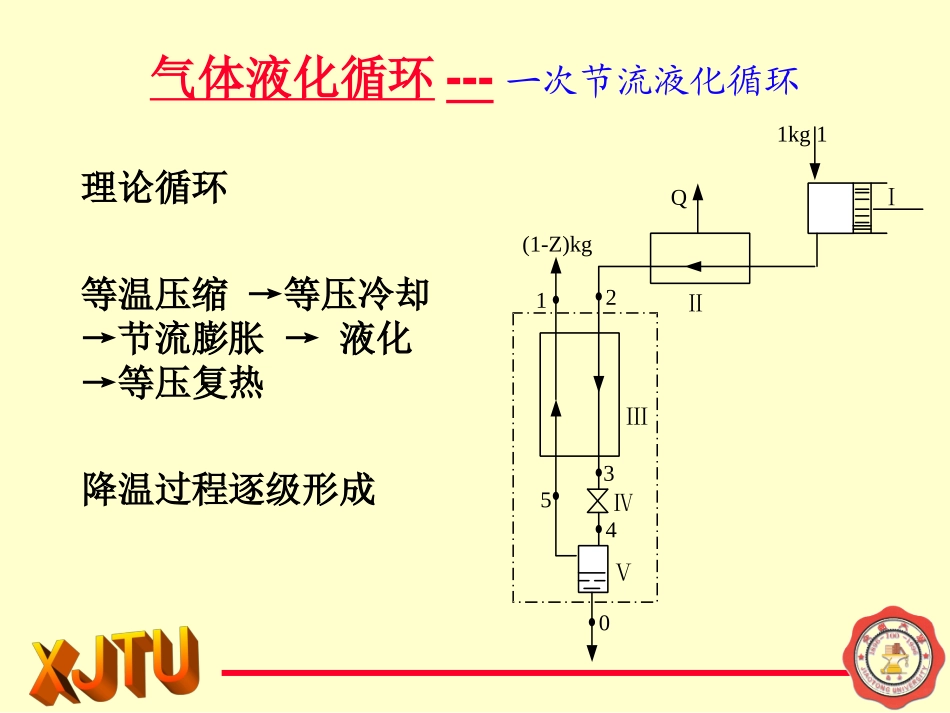

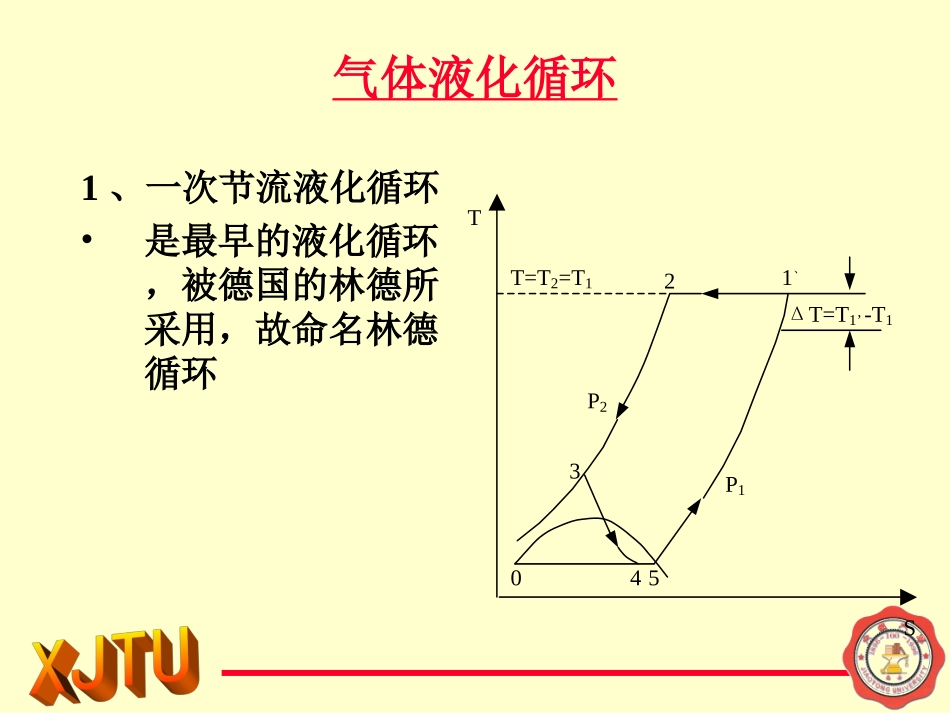

气体液化循环二、空气、氧、氮的液化循环:•性质接近,循环相似•主要采用自身制冷方法•节流液化循环是基础•循环特点:装置简单,系统可靠,不可逆损失大,制冷量小气体液化循环1、一次节流液化循环•是最早的液化循环,被德国的林德所采用,故命名林德循环STT=T2=T1045321、P2P1ΔT=T1’-T1气体液化循环---一次节流液化循环理论循环等温压缩→等压冷却→节流膨胀→液化→等压复热降温过程逐级形成Ⅰ1kg1Q(1-Z)kgⅡⅢⅣⅤ012453气体液化循环---一次节流液化循环理论循环•液化量:1kg空气,•单位冷量即为等温节流效应;•由于一定(状态参数),•液化量大,即等温节流效应大,•T一定时,是压力的函数102)1(hzzhhkgAirkghhhhhhhzT010121Thq001hhThz~0)(TTphTh气体液化循环---一次节流液化循环理论循环•T一定时,是压力的函数•压力增加到多少最好?•等温压缩过程焓差的变化正好等价于节流过程温差的变化•求解的结果是:等温压缩线与上转化温度曲线的交点0)(TTphTh气体液化循环---一次节流液化循环实际循环•压缩过程存在不可逆因素、换热器有温差、不完全换热q2以及跑冷q3等因素。•实际液化量•单位(加工空气)制冷量为•适当升高p2,升高p1,高压气体T下降,对提高有利0'1hhqhzTprqhqT0气体液化循环---一次节流液化循环实际循环•适当升高p2,升高p1,高压气体T下降对提高有利气体液化循环---一次节流液化循环实际循环•适当升高p2,升高p1,高压气体T下降对提高有利气体液化循环---一次节流液化循环实际循环•适当升高p2,升高p1,高压气体T下降对提高有利气体液化循环---一次节流液化循环有预冷的一次节流液化循环气体液化循环---一次节流液化循环有预冷的一次节流液化循环0`10hhqqhzcTpr气体液化循环---一次节流液化循环有预冷的一次节流液化循环•提供了冷量•降低了高压气体的温度•减小了传热温差气体液化循环---二次节流液化循环二次节流液化循环•看作是一个高、低压之间的循环和一个高、中压之间的循环•后者提高了p1,从而提高了循环效率循环过程也可以有预冷的循环输出液体产品降温循环气体高压压机低压压机复温低压节流降温循环气体高压压机复温高压气体节流
