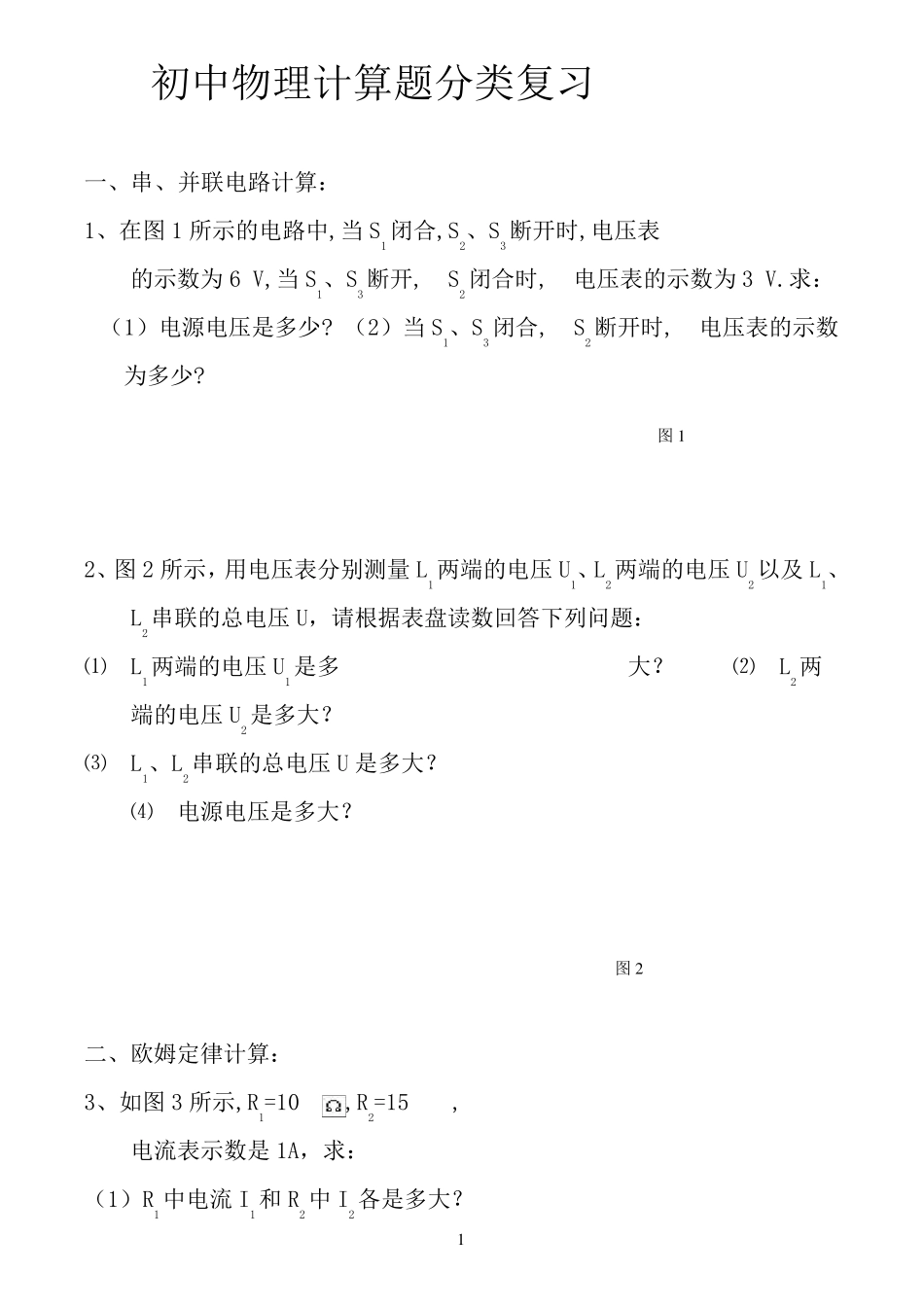

1 初中物理计算题分类复习 一、串、并联电路计算： 1、在图1 所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求： （1）电源电压是多少? （2）当S1、S3闭合, S2断开时, 电压表的示数为多少? 2、图2 所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题： ⑴ L1两端的电压U1是多大？ ⑵ L2两端的电压U2是多大？ ⑶ L1、L2串联的总电压U 是多大？⑷ 电源电压是多大？ 二、欧姆定律计算： 3、如图3 所示,R1=10 ,R2=15 ,电流表示数是1A，求： （1）R1中电流 I1和 R2中I2各是多大？图1 图2 2 （2）电压表的示数是多大？ 4、如图4 所示电路中，当电源电压为4 V 时，电压表的示数为1 V；当电源电压增至12 V 时，电流表的示数为0.5 A。求电阻R1、R2的阻值。 三、电功、电功率、焦耳定律计算： 5、如图5 所示电路，电源电压为4．5V，R1 阻值为5Ω，滑动变阻器 R2 最大阻值为20Ω，电流表量程为0～0．6A，电压表量程为0～3V。求： (1)滑动变阻器允许接入电路的阻值范围； (2)正常工作时整个电路消耗的最大功率。 型号 DSP—19B 电源220V 50Hz 功率 加热时 1200W 保温图3 图5 3 6、某电热水瓶的铭牌如下表所示。若热水瓶内装满水，在额定电压下工作 7、（外界大气压强为1 个标准大气压）。求： （1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？ （3）若瓶内20℃的水加热10min 正好烧开，则加热时电热水瓶的热效率是多少？ （4）请你尝试画出电热水瓶的内部电路图。 7、某校同学在研究用电器的电功率时连接了如图 6 所示的电路，电路中电员两端电压保持不变。当闭合开关S1滑动变阻器的滑片 P 移动到 a 时，闭合开关 S2、S3与断开 S2、S3，电流表的变化范围为0.4A～0.1A，电压表的变化范围为6V～4V；当断开开关 S2和 S3，滑 动变阻器的滑片 P 移动到距 a 点 1/2 时小灯泡 L 正常发光。求： ⑴小灯泡 L 的额定功率 ⑵当开关 S2和 S3都闭合时，电路消耗的最小功率。 时 30W 容量 2L 4 8、如图7 所示电路中，小灯泡L 标有“6V 3W”字样，R2=12Ω，当 S1、S2都闭合时，电流表示数为 0.8A，这时小灯泡L 正常发光，求：⑴电源电压 U； ⑵电阻 R1的阻值； ⑶当S1、S2都断开时，小灯泡L 消耗的功率。 四、密度计算：...
