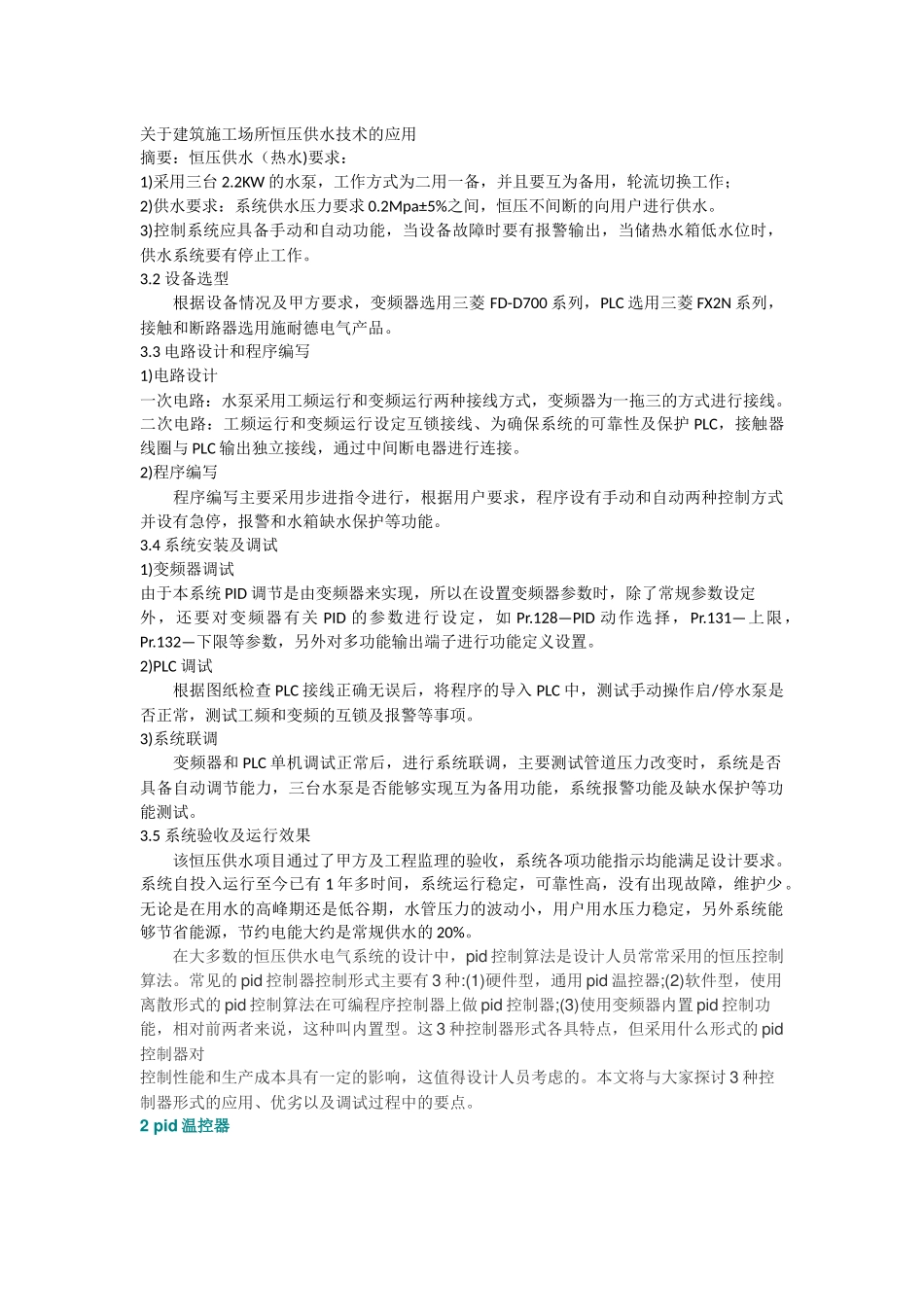

关于建筑施工场所恒压供水技术的应用_第1页
1/7

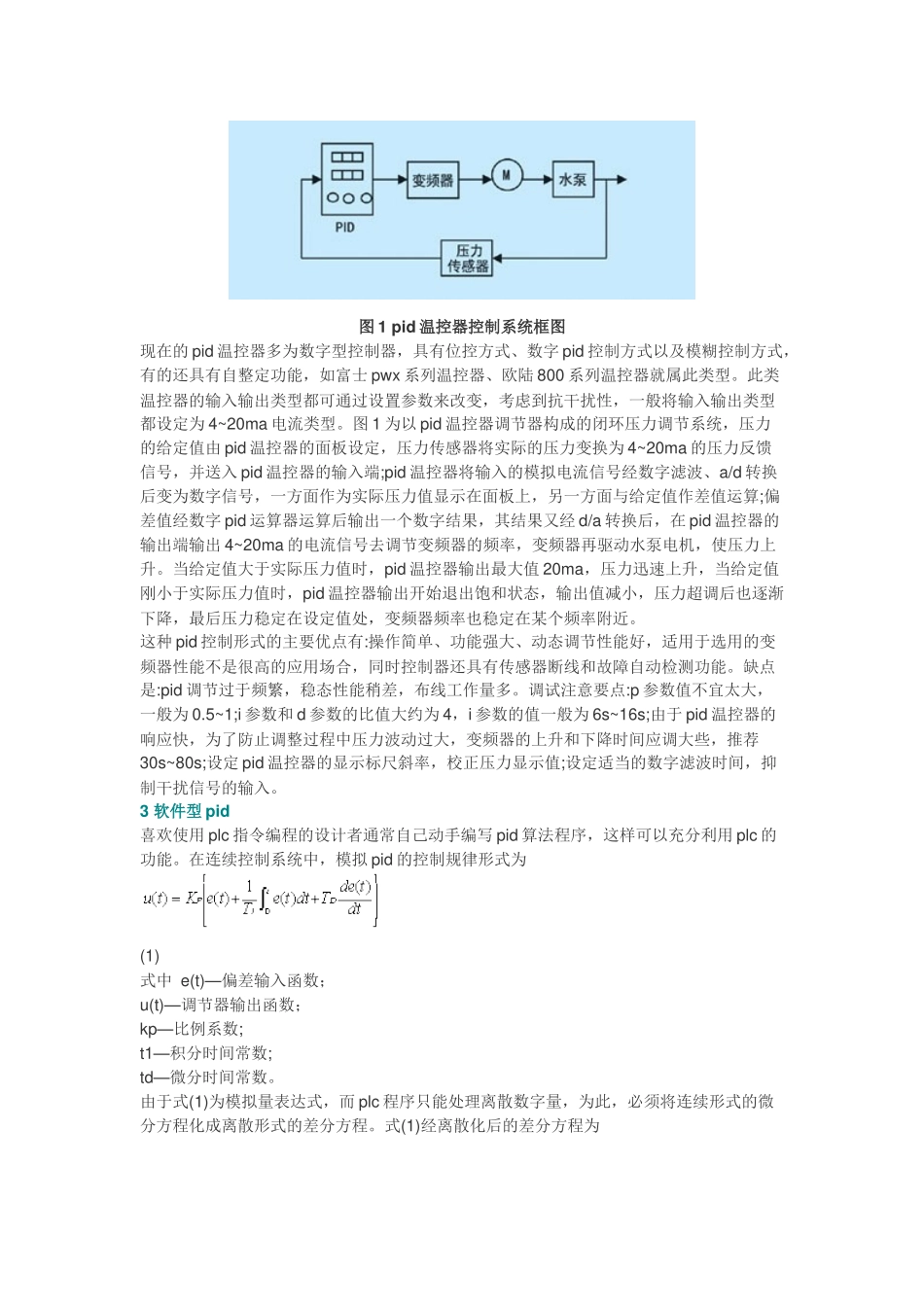

关于建筑施工场所恒压供水技术的应用_第2页
2/7

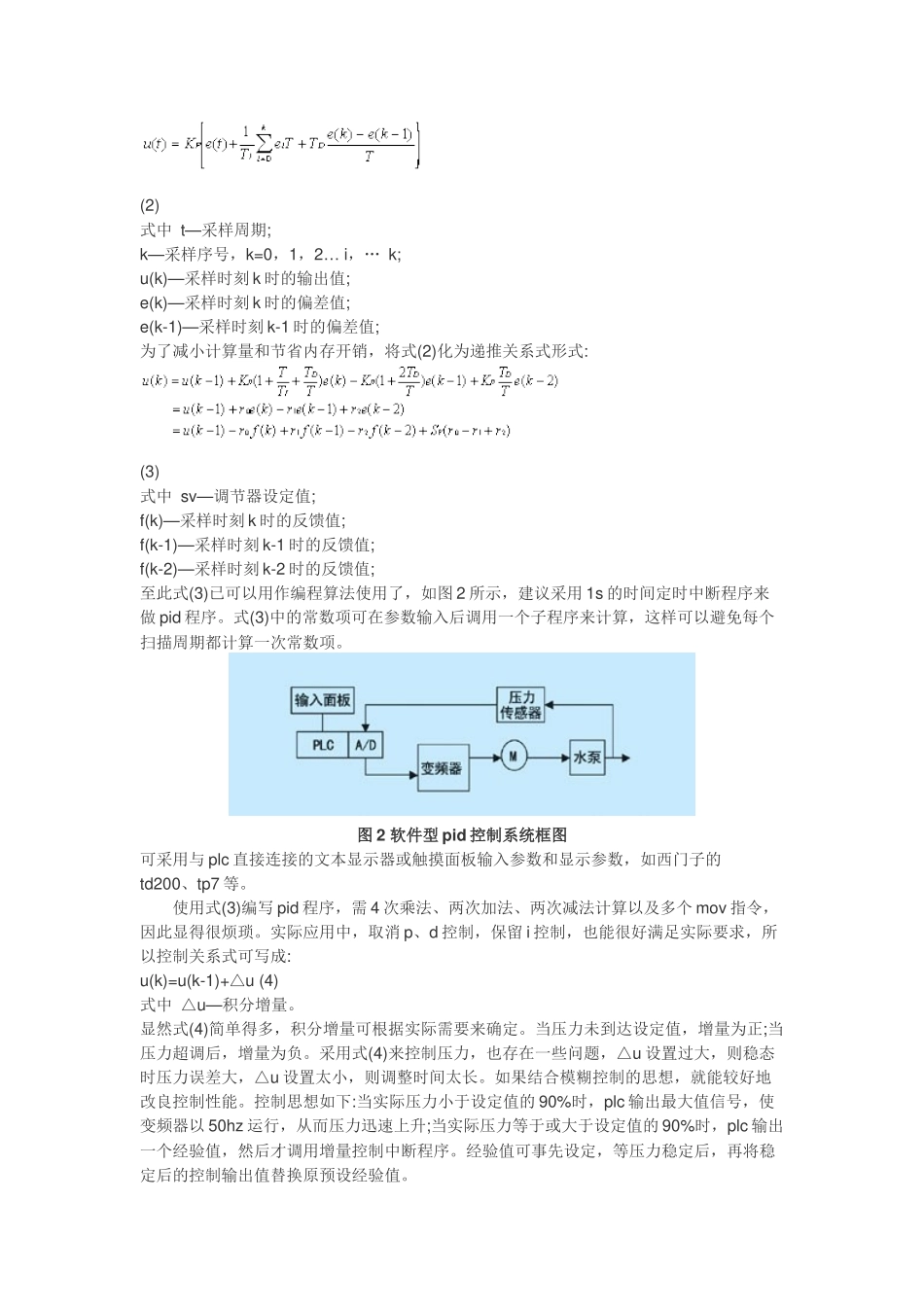

关于建筑施工场所恒压供水技术的应用_第3页
3/7
关于建筑施工场所恒压供水技术的应用摘要:恒压供水(热水)要求:1)采用三台2.2KW的水泵,工作方式为二用一备,并且要互为备用,轮流切换工作;2)供水要求:系统供水压力要求0.2Mpa±5%之间,恒压不间断的向用户进行供水。3)控制系统应具备手动和自动功能,当设备故障时要有报警输出,当储热水箱低水位时,供水系统要有停止工作。3.2设备选型根据设备情况及甲方要求,变频器选用三菱FD-D700系列,PLC选用三菱FX2N系列,接触和断路器选用施耐德电气产品。3.3电路设计和程序编写1)电路设计一次电路:水泵采用工频运行和变频运行两种接线方式,变频器为一拖三的方式进行接线。二次电路:工频运行和变频运行设定互锁接线、为确保系统的可靠性及保护PLC,接触器线圈与PLC输出独立接线,通过中间断电器进行连接。2)程序编写程序编写主要采用步进指令进行,根据用户要求,程序设有手动和自动两种控制方式并设有急停,报警和水箱缺水保护等功能。3.4系统安装及调试1)变频器调试由于本系统PID调节是由变频器来实现,所以在设置变频器参数时,除了常规参数设定外,还要对变频器有关PID的参数进行设定,如Pr.128—PID动作选择,Pr.131—上限,Pr.132—下限等参数,另外对多功能输出端子进行功能定义设置。2)PLC调试根据图纸检查PLC接线正确无误后,将程序的导入PLC中,测试手动操作启/停水泵是否正常,测试工频和变频的互锁及报警等事项。3)系统联调变频器和PLC单机调试正常后,进行系统联调,主要测试管道压力改变时,系统是否具备自动调节能力,三台水泵是否能够实现互为备用功能,系统报警功能及缺水保护等功能测试。3.5系统验收及运行效果该恒压供水项目通过了甲方及工程监理的验收,系统各项功能指示均能满足设计要求。系统自投入运行至今已有1年多时间,系统运行稳定,可靠性高,没有出现故障,维护少。无论是在用水的高峰期还是低谷期,水管压力的波动小,用户用水压力稳定,另外系统能够节省能源,节约电能大约是常规供水的20%。在大多数的恒压供水电气系统的设计中,pid控制算法是设计人员常常采用的恒压控制算法。常见的pid控制器控制形式主要有3种:(1)硬件型,通用pid温控器;(2)软件型,使用离散形式的pid控制算法在可编程序控制器上做pid控制器;(3)使用变频器内置pid控制功能,相对前两者来说,这种叫内置型。这3种控制器形式各具特点,但采用什么形式的pid控制器对控制性能和生产成本具有一定的影响,这值得设计人员考虑的。本文将与大家探讨3种控制器形式的应用、优劣以及调试过程中的要点。2pid温控器图1pid温控器控制系统框图现在的pid温控器多为数字型控制器,具有位控方式、数字pid控制方式以及模糊控制方式,有的还具有自整定功能,如富士pwx系列温控器、欧陆800系列温控器就属此类型。此类温控器的输入输出类型都可通过设置参数来改变,考虑到抗干扰性,一般将输入输出类型都设定为4~20ma电流类型。图1为以pid温控器调节器构成的闭环压力调节系统,压力的给定值由pid温控器的面板设定,压力传感器将实际的压力变换为4~20ma的压力反馈信号,并送入pid温控器的输入端;pid温控器将输入的模拟电流信号经数字滤波、a/d转换后变为数字信号,一方面作为实际压力值显示在面板上,另一方面与给定值作差值运算;偏差值经数字pid运算器运算后输出一个数字结果,其结果又经d/a转换后,在pid温控器的输出端输出4~20ma的电流信号去调节变频器的频率,变频器再驱动水泵电机,使压力上升。当给定值大于实际压力值时,pid温控器输出最大值20ma,压力迅速上升,当给定值刚小于实际压力值时,pid温控器输出开始退出饱和状态,输出值减小,压力超调后也逐渐下降,最后压力稳定在设定值处,变频器频率也稳定在某个频率附近。这种pid控制形式的主要优点有:操作简单、功能强大、动态调节性能好,适用于选用的变频器性能不是很高的应用场合,同时控制器还具有传感器断线和故障自动检测功能。缺点是:pid调节过于频繁,稳态性能稍差,布线工作量多。调试注意要点:p参数值不宜太大,一般为0.5~1;i参数和d参数的比值大约为4,i参数的值一般为6s~16s;由于pid温控器的响应快,为了防止调整过程中压力波动...
