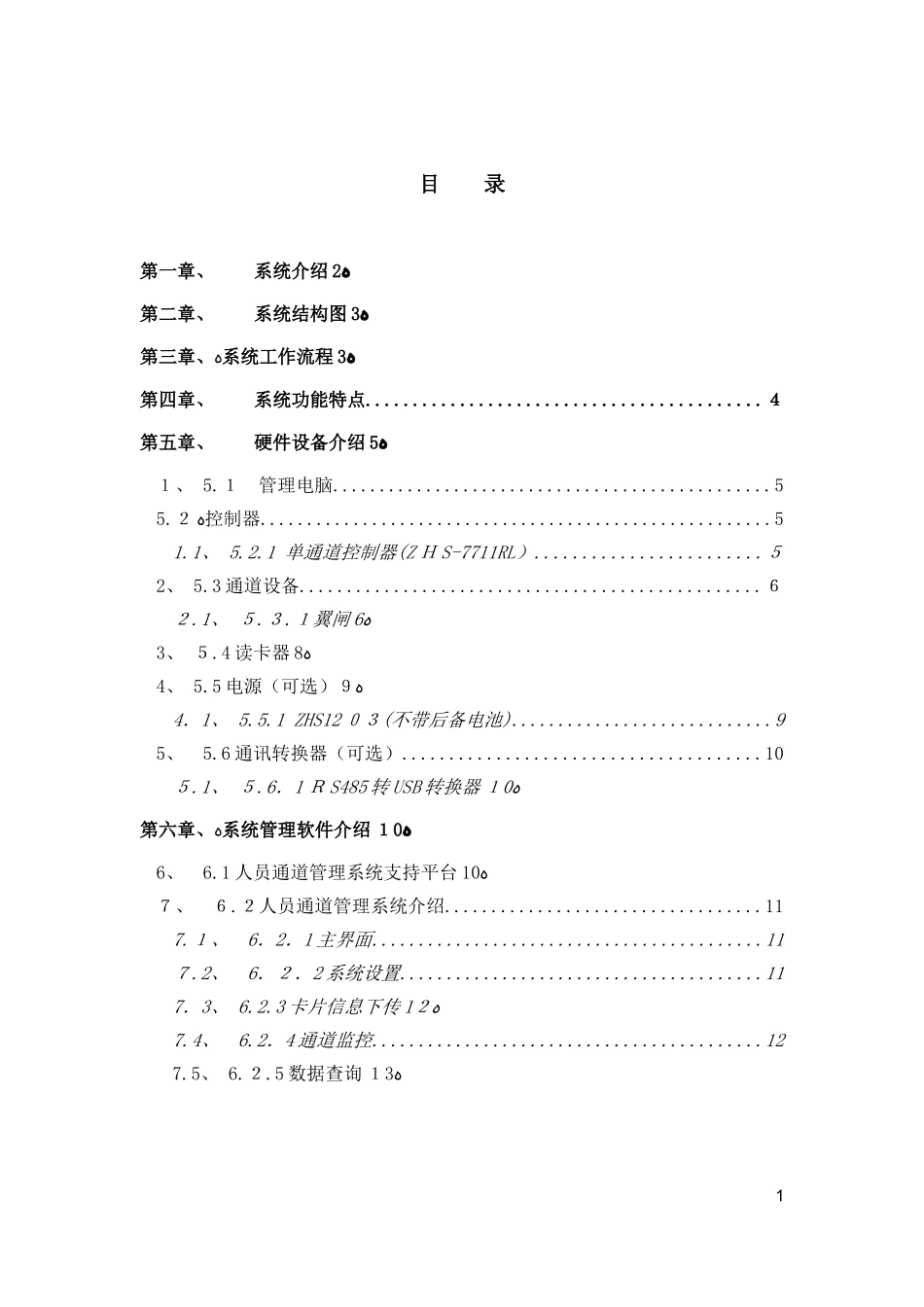

门禁方案大连云和科技有限公司目录第一章、系统介绍ﻩ2第二章、系统结构图ﻩ3第三章、ﻩ系统工作流程ﻩ3第四章、系统功能特点..........................................4第五章、硬件设备介绍ﻩ51、5.1管理电脑...............................................55.2ﻩ控制器.......................................................51.1、5.2.1单通道控制器(ZHS-7711RL)........................52、5.3通道设备.................................................62.1、5.3.1翼闸ﻩ63、5.4读卡器ﻩ84、5.5电源(可选)ﻩ94.1、5.5.1ZHS1203(不带后备电池)............................95、5.6通讯转换器(可选)......................................105.1、5.6.1RS485转USB转换器ﻩ10第六章、ﻩ系统管理软件介绍ﻩ106、6.1人员通道管理系统支持平台ﻩ107、6.2人员通道管理系统介绍..................................117.1、6.2.1主界面..........................................117.2、6.2.2系统设置.......................................117.3、6.2.3卡片信息下传ﻩ127.4、6.2.4通道监控..........................................127.5、6.2.5数据查询ﻩ131第一章、系统介绍人员通道系统主要针对人流量大,出入时间段集中的场合,比如体育馆、会展中心、地铁站、博物馆、学校等等,在出入口安装通道设备如三辊闸、翼闸、摆闸等设备,人员在进出时刷卡,系统验证卡片有效性,有效放行。根据所选择的通道设备的不同,人员通行速度也不一样,可以根据实际需求进行灵活配置。所有的刷卡数据将被系统记录,管理人员可以随时对历史通行记录进行查询,了解人员的进出信息。还可以对数据进行各种统计生成相应报表,极大方便了对人员进出的科学管理。第二章、系统结构图2第三章、系统工作流程用户进入工作区用户刷卡;系统判断卡片的有效性,无效卡报警提示;系统判断卡片的通行权限,无权限报警提示;闸门打开,用户进入;到达设定的开闸时间后,闸门自动关闭;用户离开工作区用户刷卡;系统判断卡片的有效性,无效卡报警提示;系统判断卡片的通行权限,无权限报警提示;到达设定的开闸时间后,闸门自动关闭;系统流程图:3第四章、系统功能特点刷卡进出;人员必须持发放的授权卡刷卡经过系统验证后,卡片有效,具有通行权限,则闸门打开,人员进入或者离开;没有卡或者卡片无效,无法进出;通道设备可选根据实际使用环境和功能需求,可以选择三辊闸、摆闸、翼闸、快速无障碍通道等不同的设备来满足不同的需求;大流量管理人员通道系统适用于短时间、大流量的人员进出管理,主要应用在工厂、学校、地铁站、体育馆等场所;记录可查询所有的刷卡进出数据都保存在系统数据库中,管理人员可以按照日期、通道对历史记录进行查询;快速进出在正常工作模式下,根据选用通道设备的不同,每分钟通行人数从30-100每分钟不等,还可以根据需要,设定常开工作模式以提高人员通行速度;稳定可靠系统技术成熟,采用优质的材料和优良的制造工艺,从根本上保障了设备、系统的稳定性;第五章、硬件设备介绍1、5.1管理电脑安装人员通道系统管理软件;45.2控制器1.1、5.2.1单通道控制器(ZHS-7711RL)性能:1.刷卡――持卡人从通道出/入时,在刷卡感应区刷卡,控制器接收到卡片内码信息后再送由高速中央处理芯片进行比对,判断该卡是否合法。若合法,则发送开闸指令经由继电器动作,使闸打开。若非法,则不响应并发出报警声音。ﻫ2.设置操作:所有设置都采用遥控器无线操作,通过遥控器可以设置控制器的ID号、操作密码、开闸时间、增加/删除卡片、切换控制器/发卡器工作模式。3.整合功能:主控板元器件区域超小,非元器件区域可根据被嵌入产品的外壳尺寸裁剪或打孔,便于嵌入到闸机箱体内。参数:A、卡片存储容量:2000、5000、9999三种规格任选;默认出厂2000B、保存记录数:2000、4000、8000三种规格任选;默认出厂2000,可循环记录C、体积:长85mm、宽45mm、高20mm(不装壳);长90mm、宽60mm、高30mm(装壳)ﻫD、重量:100g;E、输出:...
