关于管道尺寸VIP免费

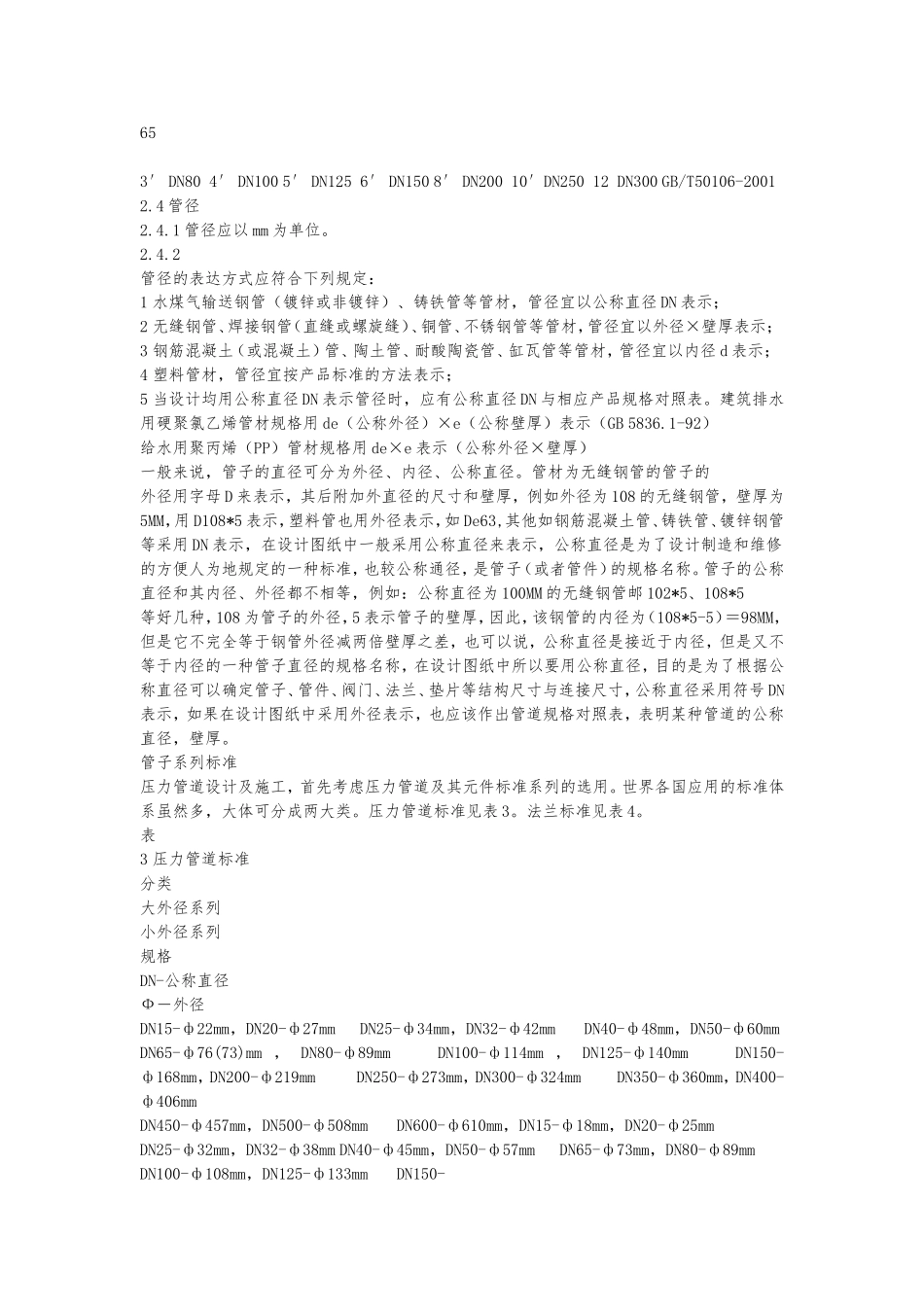

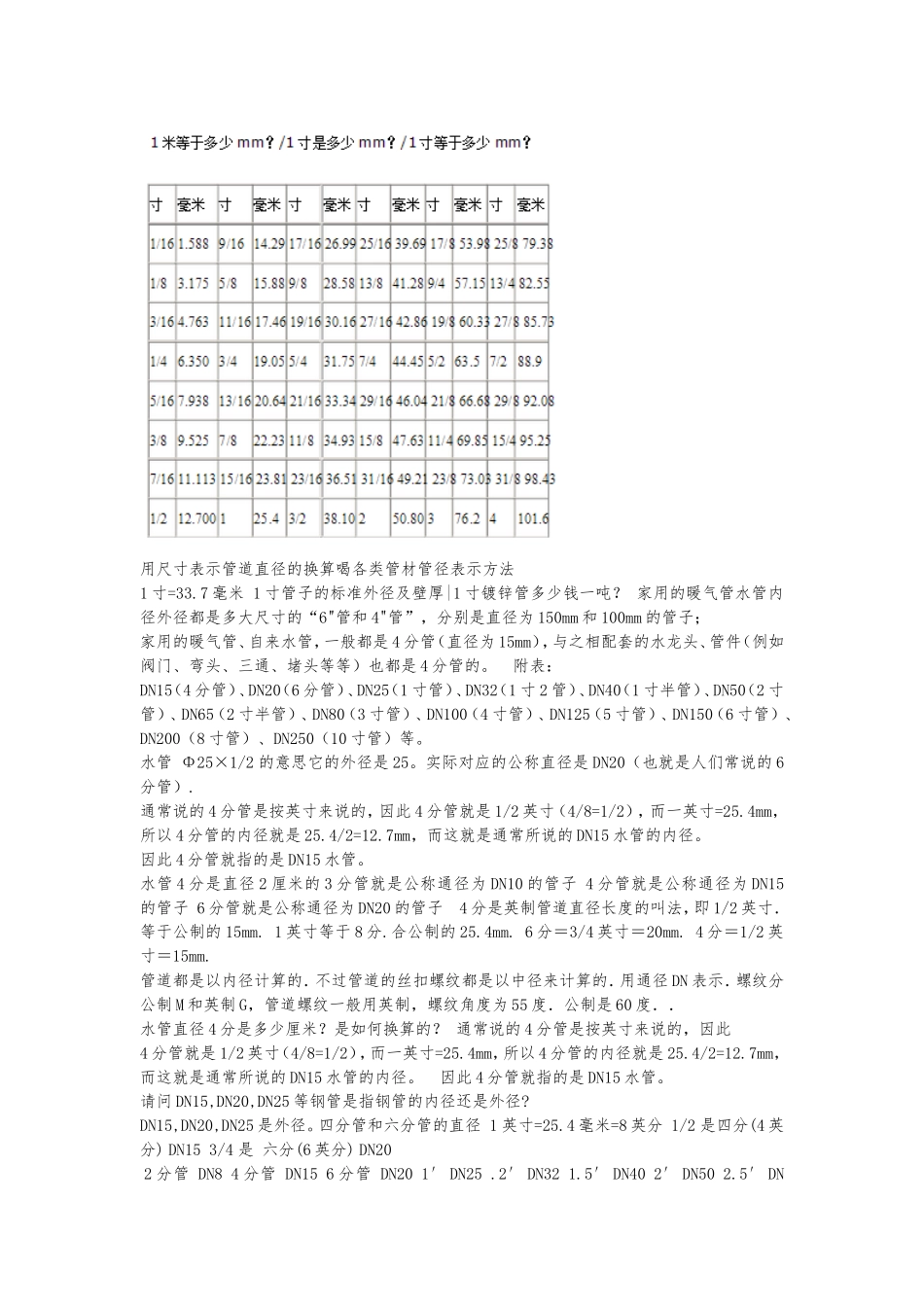

用尺寸表示管道直径的换算喝各类管材管径表示方法1寸=33.7毫米1寸管子的标准外径及壁厚|1寸镀锌管多少钱一吨？家用的暖气管水管内径外径都是多大尺寸的“6"管和4"管”，分别是直径为150mm和100mm的管子；家用的暖气管、自来水管，一般都是4分管（直径为15mm），与之相配套的水龙头、管件（例如阀门、弯头、三通、堵头等等）也都是4分管的。附表：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。水管Φ25×1/2的意思它的外径是25。实际对应的公称直径是DN20（也就是人们常说的6分管）.通常说的4分管是按英寸来说的，因此4分管就是1/2英寸（4/8=1/2），而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是通常所说的DN15水管的内径。因此4分管就指的是DN15水管。水管4分是直径2厘米的3分管就是公称通径为DN10的管子4分管就是公称通径为DN15的管子6分管就是公称通径为DN20的管子4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.1英寸等于8分.合公制的25.4mm.6分＝3/4英寸＝20mm.4分＝1/2英寸＝15mm.管道都是以内径计算的．不过管道的丝扣螺纹都是以中径来计算的．用通径DN表示．螺纹分公制M和英制G，管道螺纹一般用英制，螺纹角度为55度．公制是60度．．水管直径4分是多少厘米？是如何换算的？通常说的4分管是按英寸来说的，因此4分管就是1/2英寸（4/8=1/2），而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是通常所说的DN15水管的内径。因此4分管就指的是DN15水管。请问DN15,DN20,DN25等钢管是指钢管的内径还是外径?DN15,DN20,DN25是外径。四分管和六分管的直径1英寸=25.4毫米=8英分1/2是四分(4英分)DN153/4是六分(6英分)DN202分管DN84分管DN156分管DN201′DN25.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。2.4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表3。法兰标准见表4。表3压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32...
