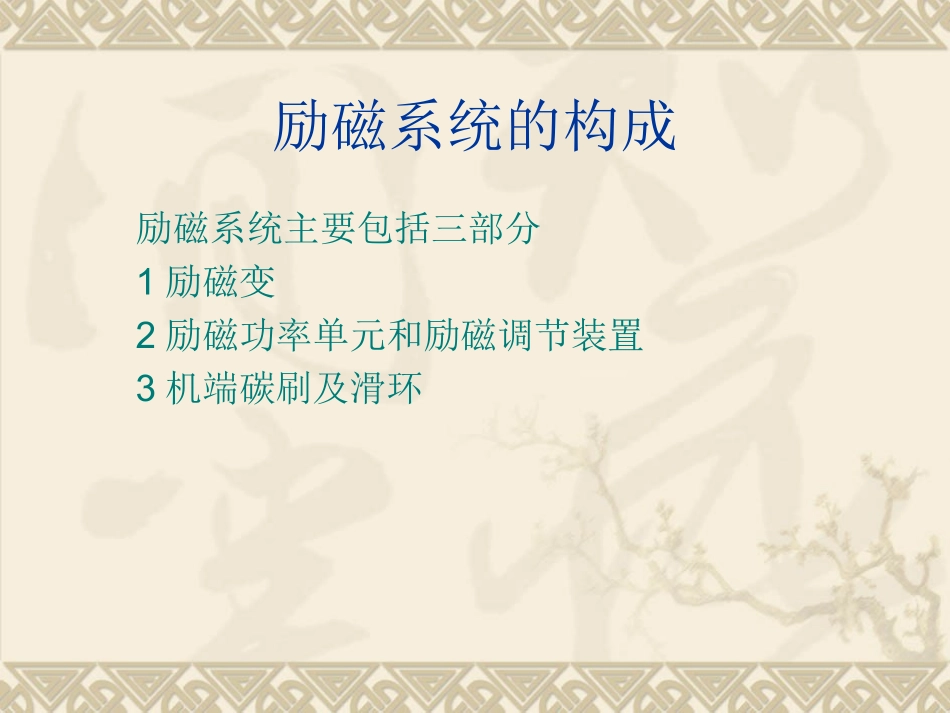

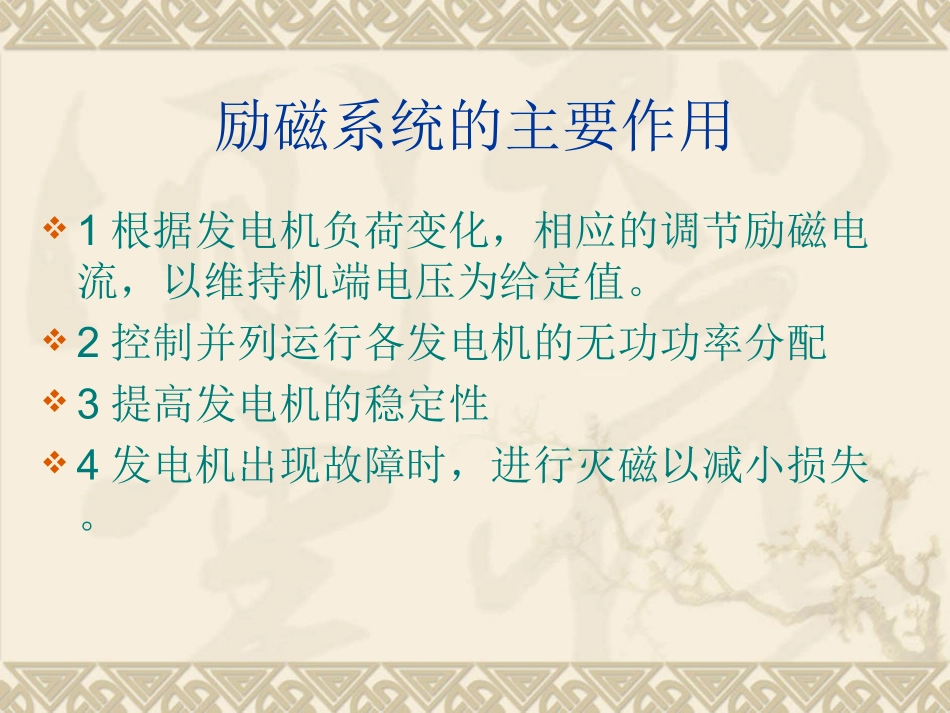

励磁系统工作原理二期二值赵宇龙励磁系统的构成励磁系统主要包括三部分1励磁变2励磁功率单元和励磁调节装置3机端碳刷及滑环励磁系统的主要作用1根据发电机负荷变化,相应的调节励磁电流,以维持机端电压为给定值。2控制并列运行各发电机的无功功率分配3提高发电机的稳定性4发电机出现故障时,进行灭磁以减小损失。励磁功率单元和励磁调节装置概述我厂励磁功率单元和励磁调节装置由励磁调节器柜、整流装置柜、交流进线柜、直流出线柜、灭磁开关柜、非线性电阻柜组成。励磁调节器柜按钮和小开关的名称(从上到下,从左至右):第一行就地增磁就地减磁就地建压就地逆变PSS控制开关置主开关工程机开关第二行FLZ1风机电源1FLZ1风机电源2FLZ2风机电源1FLZ2风机电源2FLZ3风机电源1FLZ3风机电源2FLZ4风机电源1FLZ4风机电源2第二行A套交流B套交流A套直流B套直流工控机电源开入电源辅助电源FLZ5风机电源1FLZ5风机电源2整流装置柜每个整流装置柜门上都有一块电流表,指示的是本装置柜的励磁电流大小每个装置柜内部配有两个风机对可控硅进行通风冷却打开后柜门可以看到两个刀闸,三相的为交流两相的为直流脉冲开关在投入位置交流进线柜交流进线柜内为从励磁变低压侧引入的三相交流电源直流出线柜直流出线柜内为两相直流母线,下部连接可控硅整流桥,上面连接机端碳刷灭磁开关柜灭磁开关柜门上有两两块表,分别指示的是整个励磁系统的输出电压和输出电流柜内部的三个指示灯分别为:操作电源开关分闸开关合闸柜内还有手动控制开关非线性电阻柜非线性电阻柜内有两个关于定子接地保护的压板,左为一点接地又为两点接地,通常只投一点接地压板。两个空开分别为启励电源和接地保护电源开关柜子后面有启励变压器机端碳刷机端共有128根碳刷,运行中注意观察碳刷长度是否过短,碳刷与滑环接触是否良好,如果发现碳刷过短及时更换和励磁系统有关的电源UPS:励磁电源1励磁电源2直流110V:励磁系统控制电源灭磁开关控制电源汽机PC:励磁系统辅助电源1励磁系统辅助电源2(注这两个电源不可同时送电)启励电源励磁系统启停机操作说明开机流程:开机前检查(1)进入励磁间先感受励磁间空气温度,检查空调状态,空气温度应该在24度左右。检查柜体是否干燥。要保持屋内干燥。如果停机超过2个小时,开机前需要对直流出线母排摇绝缘。(2)调节器柜前所有开关均处于投入位置(包括调节器交流直流电源,功率柜风机电源,灭磁开关柜和电阻柜控制电源,工控机开关)(3)功率柜交流、直流刀闸均合上,功率柜前面脉冲开关投入。(4)灭磁柜起励电源开关投入,转子接地保护装置电源投入。(5)从调节器柜工控机界面上观察是否有报警,限制状态。状态应为等待。(6)检查完将所有柜门锁上。合灭磁开关,检查开关是否在合位。给励磁调节器开机令(点击励磁投入),机端电压软起励升至95%额定电压,由运行人员手动将端电压升至20KV,投入同期装置并网。停机流程:断开发电机出口开关,发电机负载转为空载态给励磁调节器停机令(点击励磁退出),使机端电压降为零。拉开灭磁开关。运行时定期巡检内容(1)进入励磁间感受空气温度,在24度左右为宜。(2)观察调节器柜AB两套板件。左数第三块板有没有红色故障灯,黄色限制灯亮以及DCS画面上如果出现任何报警、限制,须立即联系检修人员处理。(3)对于功率柜故障,要运行人员到现场去确认,是风机停了还是前面板集中显示器灯灭了,如果风机停转,二小时内功率柜可以正常运行,二小时后温度过高可能出现烧硅现象,励磁系统不会自动封可控硅整流脉冲,需手动封脉冲。(4)转子接地保护就地装置和DCS画面是否有报警由于水平所限,对系统理解的比较肤浅,不完善的地方很多,欢迎大家指正,谢谢!
