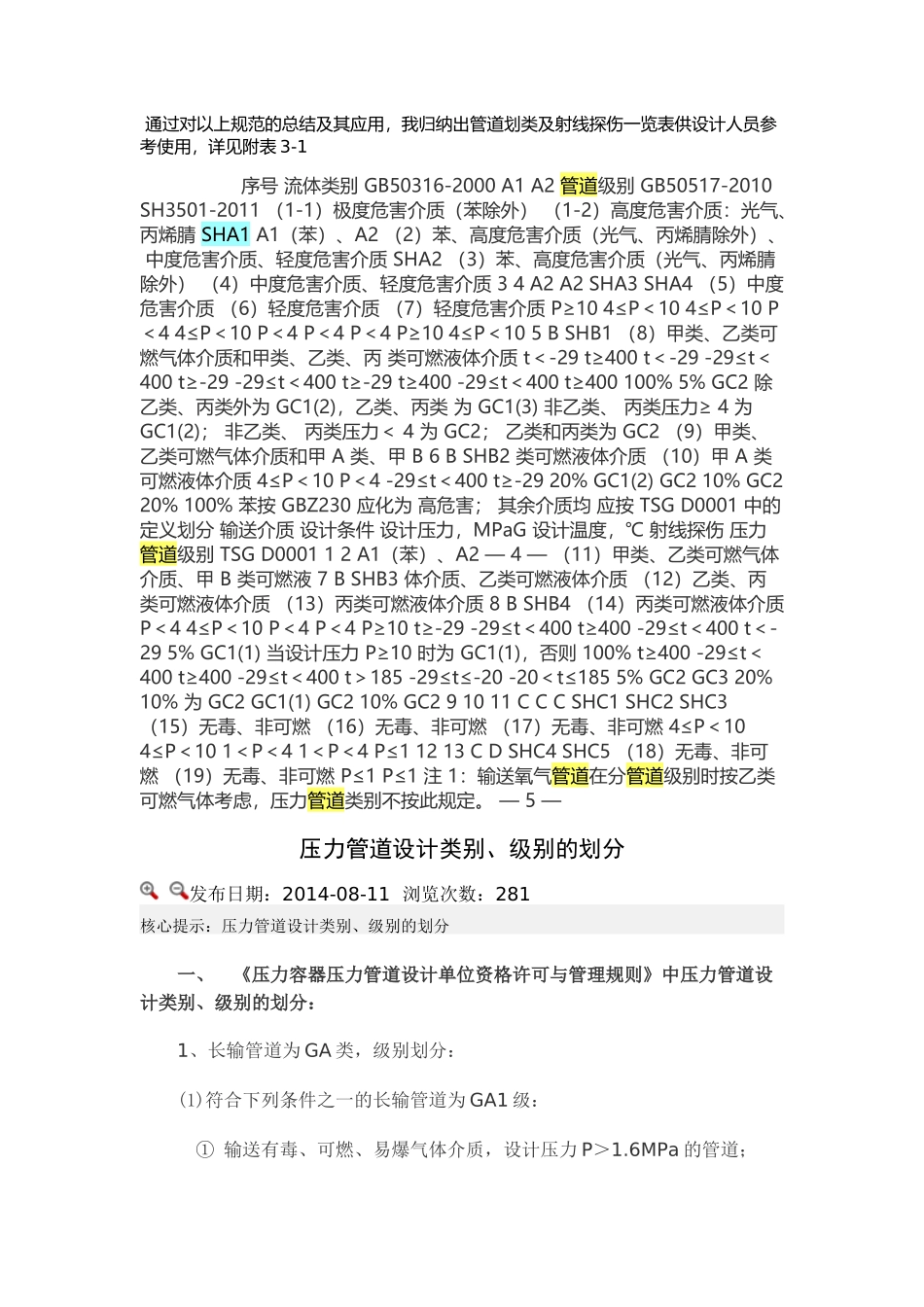

——1管道级别的划分中国天辰工程有限公司工艺系统部艾晓欣摘要本文主要介绍不同规范中流体类别和管道级别的定义及如何划分关键词流体类别管道级别压力管道射线探伤1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSGD0001-2009、《压力容器压力管道设计许可规则》TSGR1001-2008等。另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB50316-2000、《石油化工金属管道工程施工质量验收规范》GB50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2011、《工业金属管道工程施工质量验收规范》GB50184-2011。两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。2、相关规范的介绍2.1《压力管道安全技术监察规程-工业管道》TSGD0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于0.1MPa（表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。流体的类别涉及火灾危险性、毒性和腐蚀性。其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。介质的火灾危险性应当符合GB50160-2008《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中的规定。压力管道中介质的火灾危险性气体分为甲类和乙类。液体分为液化烃、甲类、乙类和丙类。介质的腐蚀性系指：与皮肤接触，在4h内出现可见坏死现象，或55℃时，对20钢的腐蚀率大于6.25mm/y（年）的流体。根据介质的状态、火灾危险性、毒性、腐蚀性、设计温度、设计压力等因素可将压力管道的级别划分为GC1、GC2、GC3。2.2《压力容器压力管道设计许可规则》TSGR1001-2008本规定中对工业管道中流体类别和管道等级的划分与《压力管道安全技术监察规程-工业管道》基本一致。但是关于GC3的规定有所不同，需要特别注意。《压力管道安全技术监察规程-工业管道》中的规定为：“输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度高于——2-20℃但是不高于185℃的管道。”《压力容器压力管道设计许可规则》中规定为：“输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度高于-20℃但是小于185℃的管道。”由此可见，两个规范对设计温度在185℃时的分类并不一致，所以在进行工艺、管道设计的时候，设计温度最好避开185℃这个值，以便准备划分GC3压力等级。2.3《工业金属管道设计规范》GB50316-2000本规定中将流体类别分为A1类流体、A2类流体、B类流体、D类流体、C类流体。管道的材料、管道组件的选取、管道系统的设计等都是按不同类别的流体做了相关的规定。2.4《石油化工金属管道工程施工质量验收规范》GB50517-2010本规定中将管道级别分为SHA1、SHA2、SHA3、SHA4、SHB1、SHB2、SHB3、SHB4、SHC1、SHC2、SHC3、SHC4、SHC5。管道的检测、安装、试验等都是按不同的管道等级做了相关的规定。管道级别中字母编码的意义详见附表2-1。2.5《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2011本规范是规定石油化工工程中有毒、可燃介质钢制管道工程的施工、检查和检验要求。所以在管道等级的划分中分为SHA1、SHA2、SHA3、SHA4、SHB1、SHB2、SHB3、SHB4。管道系统的相关要求基本与GB50517相一致。2.6《工业金属管道工程施工质量验收规范》GB50184-2011本规范中根据...
