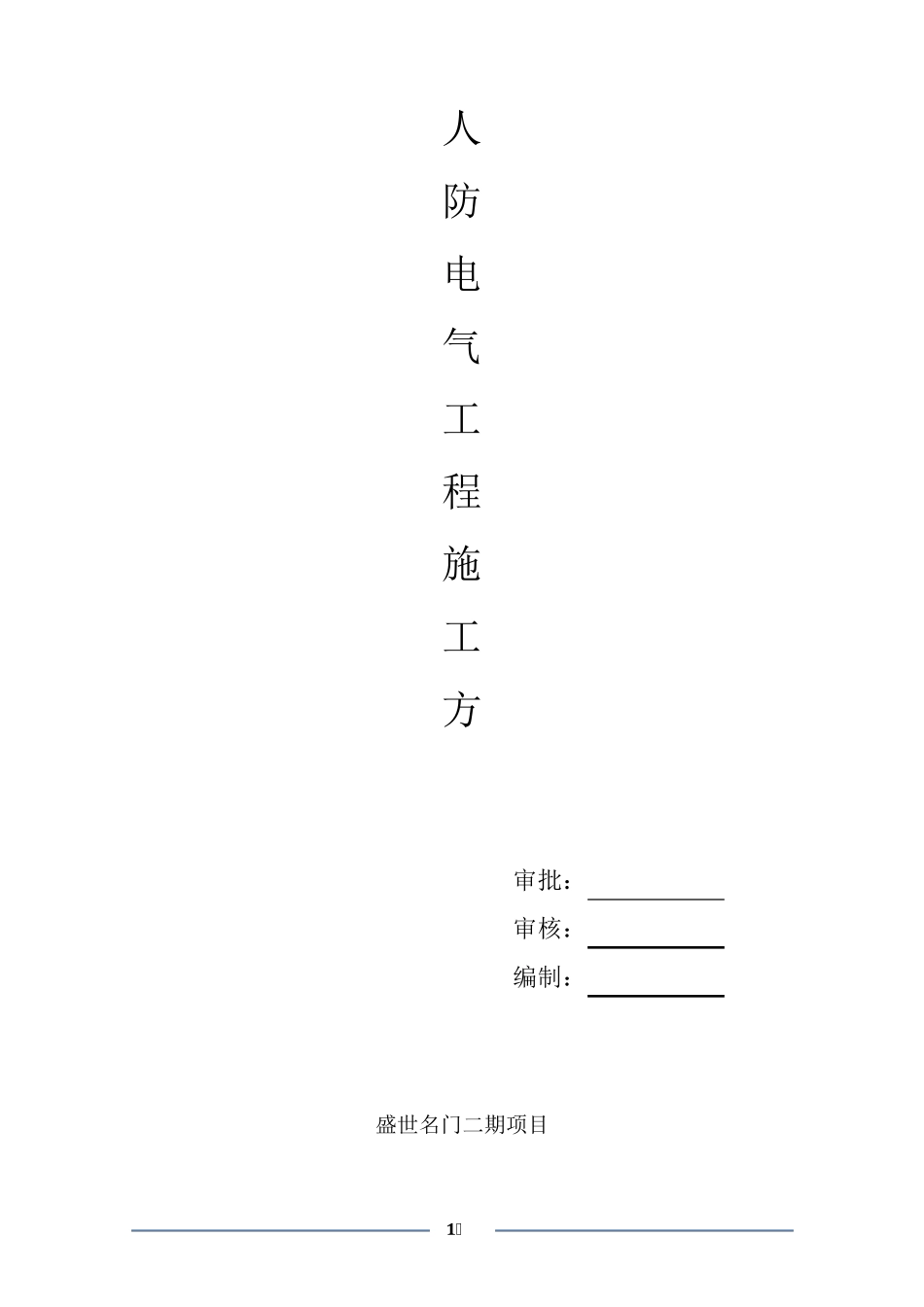

人防电气工程施工方案

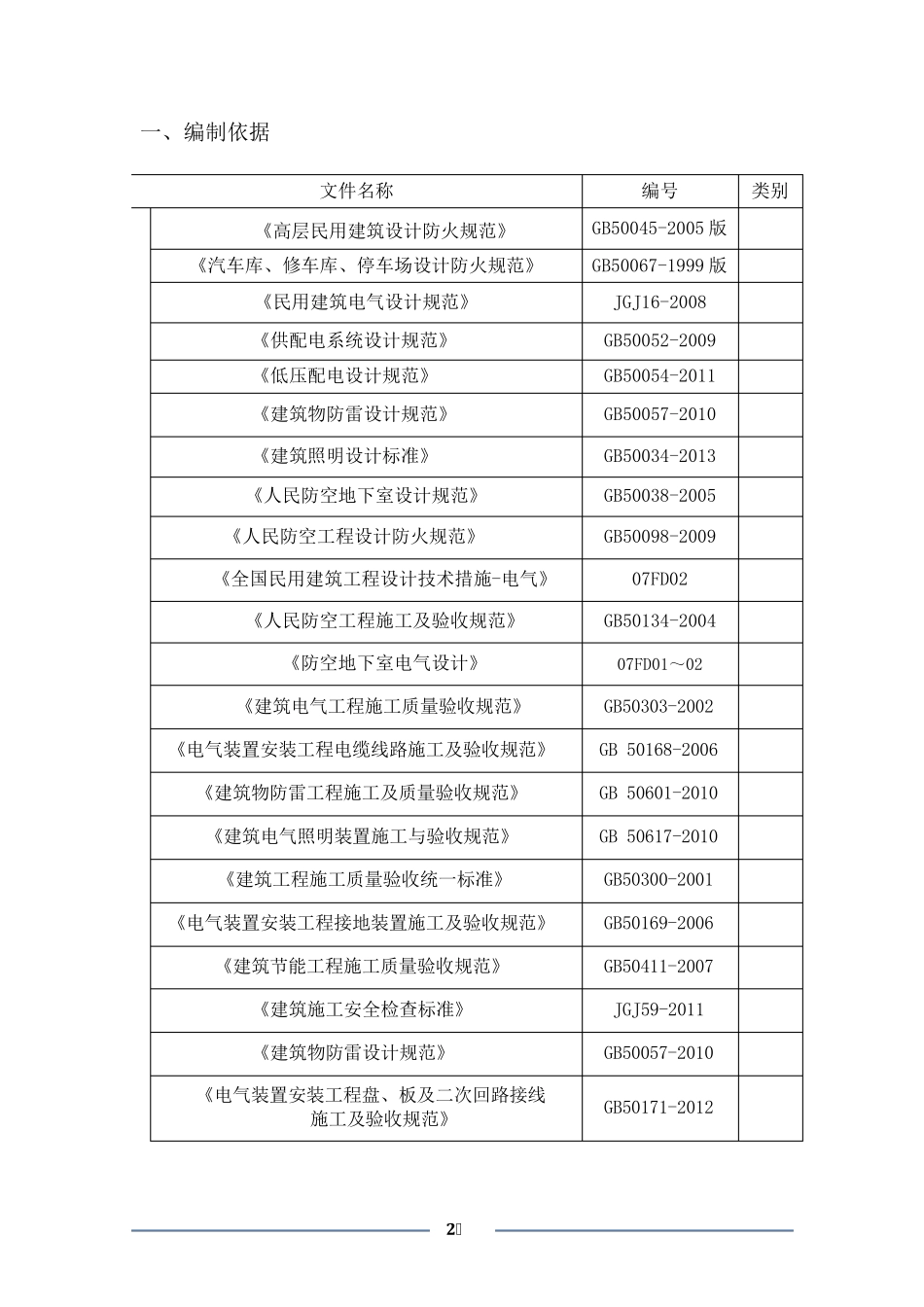

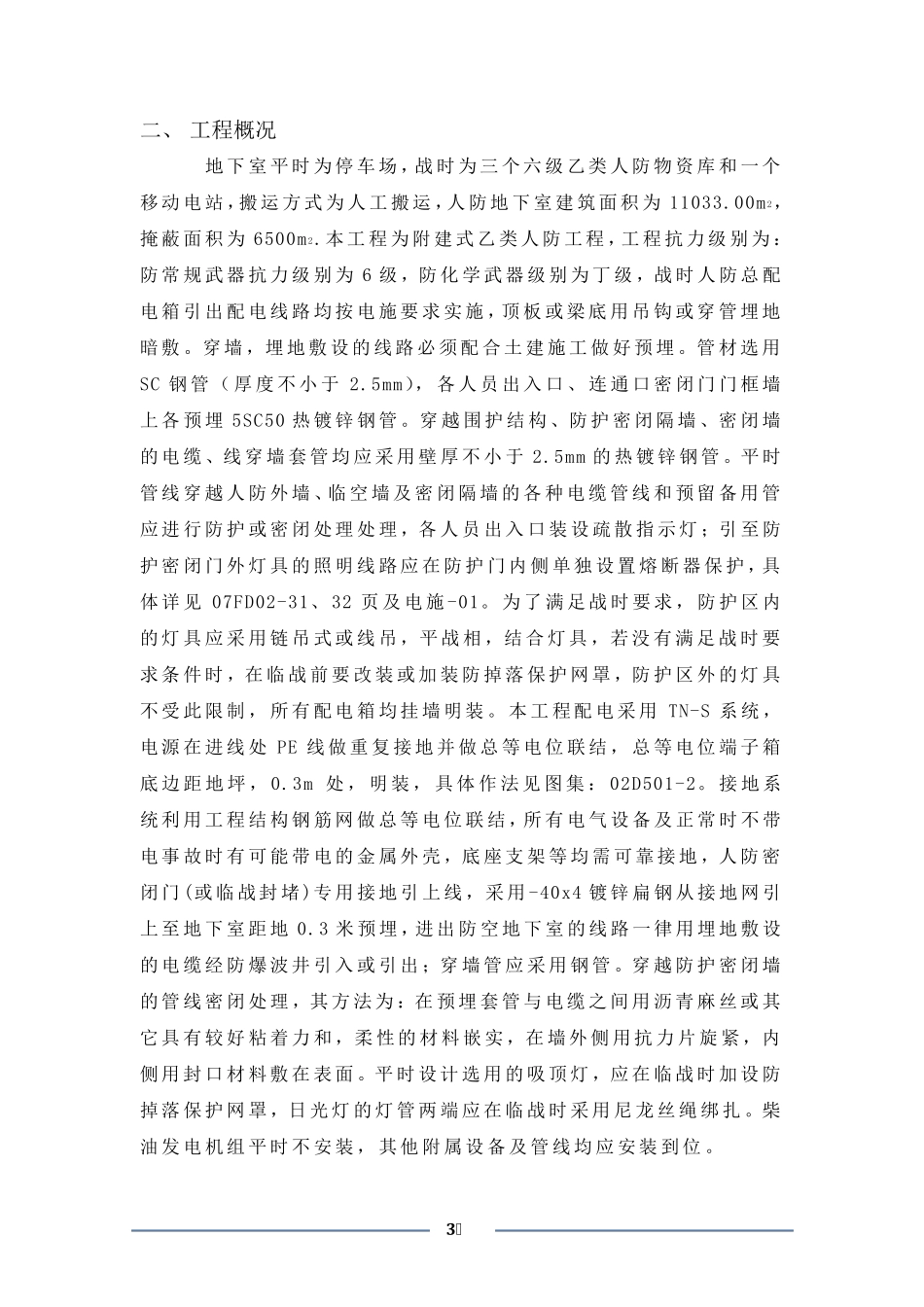

1 人 防 电 气 工 程 施 工 方 审批： 审核： 编制： 盛世名门二期项目 2 一、编制依据 文件名称 编号 类别 《高层民用建筑设计防火规范》 GB50045-2005 版 《汽车库、修车库、停车场设计防火规范》 GB50067-1999 版 《民用建筑电气设计规范》 JGJ16-2008 《供配电系统设计规范》 GB50052-2009 《低压配电设计规范》 GB50054-2011 《建筑物防雷设计规范》 GB50057-2010 《建筑照明设计标准》 GB50034-2013 《人民防空地下室设计规范》 GB50038-2005 《人民防空工程设计防火规范》 GB50098-2009 《全国民用建筑工程设计技术措施-电气》 07FD02 《人民防空工程施工及验收规范》 GB50134-2004 《防空地下室电气设计》 07FD01～02 《建筑电气工程施工质量验收规范》 GB50303-2002 《电气装置安装工程电缆线路施工及验收规范》 GB 50168-2006 《建筑物防雷工程施工及质量验收规范》 GB 50601-2010 《建筑电气照明装置施工与验收规范》 GB 50617-2010 《建筑工程施工质量验收统一标准》 GB50300-2001 《电气装置安装工程接地装置施工及验收规范》 GB50169-2006 《建筑节能工程施工质量验收规范》 GB50411-2007 《建筑施工安全检查标准》 JGJ59-2011 《建筑物防雷设计规范》 GB50057-2010 《电气装置安装工程盘、板及二次回路接线 施工及验收规范》 GB50171-2012 3 二、 工程概况 地 下 室 平 时 为 停 车 场 ，战 时 为 三 个 六 级 乙 类 人 防 物 资 库 和 一 个移 动 电 站 ，搬 运 方 式 为 人 工 搬 运 ，人 防 地 下 室 建 筑 面 积 为 11033.00m 2，掩 蔽 面 积 为 6500m 2.本 工 程 为 附 建 式 乙 类 人 防 工 程 ，工 程 抗 力 级 别 为 ：防 常 规 武 器 抗 力 级 别 为 6 级 ，防 化 学 武 器 级 别 为 丁 级 ，战 时 人 防 总 配电 箱 引 出 配 电 线 路 均 按 电 施 要 求 实 施 ，顶 板 或 梁 底 用 吊 钩 或 穿 管 埋 地暗 敷 。穿 墙 ，埋 地 敷 设 的 线 路 必 须 配 合 土 建 施 工 做 好 预 埋 。管 材 选 用SC 钢 管 （ 厚 度 不 小 于 2.5mm）， 各 人 员 出 入 口 、 连 通 口 密 闭 门 门 框 墙上 各 预 埋 5SC50 热 镀 锌 钢 管 。穿 越 围 ...
