人防结构计算书

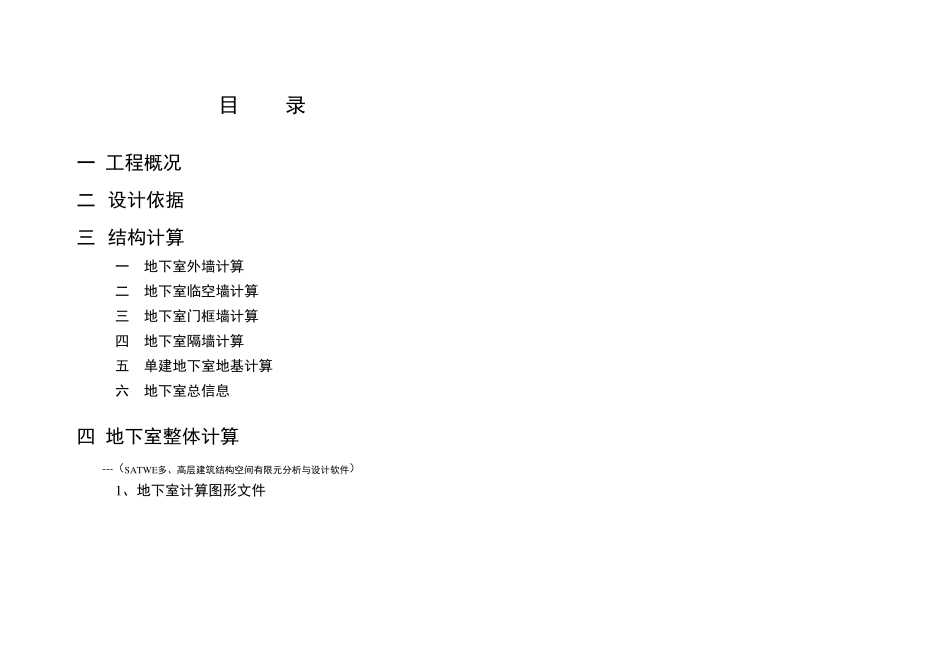

目 录 一 工程概况 二 设计依据 三 结构计算 一 地下室外墙计算 二 地下室临空墙计算 三 地下室门框墙计算 四 地下室隔墙计算 五 单建地下室地基计算 六 地下室总信息 四 地下室整体计算 ---（SATW E多、高层建筑结构空间有限元分析与设计软件） 1、地下室计算图形文件 2 一.工程概况 1、 该 工 程 位 于 安 成 镇 经 济 开 发 区 对 面 ， 该 项 目 主 要 包 括 2幢 32层 、 11层 住 宅 楼 。 2、 本 院 负 责 设 计 人 防 地 下 室 部 分 ， 该 地 下 室 功 能 平 时 为 小 型 汽 车 停 车 库 ,战 时 为 甲 类 核 6、 常 6级 二 等 人 员 掩 蔽 所 。地 下 一 层 ， 单 建 人 防 地 下 室 层 高 为 3.900m， 主 楼 部 分 层 高 为 4.400m。 地 下 室 的 抗 浮 水 位 取 地 表 下 27.900m（ 绝对 标 高 ） 。 材 料 强 度 : 顶 板 C35； 内 墙 C35； 底 板 C35； 外 墙 C35， 上 部 落 下 来 的 剪 力 墙 C40。 钢 筋 为 ： HRB400 二 设计依据 《 人 民 防 空 地 下 室 设 计 规 范 》 (GB 50038-2005) 《 混 凝 土 结 构 设 计 规 范 》 (GB50010-2010) 《 建 筑 抗 震 设 计 规 范 》 (GB50011-2010)（ 2010版 ） 《 建 筑 结 构 荷 载 规 范 》 (GB 50009-2001)（ 2006版 ） 《 建 筑 地 基 基 础 设 计 规 范 》 (GB 50007-2002) 《 地 下 工 程 防 水 技 术 设 计 规 范 》 （ GB50108-2008） 中 国 建 筑 科 学 研 究 院 PKPM系 列 软 件 及北京理正人 防 工 程 设 计 结 构 软 件 RESJ。 三.结构计算 1 、 地 下 室 抗 浮 计 算： 1.确定抗 浮 水 位 ， 计 算浮 力 根据《 岩土 工 程 勘察报告》 设 计 抗 浮 水 位 按绝 对 标 高 27.9m考虑。 建 成 后的 地 下 车 库 底 板 顶 标 高 为 24.6m，板 厚400mm， 顶 板 顶 标 高 为 28.5， 板 厚300mm， 故地 下 水 浮 力 为 ： Qf=(3.9+0.4-0.6) x10=37KN/m2 中 柱： (以8.4x6.65=55.86为 一 计 算单 元) 2.计 算抗 浮 荷 载 中 柱： 自重=覆土 重+顶 板 自重荷 载 标 准值+ 柱自重荷...
