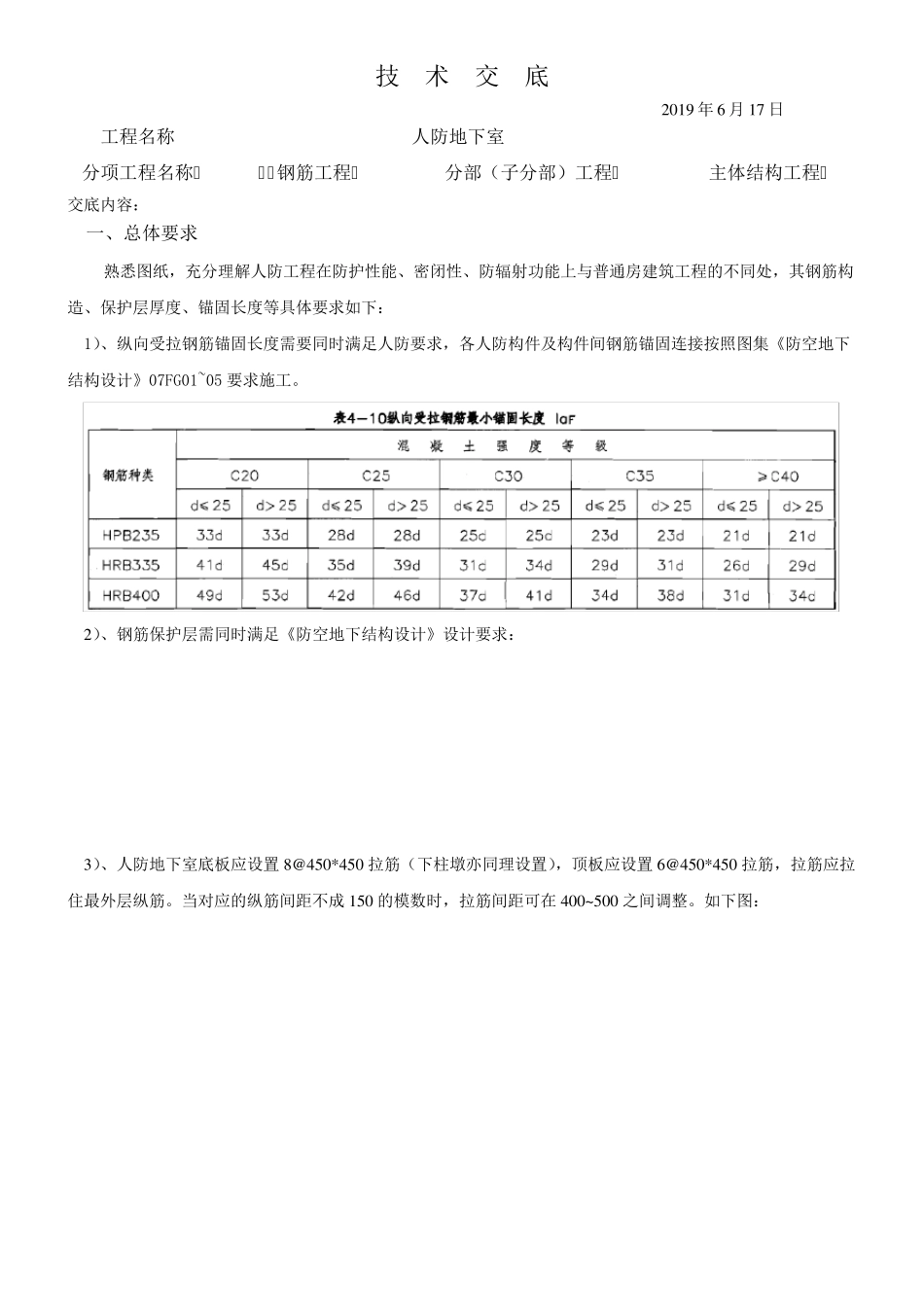

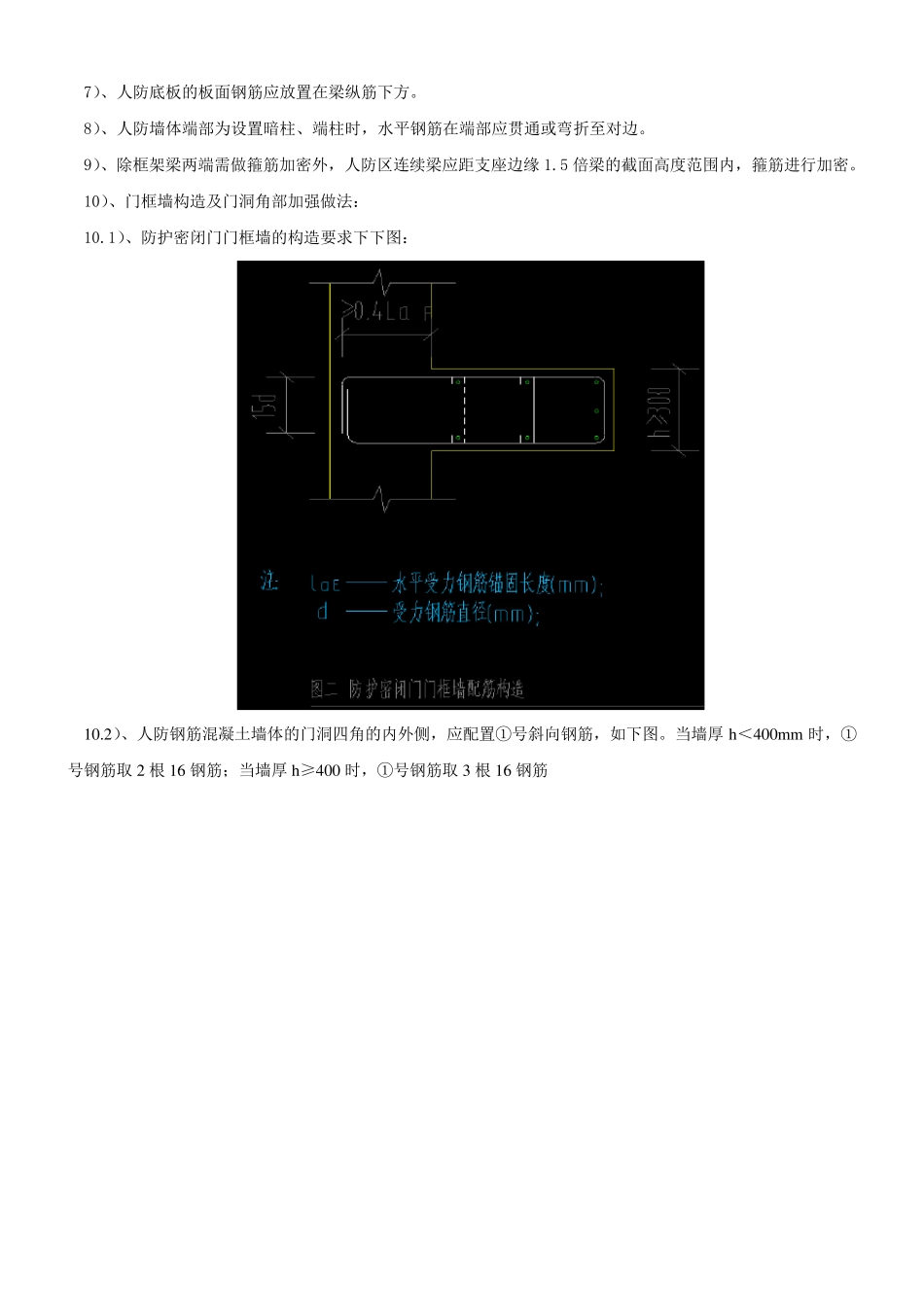

技 术 交 底 2019 年6 月17 日 工程名称 人防地下室 分项工程名称 钢筋工程 分部（子分部）工程 主体结构工程 交底内容： 一、总体要求 熟悉图纸，充分理解人防工程在防护性能、密闭性、防辐射功能上与普通房建筑工程的不同处，其钢筋构造、保护层厚度、锚固长度等具体要求如下： 1）、纵向受拉钢筋锚固长度需要同时满足人防要求，各人防构件及构件间钢筋锚固连接按照图集《防空地下结构设计》07FG01~05 要求施工。 2）、钢筋保护层需同时满足《防空地下结构设计》设计要求： 3）、人防地下室底板应设置 8@450*450 拉筋（下柱墩亦同理设置），顶板应设置 6@450*450 拉筋，拉筋应拉住最外层纵筋。当对应的纵筋间距不成 150 的模数时，拉筋间距可在 400~500 之间调整。如下图： 4 ）、门框墙下门槛、侧墙、上挡墙均设置拉筋，拉筋需按照图集《防空地下结构设计》要求。举例如下（箭头指拉钩，框选指防护分区内外之分）： 5）、人防混凝土墙有防护区内、外之分，施工时应充分理解防护分、外是如何划分的，注意防护区内外钢筋排布，以免钢筋排放错误。 6）、防护密闭门上暗梁及其钢筋应沿门框宽度通长设置，门框洞口边有混凝土柱时伸入柱内，无混凝土柱时则伸至第一道与其垂直相交的混凝土墙内。 7）、人防底板的板面钢筋应放置在梁纵筋下方。 8）、人防墙体端部为设置暗柱、端柱时，水平钢筋在端部应贯通或弯折至对边。 9）、除框架梁两端需做箍筋加密外，人防区连续梁应距支座边缘1.5 倍梁的截面高度范围内，箍筋进行加密。 10）、门框墙构造及门洞角部加强做法： 10.1）、防护密闭门门框墙的构造要求下下图： 10.2）、人防钢筋混凝土墙体的门洞四角的内外侧，应配置①号斜向钢筋，如下图。当墙厚h＜400m m 时，①号钢筋取2 根16 钢筋；当墙厚h≥400 时，①号钢筋取3 根16 钢筋 11 ）、防倒塌棚架预埋件应按照钢结构图纸平时预埋到位。 1 2 )、预埋套管洞口加强如下： 1 3 ）、人防区钢筋绑扎应满扎，即所有钢筋交叉点均应绑扎到位。 1 4 ）、现场钢筋验收时，不得提前封闭模板。 二、 施 工 准 备: 1、认真熟悉图纸，严格按照施工图纸和16G101～16G101-3、《防空地下室设计荷载及结构构造》07G01~05、《人民防空工程防护设备选用图集》RF01-2008等标准图集及有关规范标准、设计变更，正确计算材料单，下料正确，制作加工按规范标准及设计要求制作。 2﹑在加工前出具详细的加工配料...
