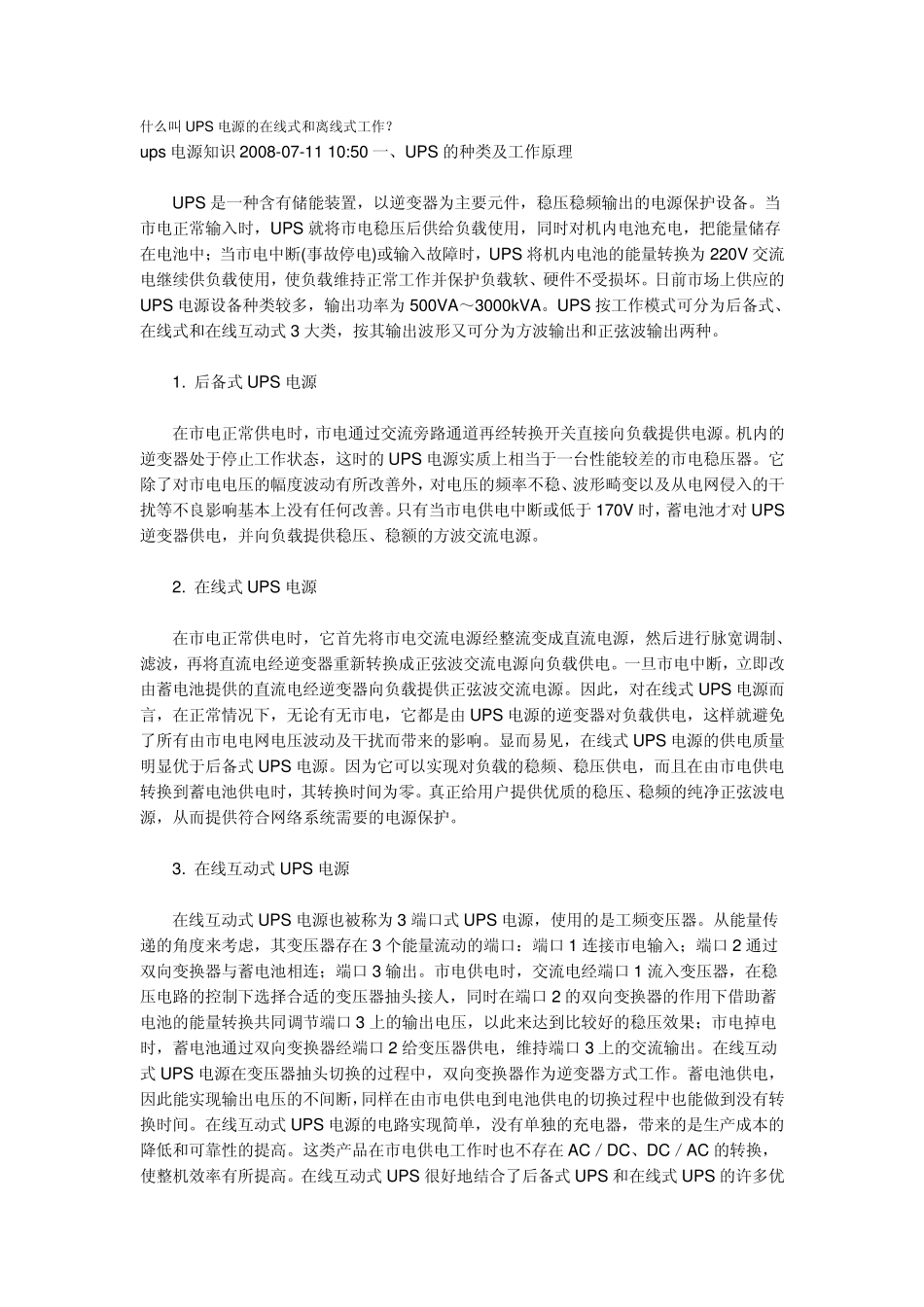

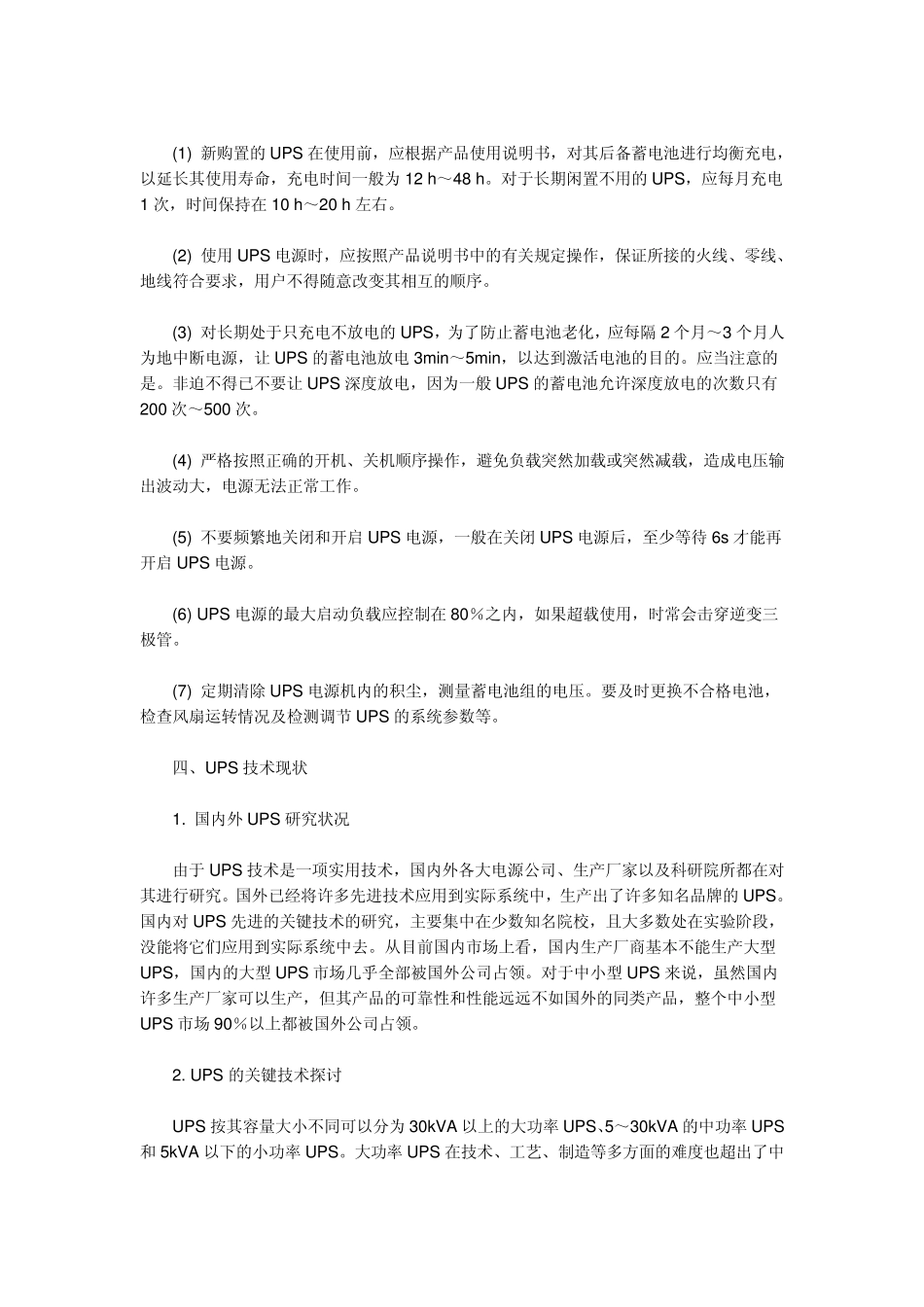

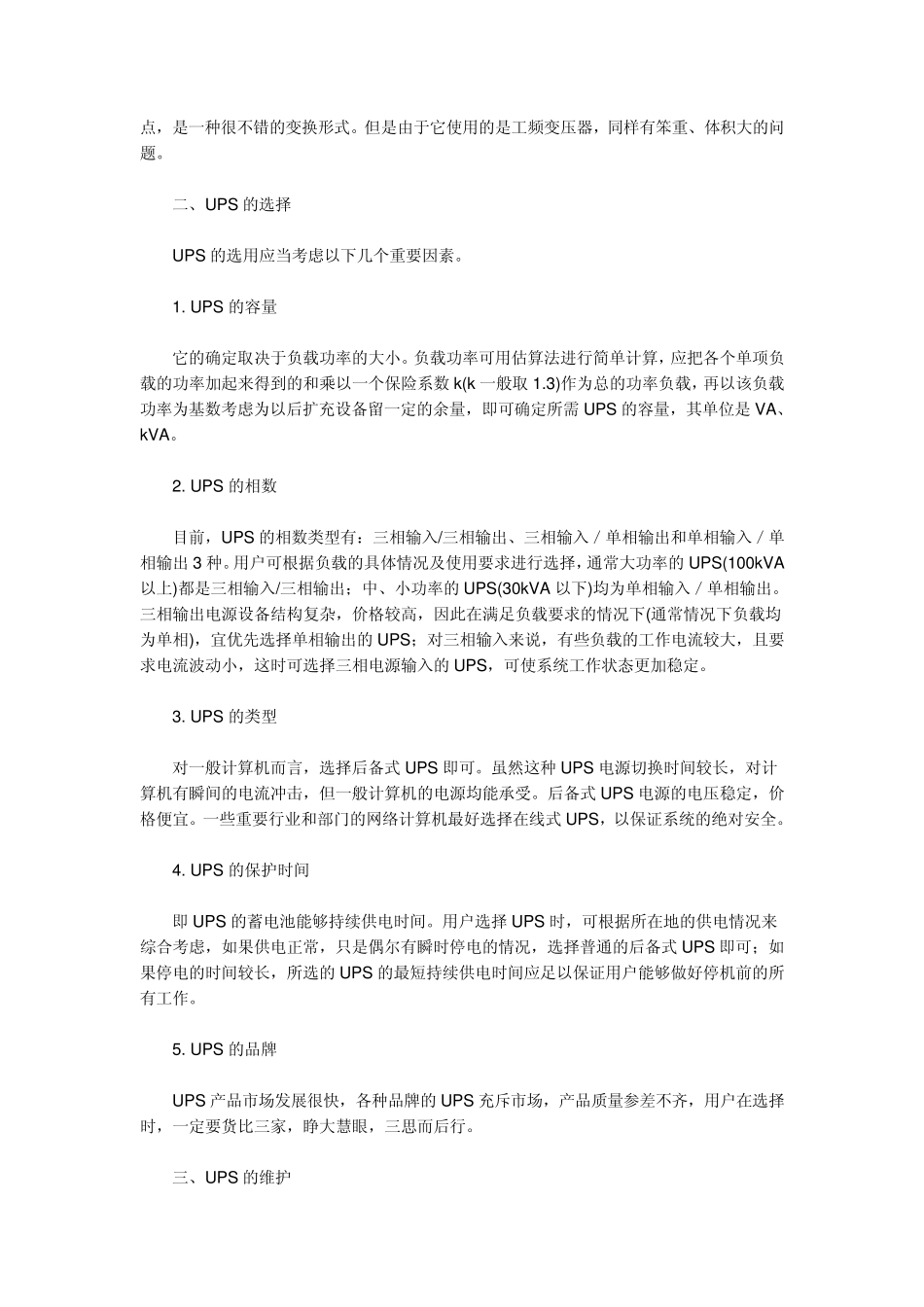

什么叫UPS 电源的在线式和离线式工作？ ups 电源知识2008-07-11 10:50 一、UPS 的种类及工作原理 UPS 是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。当市电正常输入时，UPS 就将市电稳压后供给负载使用，同时对机内电池充电，把能量储存在电池中；当市电中断(事故停电)或输入故障时，UPS 将机内电池的能量转换为 220V 交流电继续供负载使用，使负载维持正常工作并保护负载软、硬件不受损坏。日前市场上供应的UPS 电源设备种类较多，输出功率为 500VA～3000kVA。UPS 按工作模式可分为后备式、在线式和在线互动式3 大类，按其输出波形又可分为方波输出和正弦波输出两种。 1. 后备式UPS 电源 在市电正常供电时，市电通过交流旁路通道再经转换开关直接向负载提供电源。机内的逆变器处于停止工作状态，这时的UPS 电源实质上相当于一台性能较差的市电稳压器。它除了对市电电压的幅度波动有所改善外，对电压的频率不稳、波形畸变以及从电网侵入的干扰等不良影响基本上没有任何改善。只有当市电供电中断或低于 170V 时，蓄电池才对 UPS逆变器供电，并向负载提供稳压、稳额的方波交流电源。 2. 在线式UPS 电源 在市电正常供电时，它首先将市电交流电源经整流变成直流电源，然后进行脉宽调制、滤波，再将直流电经逆变器重新转换成正弦波交流电源向负载供电。一旦市电中断，立即改由蓄电池提供的直流电经逆变器向负载提供正弦波交流电源。因此，对在线式UPS 电源而言，在正常情况下，无论有无市电，它都是由 UPS 电源的逆变器对负载供电，这样就避免了所有由市电电网电压波动及干扰而带来的影响。显而易见，在线式UPS 电源的供电质量明显优于后备式UPS 电源。因为它可以实现对负载的稳频、稳压供电，而且在由市电供电转换到蓄电池供电时，其转换时间为零。真正给用户提供优质的稳压、稳频的纯净正弦波电源，从而提供符合网络系统需要的电源保护。 3. 在线互动式UPS 电源 在线互动式UPS 电源也被称为 3 端口式UPS 电源，使用的是工频变压器。从能量传递的角度来考虑，其变压器存在3 个能量流动的端口：端口 1 连接市电输入；端口 2 通过双向变换器与蓄电池相连；端口 3 输出。市电供电时，交流电经端口 1 流入变压器，在稳压电路的控制下选择合适的变压器抽头接人，同时在端口 2 的双向变换器的作用下借助蓄电池的能量转换共同调节端口 3 上的输出电压，以此来达到比较好的稳压...
