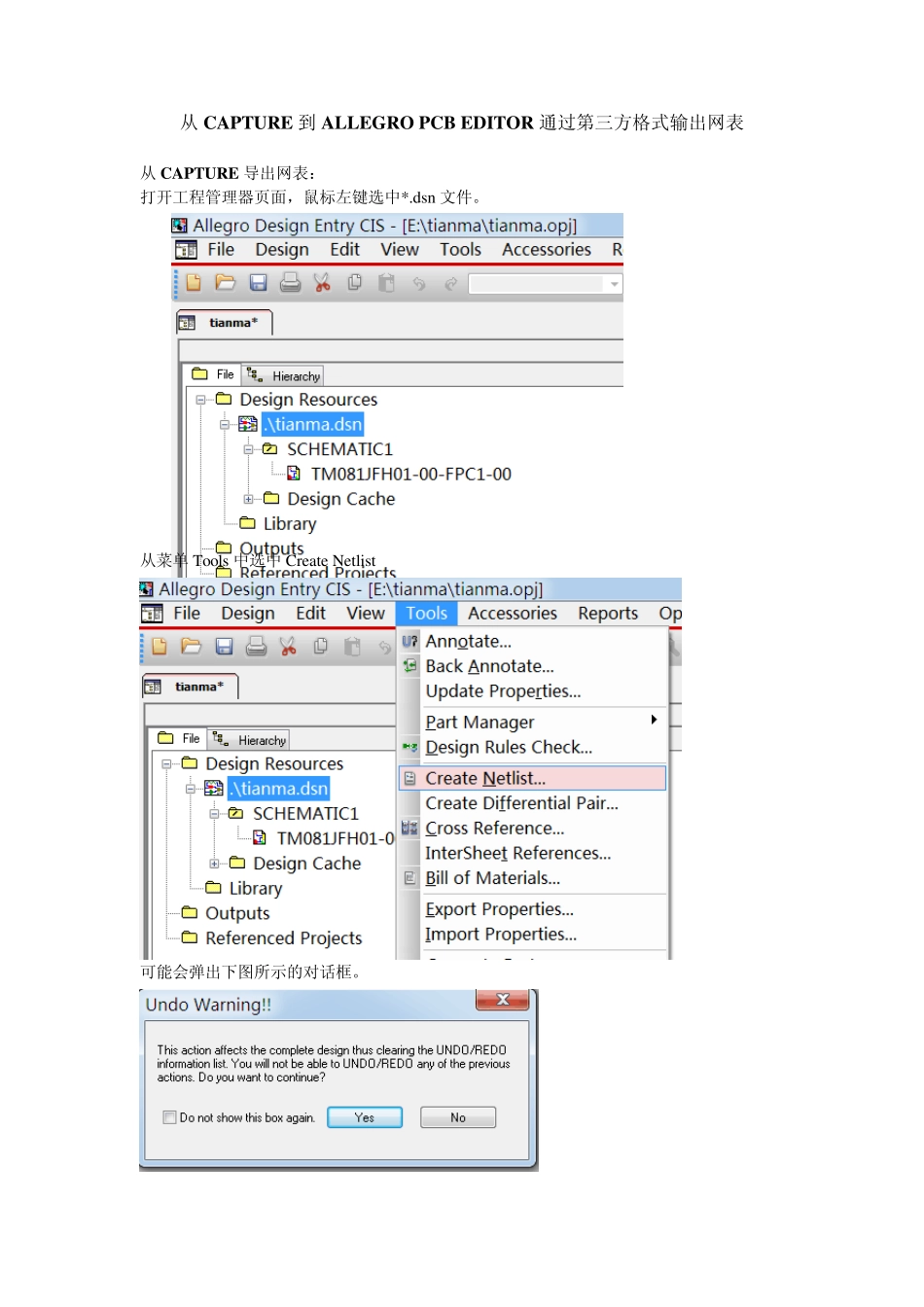

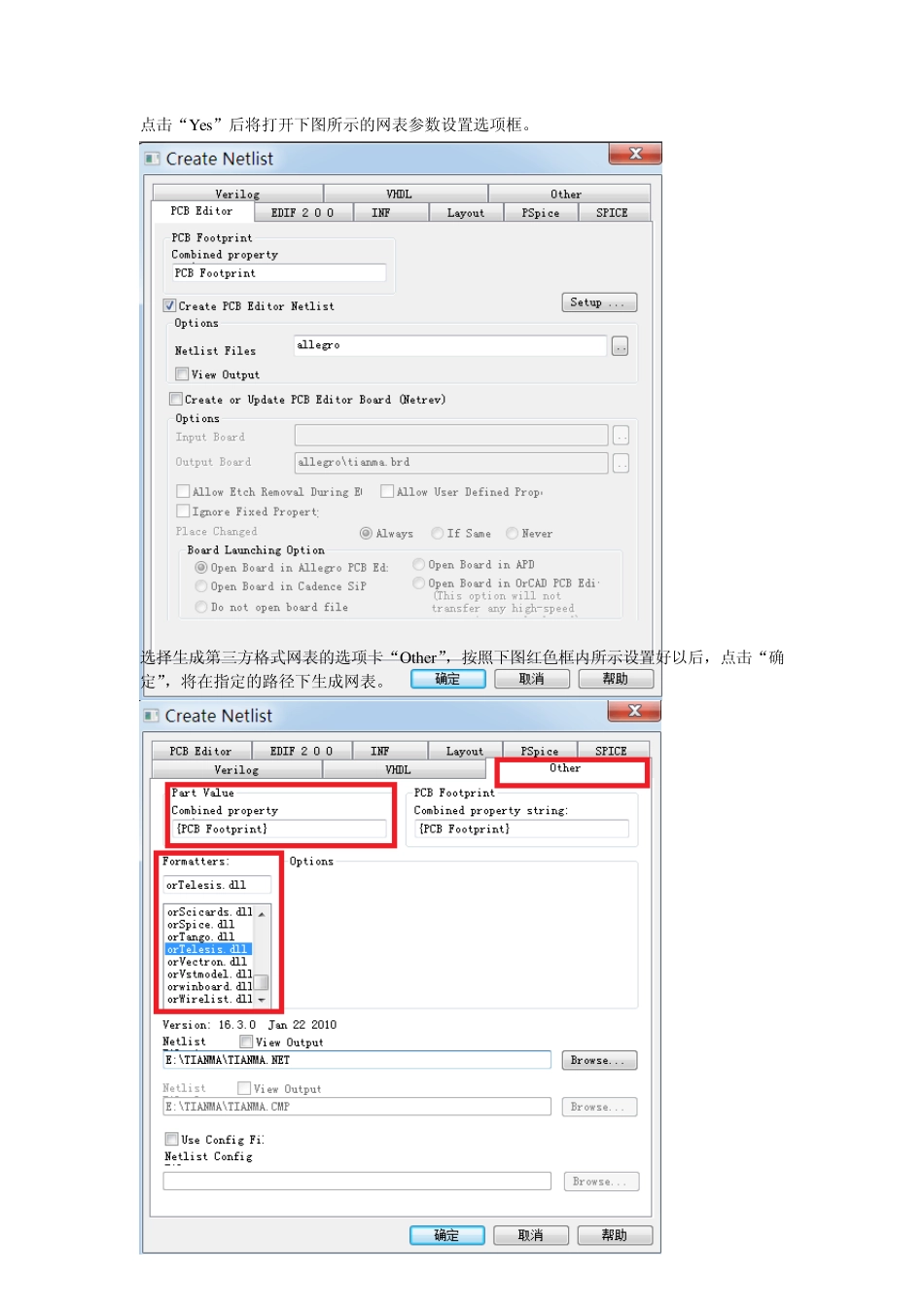

从CAPTURE 到ALLEGRO PCB EDITOR 通过第三方格式输出网表 从CAPTURE 导出网表： 打开工程管理器页面，鼠标左键选中*.dsn 文件。 从菜单 Tools 中选中Create Netlist 可能会弹出下图所示的对话框。 点击“Yes”后将打开下图所示的网表参数设置选项框。 选择生成第三方格式网表的选项卡“Other”，按照下图红色框内所示设置好以后，点击“确定”，将在指定的路径下生成网表。 导入网表前的准备工作 将telesis 格式的网表导入PCB 时需要使用器件封装的dev ice 信息。 如何生成 dev ice 文件: 用PCB EDITOR 打开某封装的*.dra 文件，在菜单 File 下选择 Create Dev ice 命令，程序将在当前目录下生成与*.dra 同名的*.tx t 文件。 逐一生成设计中所有元器件的dev ice 文件后，可以将他们整理到一个文件夹下，例如命名 dev ice 文件夹；然后需要在 PCB EDITOR 中将用户环境变量 dev path 指向其对应的路径。 该环境变量在菜单 Setu p-User Preference 中进行设置 在下面的界面中，点击 Path，然后 library ，选择 dev path 弹出下图所示的对话框。 按照下图所示的步骤设置正确的DEV ICE 库路径 用同样的方法可以设置焊盘库及器件封装库的库路径padpath 及psmpath 从PCB EDITOR 中导入网表 做好了上述的准备后，可以将网表导入到PCB 中了。 打开 PCB EDITOR，新建一个 brd 文件。 在菜单 File 中选择 Import-Logic，如下图所示 按照下图所示的步骤导入网表
