从数据流程图导出初始结构图方法

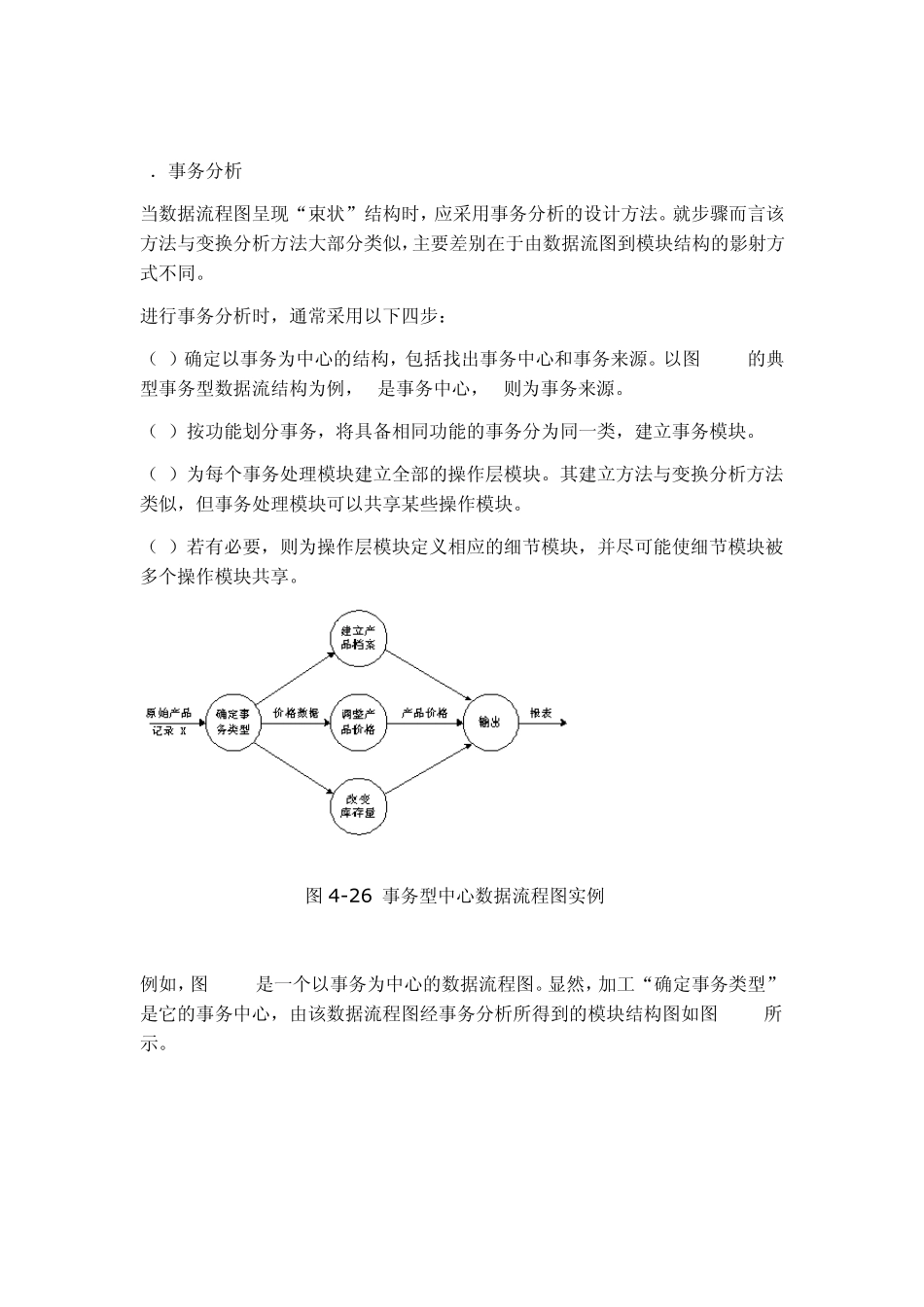

从数据流程图导出初始结构图方法 下面分别讨论通过“变换分析”和“事务分析”技术，导出“变换型”和“事务型”初始结构图的技术。 1 ． 变换分析 根据系统说明书，可以决定数据流程图中，哪些是系统的主处理。主处理一般是几股数据流汇合处的处理，也就是系统的变换中心，即逻辑输入和逻辑输出之间的处理。 确定逻辑输入——离物理输入端最远的，但仍可被看作系统输入的那个数据流即为逻辑输入。确定方法是从物理输入端开始，一步步向系统的中间移动，直至达到这 样一个数据流：它已不能再被看作为系统的输入，则其前一个数据流就是系统的逻辑输入。确定逻辑输出——离物理输出端最远的，但仍可被看作系统输出的那个数 据流即为逻辑输出。方法是从物理输出端开始，一步步向系统的中间反方向移动，直至达到这样一个数据流：它已不能再被看作为系统的输出，则其后一个数据流就 是系统的逻辑输出。对系统的每一股输入和输出，都用上面的方法找出相应的逻辑输入、输出。 逻辑输入和逻辑输出之间的加工，就是系统的主加工。如图4-24 所示。 图4-24(a) 初始DFD 图 图4-24(b) 找系统的主加工 2）设计模块的顶层和第一层 “顶层模块”也叫主控模块，其功能是完成整个程序要做的工作。在与主加工对应的位置上画出主模块。系统结构的“顶层”设计后，下层的结构就按输入、变换、输出等分支来分解。 设计模块结构的第一层：为逻辑输入设计一个输入模块，它的功能是向主模块提供数据；为逻辑输出设计一个输出模块，它的功能是输出主模块提供的数据；为主加工设计一个变换模块，它的功能是将逻辑输入变换成逻辑输出。 第一层模块同顶层主模块之间传送的数据应与数据流程图相对应。这里主模块控制并协调第一层的输入、变换、输出模块的工作。 （3）设计中、下层模块 由自顶向下、逐步细化的过程，为每一个上层模块设计下属模块。 输入模块的功能是向它的调用模块提供数据，由两部分组成：一部分是接受输入数据；另一部分是将这些数据变换成其调用模块所需要的数据。在有多个输入模块的情况下，我们可为每一个输入模块设计两个下层模块，其中一个是输入，另一个是变换。 输出模块的功能是将其调用模块提供的数据变换成输出的形式。也就是说，要为每一个输出模块设计两个下层模块，其中一个是变换，另一个是输出。 该过程自顶向下递归进行，直到系统的物理输入端或物理输出端为止，如图 4-25所示。 图 4-25 由变换型数据流程图导出...
