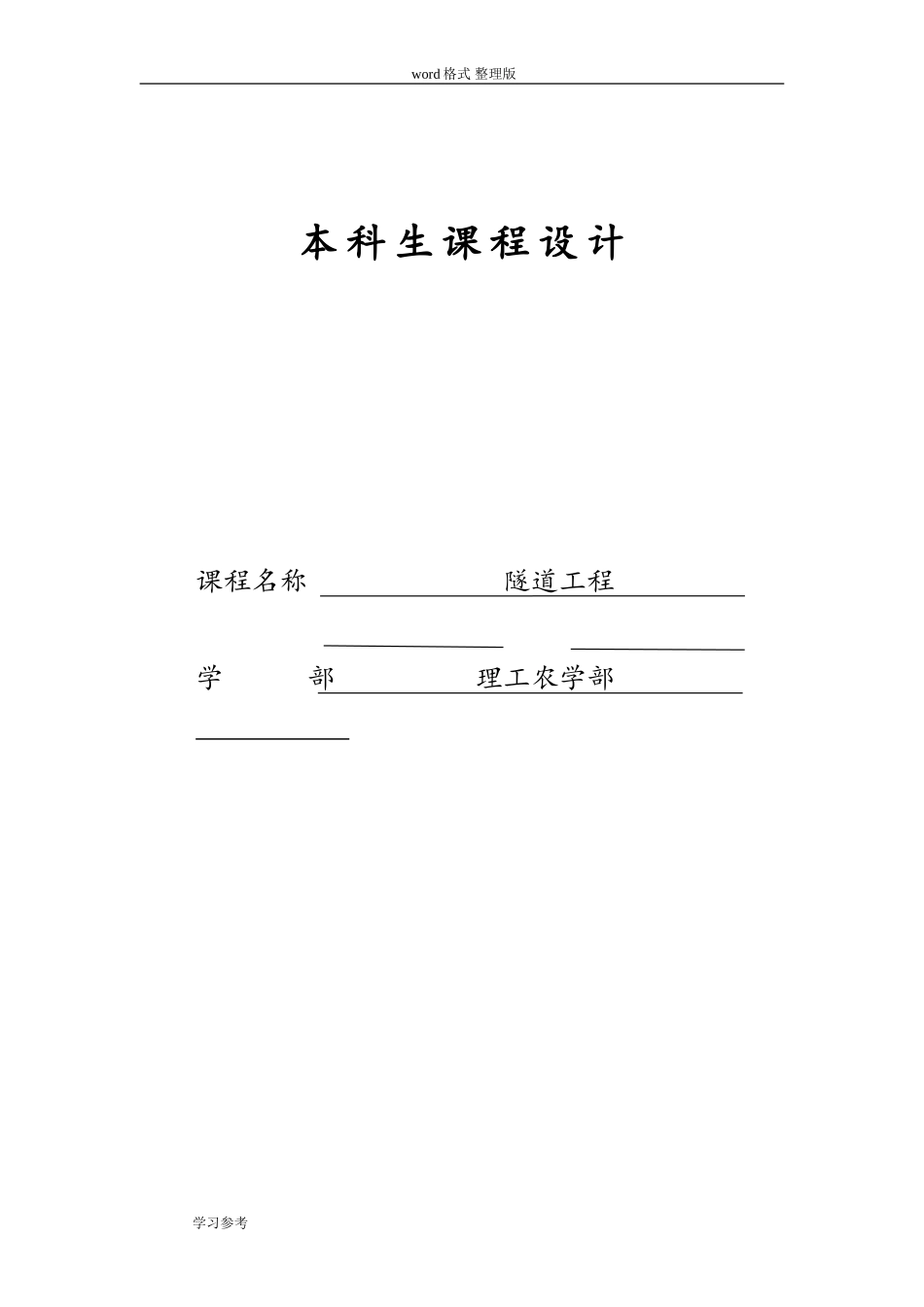

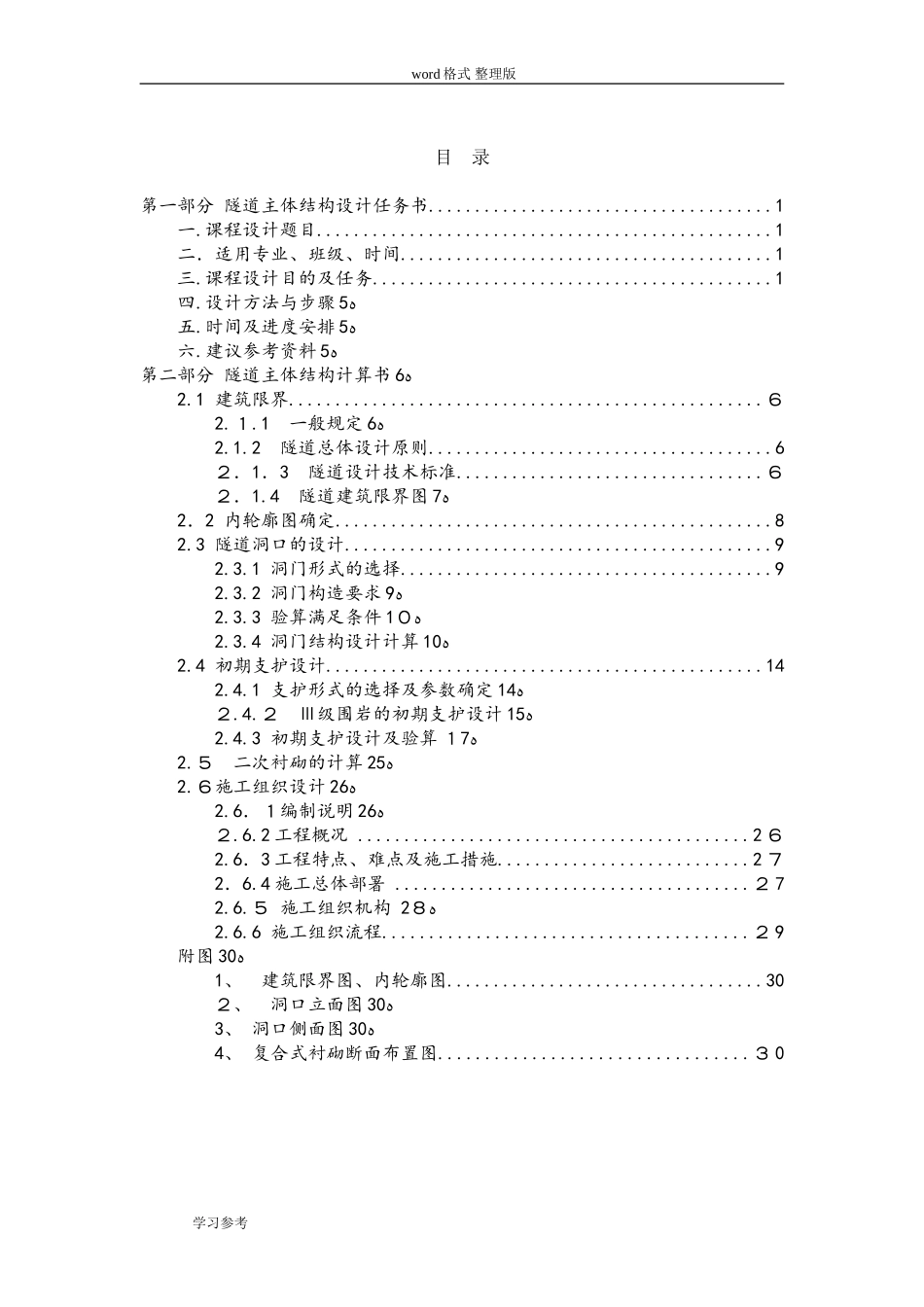

word格式整理版本科生课程设计课程名称隧道工程学部理工农学部学习参考word格式整理版目录第一部分隧道主体结构设计任务书.....................................1一.课程设计题目.................................................1二．适用专业、班级、时间........................................1三.课程设计目的及任务...........................................1四.设计方法与步骤ﻩ5五.时间及进度安排ﻩ5六.建议参考资料ﻩ5第二部分隧道主体结构计算书ﻩ62.1建筑限界...................................................６2.１.1一般规定ﻩ62.1.2隧道总体设计原则.....................................6２．1．3隧道设计技术标准.................................６２．1.4隧道建筑限界图ﻩ72．2内轮廓图确定...............................................82.3隧道洞口的设计..............................................92.3.1洞门形式的选择........................................92.3.2洞门构造要求ﻩ92.3.3验算满足条件ﻩ1０2.3.4洞门结构设计计算ﻩ102.4初期支护设计...............................................142.4.1支护形式的选择及参数确定ﻩ14２.4.２Ⅲ级围岩的初期支护设计ﻩ152.4.3初期支护设计及验算ﻩ１72.５二次衬砌的计算ﻩ252.６施工组织设计ﻩ262.6．１编制说明ﻩ26２.6.2工程概况..........................................2６2.6．3工程特点、难点及施工措施...........................2７2．6.4施工总体部署......................................２72.6.５施工组织机构ﻩ2８2.6.6施工组织流程.......................................２9附图ﻩ301、建筑限界图、内轮廓图..................................30２、洞口立面图ﻩ303、洞口侧面图ﻩ304、复合式衬砌断面布置图.................................３0学习参考word格式整理版第一部分隧道主体结构设计任务书一.课程设计题目隧道主体结构设计二．适用专业、班级、时间张家界学院学院建筑工程专业三.课程设计目的及任务（一）设计目的:通过本设计掌握：建筑限界和内轮廓图;隧道洞口的设计；隧道洞身的设计及二次衬砌的验算；④施工组织设计。(二）设计任务:1．设计资料(1）隧道总体概况已知隧道为山岭两车道公路隧道,示意简图如图1.1所示。整个隧道原本分为左右线，并且左右线都为相向施工，但本次课程设计只要求设计单洞单向施工到达贯通位置的情况，只要求设计主洞的一般断面，不要求设计紧急停车带与横洞等附属洞室。隧道采用新奥法理念施工，隧道采用复合式衬砌，设计使用年限为1０0年。图1.1隧道示意图表1.1不同的围岩级别文中简写表示意义围岩情况描述Ⅲ级Ⅲ级围岩砂岩，岩体较完整，块状结构Ⅳ级Ⅳ级围岩页岩,岩体局部破碎，层状结构Ⅴ级Ⅴ级围岩砾岩，岩体破碎,泥质胶结学习参考word格式整理版表１.2围岩计算参数围岩级别重度(ｋN/ｍ3）弹性抗力系数(MPa/ｍ）变形模量(ＧPa）泊松比内摩擦角（°）粘聚力（MPa)Ⅲ级围岩25１２00２00．350１.５Ⅳ级围岩2３５0０６0.35３９0.7Ⅴ级围岩２０２０020．45２70.2表1.3不同的设计行车速度文中简写表示意义速A设计行车速度为1００km/h速B设计行车速度为80km/h速Ｃ设计行车速度为60km/h表1.４不同的隧道设计长度文中简写表示意义长A表示隧道设计长度1５00m长B表示隧道设计长度2500ｍ长C表示隧道设计长度３5０0m注:洞口段可选为40m长(2)隧道洞口段依据规范设计洞门并对洞门挡土墙进行验算。洞门挡土墙的倾斜度与嵌入基底深度根据规范选定。图1.２埋深示意图表1．５不同的洞口段埋深文中简写洞口段埋深(m)洞口A2.5洞口Ｂ3.５洞口Ｃ4.5（3)隧道洞身段学习参考word格式整理版根据围岩级别与隧道洞身段埋深计算围岩压力，根据《公路隧道设计规范》185页的荷载分担比例表,确定初期支护与二次衬砌的荷载分担比例。根据规范选定初期支护与二次衬砌的设计参数。表1.6不同的洞身段埋深文中简写隧道洞身段埋深(开挖轮廓线拱顶至地表的距离）洞身A15m洞身B30m洞身C5０m洞身D70m洞身E9０m洞身F1２0ｍ(4）验算二次衬砌的强度目...
