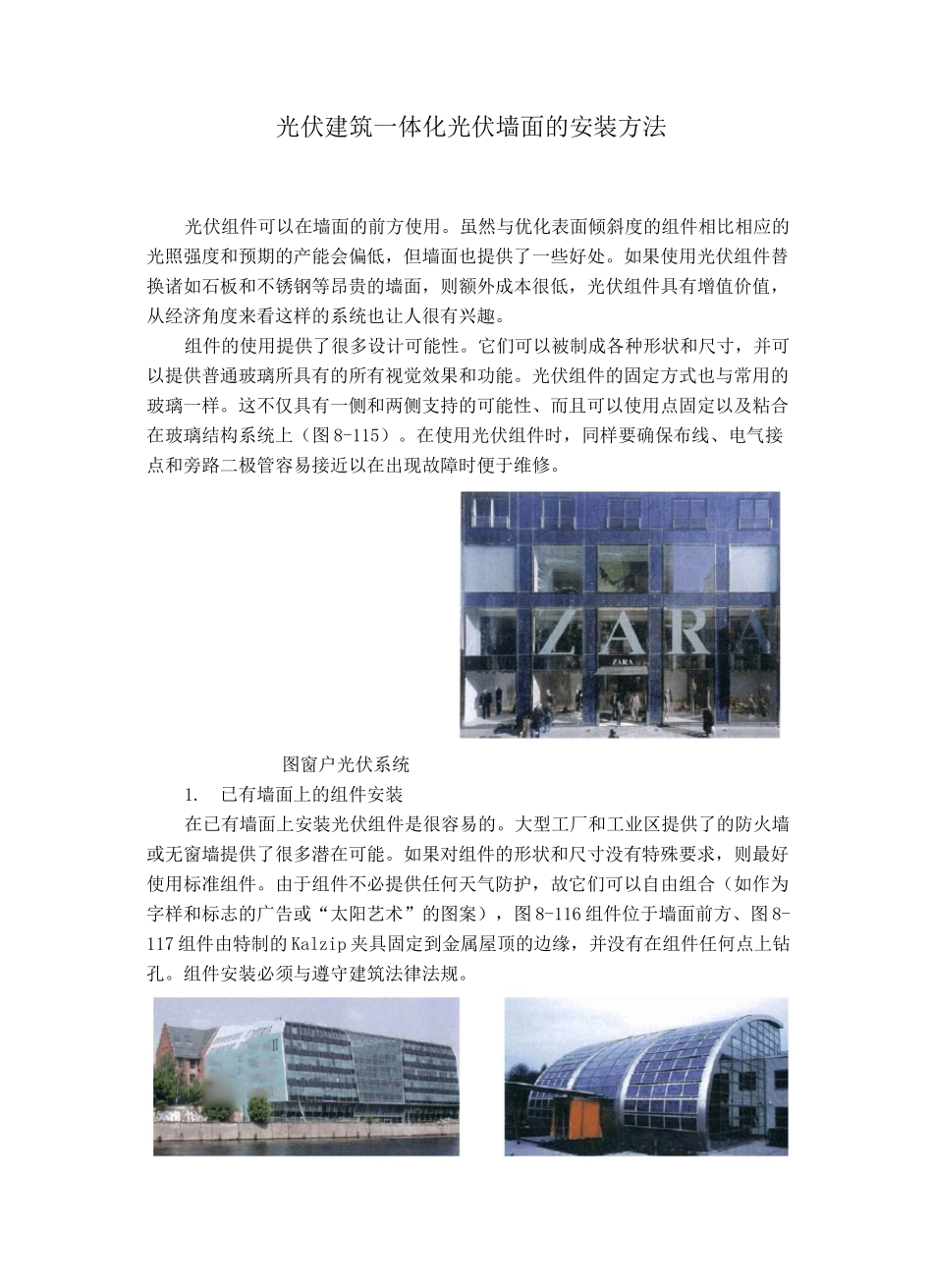

光伏建筑一体化光伏墙面的安装方法

gll'-光伏建筑一体化光伏墙面的安装方法光伏组件可以在墙面的前方使用。虽然与优化表面倾斜度的组件相比相应的光照强度和预期的产能会偏低，但墙面也提供了一些好处。如果使用光伏组件替换诸如石板和不锈钢等昂贵的墙面，则额外成本很低，光伏组件具有增值价值，从经济角度来看这样的系统也让人很有兴趣。组件的使用提供了很多设计可能性。它们可以被制成各种形状和尺寸，并可以提供普通玻璃所具有的所有视觉效果和功能。光伏组件的固定方式也与常用的玻璃一样。这不仅具有一侧和两侧支持的可能性、而且可以使用点固定以及粘合在玻璃结构系统上（图 8-115）。在使用光伏组件时，同样要确保布线、电气接点和旁路二极管容易接近以在出现故障时便于维修。图窗户光伏系统1.已有墙面上的组件安装在已有墙面上安装光伏组件是很容易的。大型工厂和工业区提供了的防火墙或无窗墙提供了很多潜在可能。如果对组件的形状和尺寸没有特殊要求，则最好使用标准组件。由于组件不必提供任何天气防护，故它们可以自由组合（如作为字样和标志的广告或“太阳艺术”的图案），图 8-116 组件位于墙面前方、图 8-117 组件由特制的 Kalzip 夹具固定到金属屋顶的边缘，并没有在组件任何点上钻孔。组件安装必须与遵守建筑法律法规。图 8-119 穿过木质结构（部件）的线管pointfixingInthemodulesprwsuresiripsrnodufamedatAhdardpointrixinginChejamliglazing 阻剖却图光伏组件位于墙面前方图夹具安装组件2.安装集成组件的墙面对于墙面集成系统，组件取代了墙面构架并冷或暖墙的作用。对于冷墙，它们取代了外部覆层；对于暖墙以及不热区域的前方，它们甚至完全取代了外部壳层。组件可以覆盖部分或整个墙面。光伏阵列起了三个作用：发电、外部封壳（天气防护、可能的隔热性等）和营销工具。光伏组必须满足同样的构造、结构以及法律要求，还要满足传统墙面构件所具有的防腐保护和经久耐用。关于结构、热保护、防潮、绝热和建筑物的能量消耗以及防火等要求应参照建筑法律法规。在结构上，墙面必需能承受自身的恒载、温度以及风力。3.组件固定&LruclurilsBdhntskzinQtwo-sididMnearrixing图墙面光伏组件的固定系统组件固定系统如图 8-118，下面的光伏暖墙和冷墙的举例根据常用的玻璃墙面结构的固定方式分类：镶玻璃条、压板、结构密封玻璃、两侧线支持固定、接缝处和组件上的点固定、以及墙面的加框标准组件。必须遵守各自的相关规定。4.镶玻璃条使用镶玻璃条将玻璃固...
