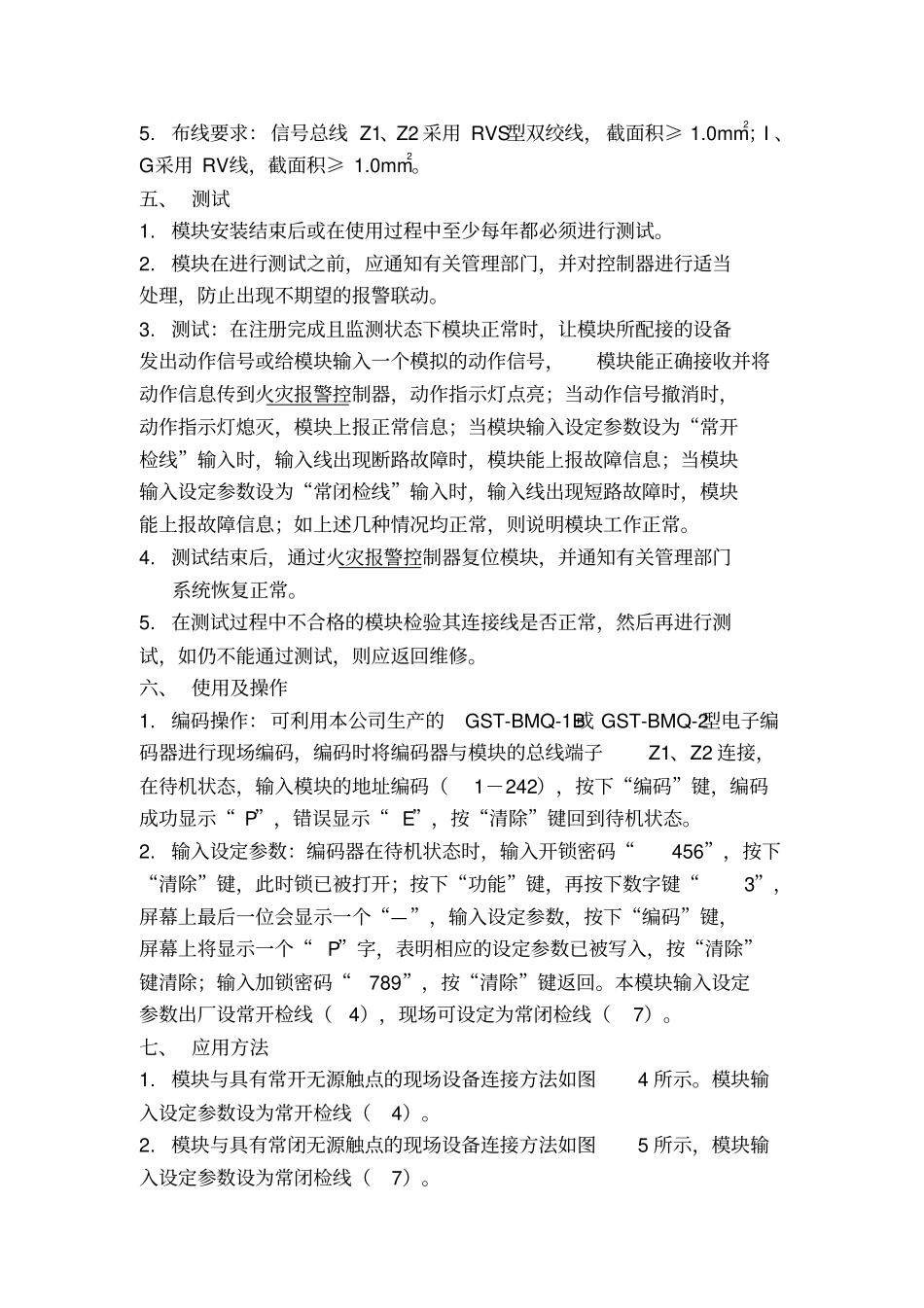

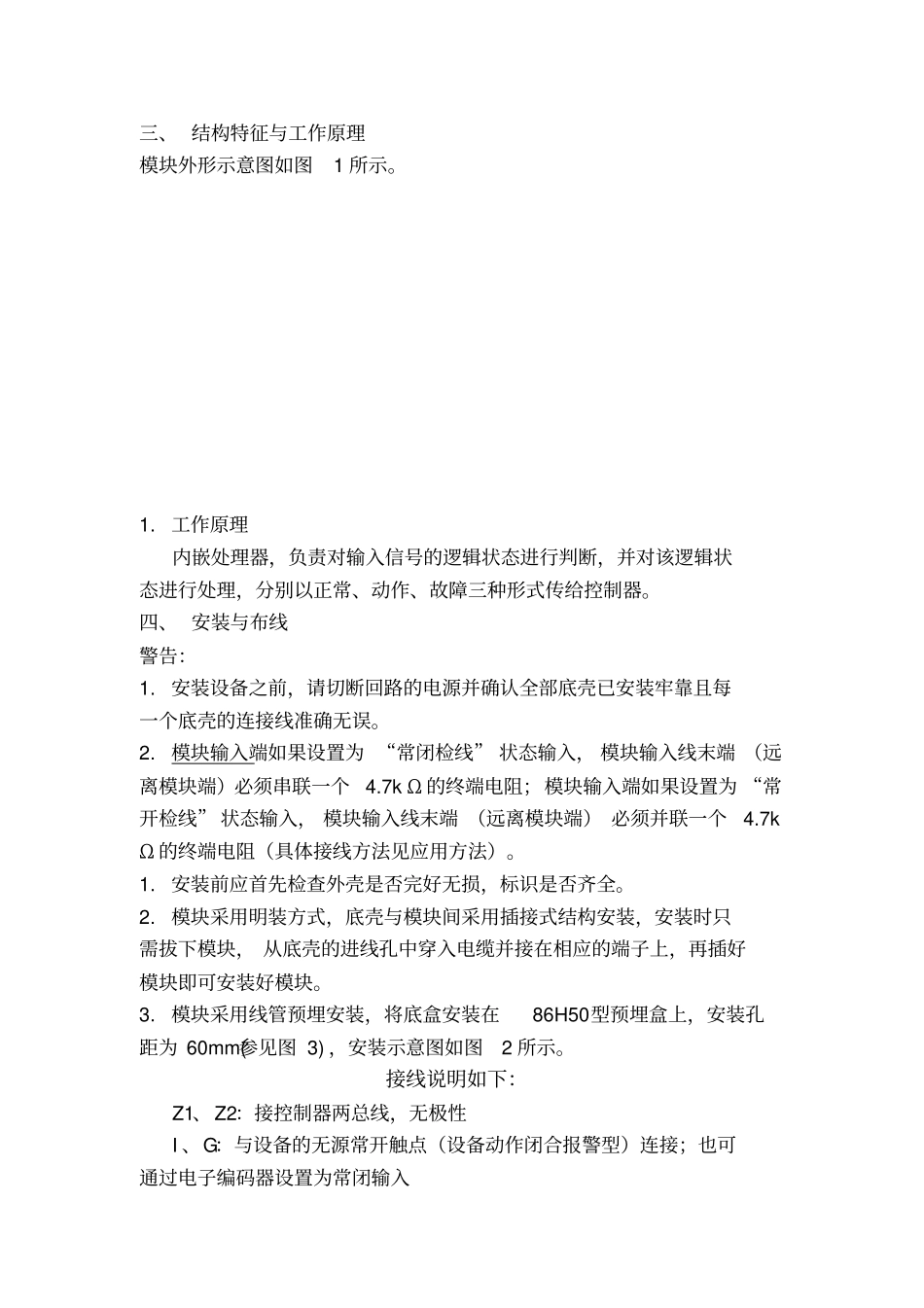

海湾 GST-LD-8300输入模块（信号模块）的安装说明书GST-LD-8300输入模块（以下简称模块），用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。一、 特点1. 输入端可现场设为常闭检线、常开检线输入，应与无源触点连接；2. 地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；3. 由微处理器对运行情况进行监视，分别以正常、动作、故障三种形式将模块的状态传给控制器；4. 电路部分和接线底壳采用插接方式，接触可靠、便于施工。二、 技术特性1. 工作电压：信号总线电压：总线24V 允许范围： 16V～28V2. 工作电流≤ 1mA3. 指示灯：红色（正常监视状态闪亮，动作时常亮）4. 编码方式： 电子编码方式， 占用一个总线编码点， 编码范围可在 1～242 之间任意设定5. 线制：与火灾报警控制器的信号二总线无极性连接6. 输入方式：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号；7. 使用环境：温度： -10 ℃～ +55℃相对湿度≤ 95%，不凝露8. 外形尺寸： 86mm×86mm× 43mm（带底壳）9. 壳体材料和颜色： ABS，瓷白10. 重量：约 126g（带底壳）11. 安装孔距： 60mm12. 执行标准： GB 16806-2006三、 结构特征与工作原理模块外形示意图如图1 所示。1. 工作原理内嵌处理器，负责对输入信号的逻辑状态进行判断，并对该逻辑状态进行处理，分别以正常、动作、故障三种形式传给控制器。四、 安装与布线警告：1. 安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。2. 模块输入端如果设置为 “常闭检线” 状态输入， 模块输入线末端 （远离模块端）必须串联一个 4.7k Ω 的终端电阻；模块输入端如果设置为 “常开检线” 状态输入， 模块输入线末端 （远离模块端） 必须并联一个4.7kΩ 的终端电阻（具体接线方法见应用方法）。1. 安装前应首先检查外壳是否完好无损，标识是否齐全。2. 模块采用明装方式，底壳与模块间采用插接式结构安装，安装时只需拔...
