雷尼绍探头编程步骤-V01

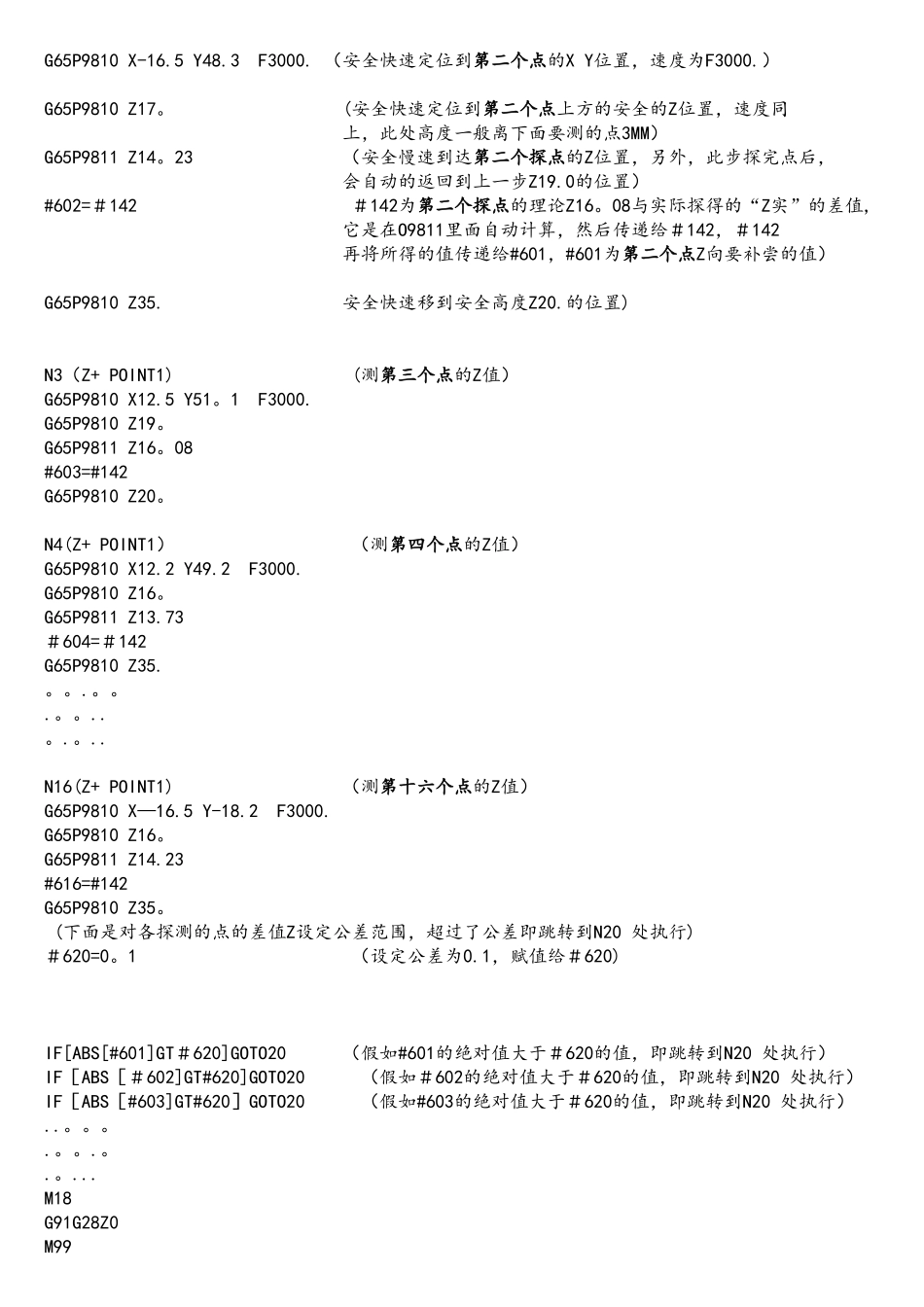

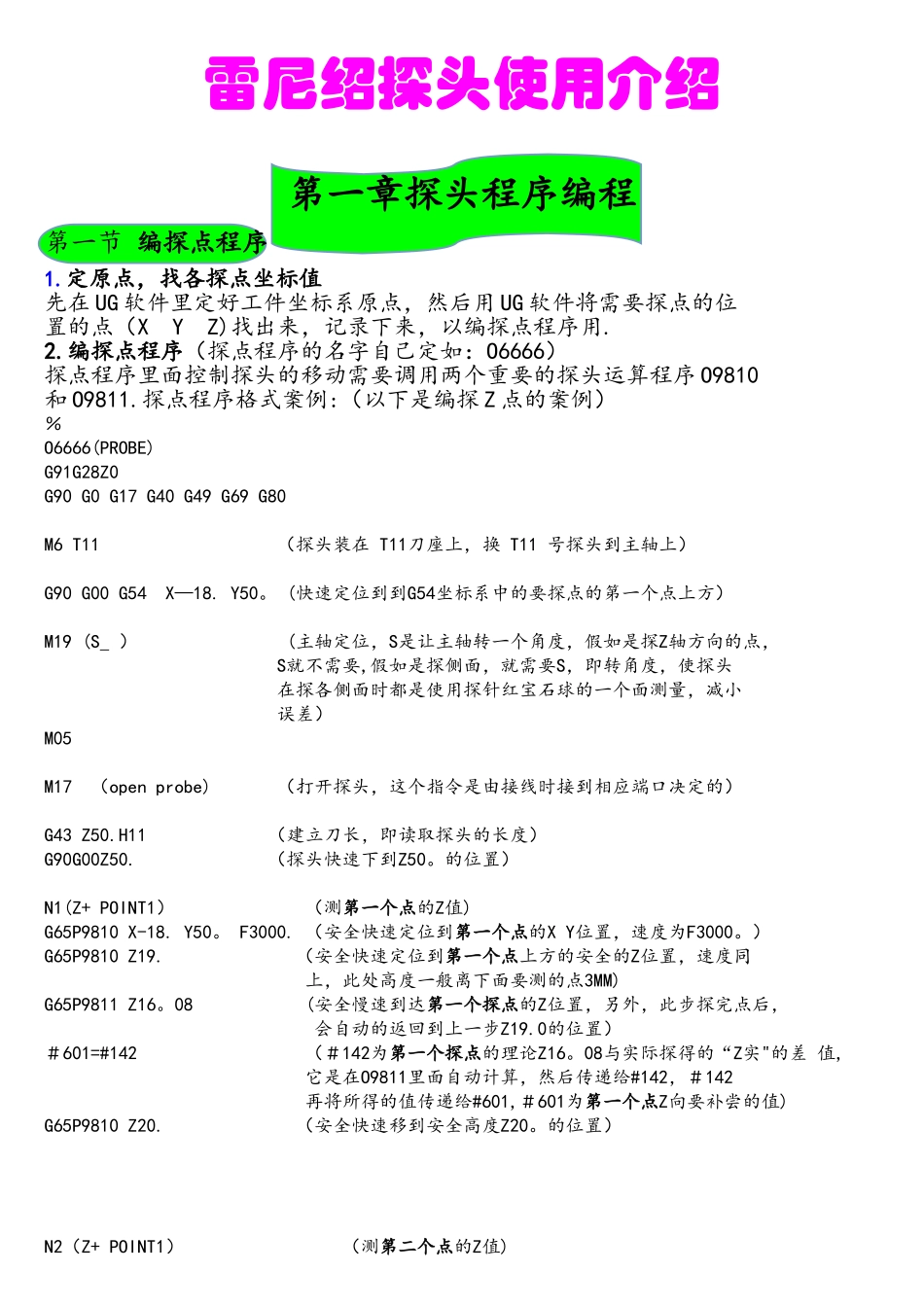

雷尼绍探头使用介绍第一章探头程序编程第一节 编探点程序 1.定原点，找各探点坐标值先在 UG 软件里定好工件坐标系原点，然后用 UG 软件将需要探点的位置的点（X Y Z)找出来，记录下来，以编探点程序用.2.编探点程序（探点程序的名字自己定如：O6666）探点程序里面控制探头的移动需要调用两个重要的探头运算程序 O9810 和 O9811.探点程序格式案例:（以下是编探 Z 点的案例）％O6666(PROBE) G91G28Z0 G90 G0 G17 G40 G49 G69 G80 M6 T11 （探头装在 T11刀座上，换 T11 号探头到主轴上）G90 G00 G54 X—18. Y50。 (快速定位到到G54坐标系中的要探点的第一个点上方）M19 (S_ ） (主轴定位，S是让主轴转一个角度，假如是探Z轴方向的点， S就不需要,假如是探侧面，就需要S，即转角度，使探头 在探各侧面时都是使用探针红宝石球的一个面测量，减小 误差）M05 M17 （open probe) （打开探头，这个指令是由接线时接到相应端口决定的） G43 Z50.H11 （建立刀长，即读取探头的长度）G90G00Z50. （探头快速下到Z50。的位置） N1(Z+ POINT1） （测第一个点的Z值)G65P9810 X-18. Y50。 F3000. （安全快速定位到第一个点的X Y位置，速度为F3000。）G65P9810 Z19. （安全快速定位到第一个点上方的安全的Z位置，速度同 上，此处高度一般离下面要测的点3MM)G65P9811 Z16。08 (安全慢速到达第一个探点的Z位置，另外，此步探完点后， 会自动的返回到上一步Z19.0的位置）＃601=#142 （＃142为第一个探点的理论Z16。08与实际探得的“Z实"的差 值, 它是在O9811里面自动计算，然后传递给#142，＃142 再将所得的值传递给#601,＃601为第一个点Z向要补尝的值)G65P9810 Z20. （安全快速移到安全高度Z20。的位置）N2（Z+ POINT1） （测第二个点的Z值)G65P9810 X-16.5 Y48.3 F3000. （安全快速定位到第二个点的X Y位置，速度为F3000.）G65P9810 Z17。 (安全快速定位到第二个点上方的安全的Z位置，速度同 上，此处高度一般离下面要测的点3MM）G65P9811 Z14。23 （安全慢速到达第二个探点的Z位置，另外，此步探完点后， 会自动的返回到上一步Z19.0的位置）#602=＃142 ＃142为第二个探点的理论Z16。08与实际探得的“Z实”的差值, 它是在O9811里面自动计算，然后传递给＃142，＃142 再将所得的值传递给#601，#601为第二个点Z向要补尝的值）G65P9810 Z35. 安全快速移到安全高度Z20.的位置)N3（Z+...
