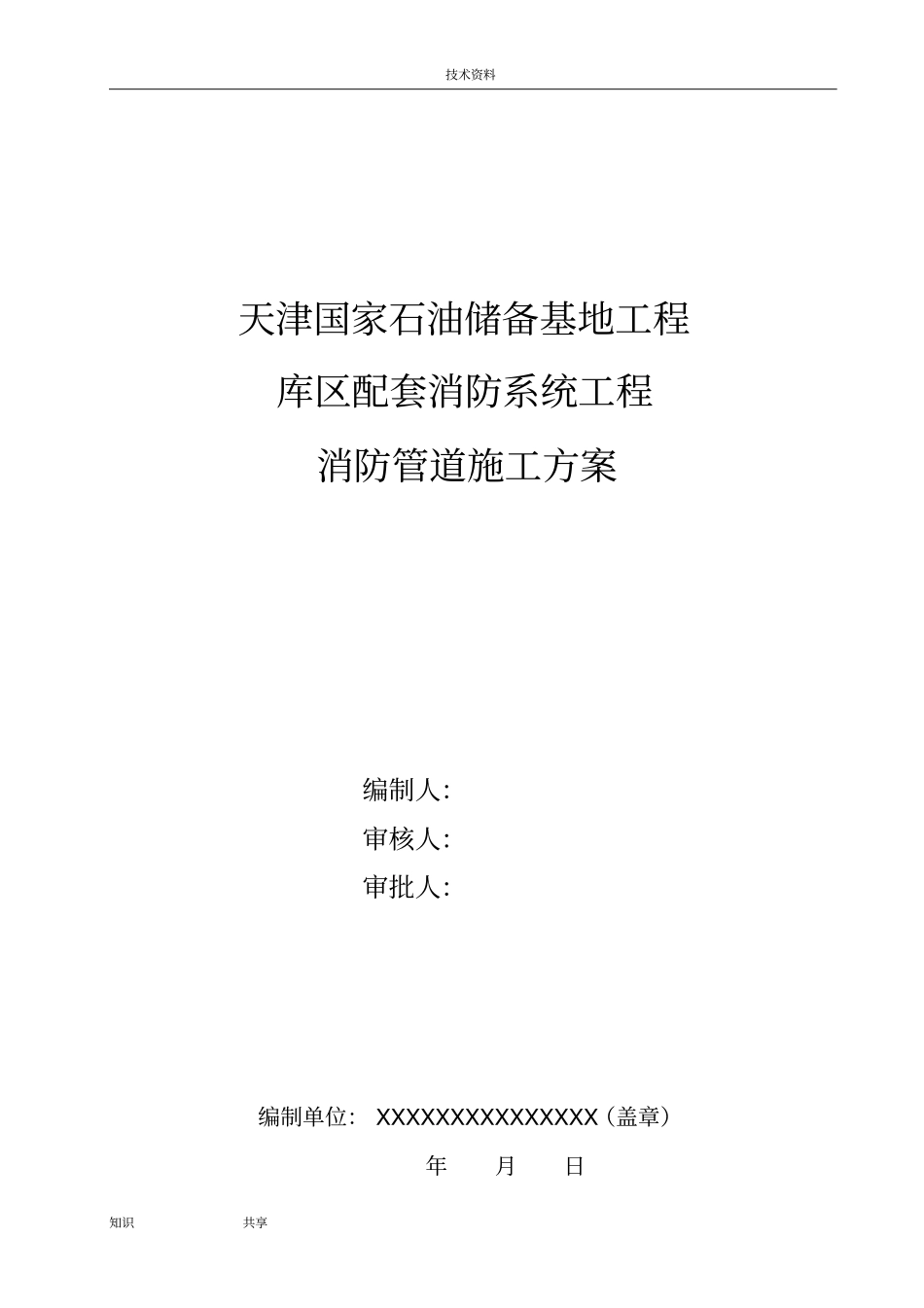

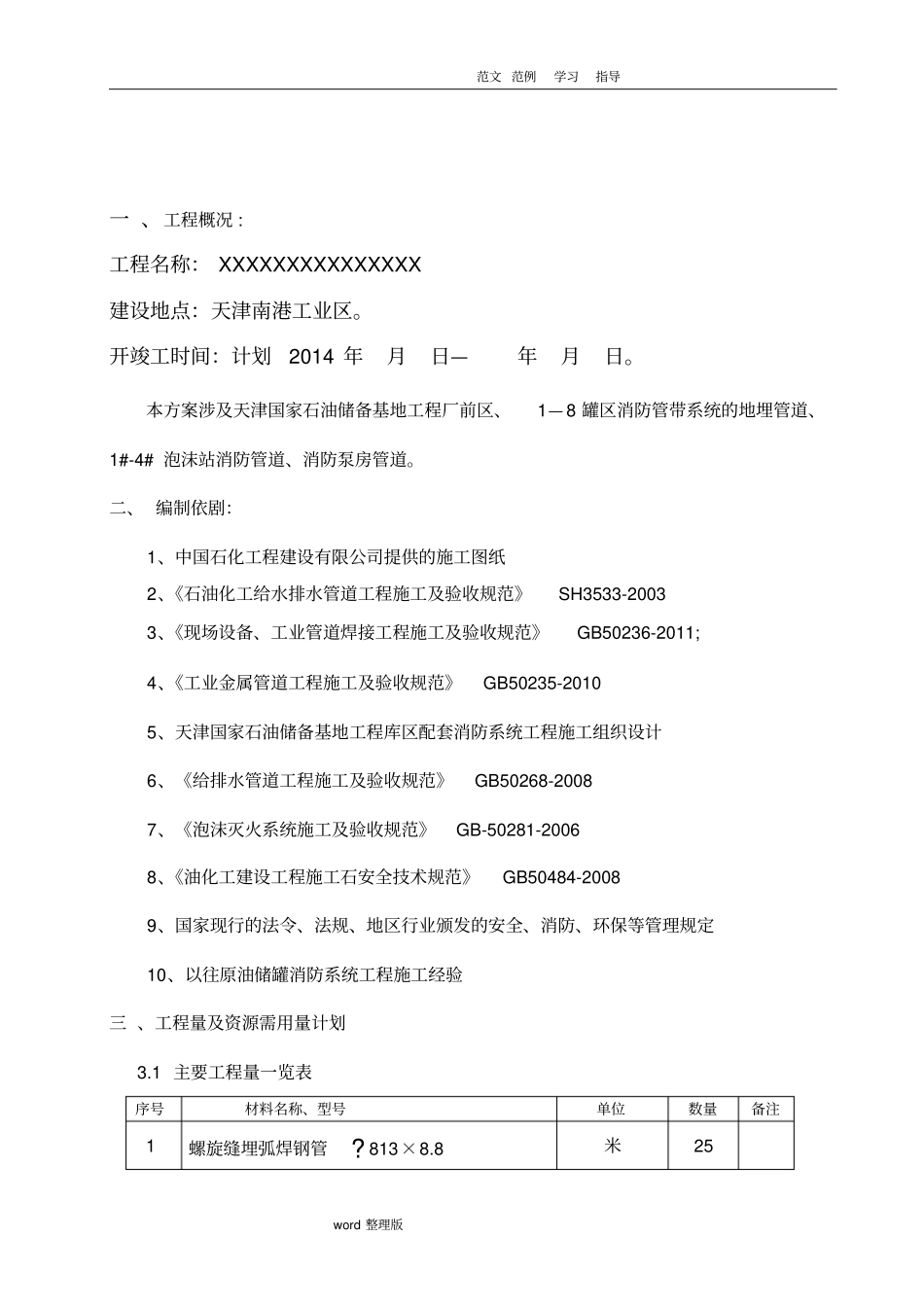

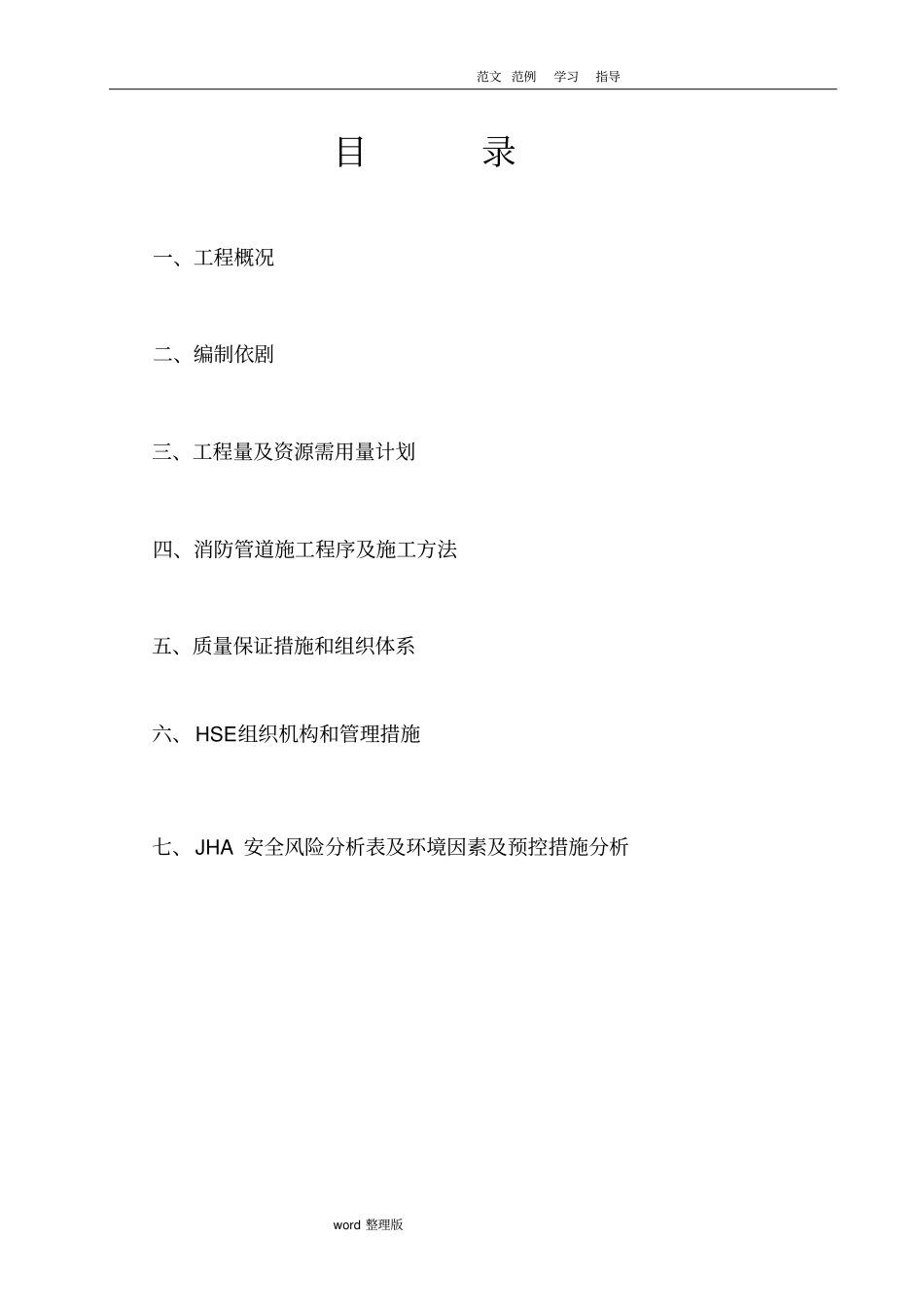

技术资料知识共享天津国家石油储备基地工程库区配套消防系统工程消防管道施工方案编制人：审核人：审批人：编制单位： XXXXXXXXXXXXXXX（盖章）年月日范文 范例学习指导word 整理版目录一、工程概况二、编制依剧三、工程量及资源需用量计划四、消防管道施工程序及施工方法五、质量保证措施和组织体系六、HSE组织机构和管理措施七、JHA 安全风险分析表及环境因素及预控措施分析范文 范例学习指导word 整理版一 、工程概况 : 工程名称： XXXXXXXXXXXXXXX 建设地点：天津南港工业区。开竣工时间：计划2014 年月日—年月日。本方案涉及天津国家石油储备基地工程厂前区、1— 8 罐区消防管带系统的地埋管道、1#-4# 泡沫站消防管道、消防泵房管道。二、 编制依剧：1、中国石化工程建设有限公司提供的施工图纸2、《石油化工给水排水管道工程施工及验收规范》SH3533-2003 3、《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011; 4、《工业金属管道工程施工及验收规范》GB50235-2010 5、天津国家石油储备基地工程库区配套消防系统工程施工组织设计6、《给排水管道工程施工及验收规范》GB50268-2008 7、《泡沫灭火系统施工及验收规范》GB-50281-2006 8、《油化工建设工程施工石安全技术规范》GB50484-2008 9、国家现行的法令、法规、地区行业颁发的安全、消防、环保等管理规定10、以往原油储罐消防系统工程施工经验三 、工程量及资源需用量计划3.1 主要工程量一览表序号材料名称、型号单位数量备注1 螺旋缝埋弧焊钢管? 813×8.8 米25 范文 范例学习指导word 整理版2 螺旋缝埋弧焊钢管? 610×7.1 米140 3 螺旋缝埋弧焊钢管? 406×7.1 米7606 4 螺旋缝埋弧焊钢管 ? 325×7.1 米2610 5 螺旋缝埋弧焊钢管 ? 273×8.8 米9601 6 无缝钢管 ? 219×6 米110 7 无缝钢管 ? 168×5 米822 8 无缝钢管 ? 114×5.5 米1570 9 无缝钢管 ? 60×4 米604 10 闸阀 DN400 个40 11 闸阀 DN300 个40 12 闸阀 DN250 个38 13 闸阀 DN200 个3 14 闸阀 DN150 个2 15 闸阀 DN80 个39 16 截止阀 DN50 个158 17 截止阀 DN100 个7 18 蝶阀 DN800 个1 19 蝶阀 DN600 个10 20 蝶阀 DN400 个5 21 多功能水力控制阀DN300 个6 22 多功能水力控制阀DN100 个2 23 减压阀 DN300 个32 范文 范例学习指导word 整理版24 室外地上式泡沫栓DN100-65 ×2 套160 2...
