2024年隧道缺陷整治方案VIP免费

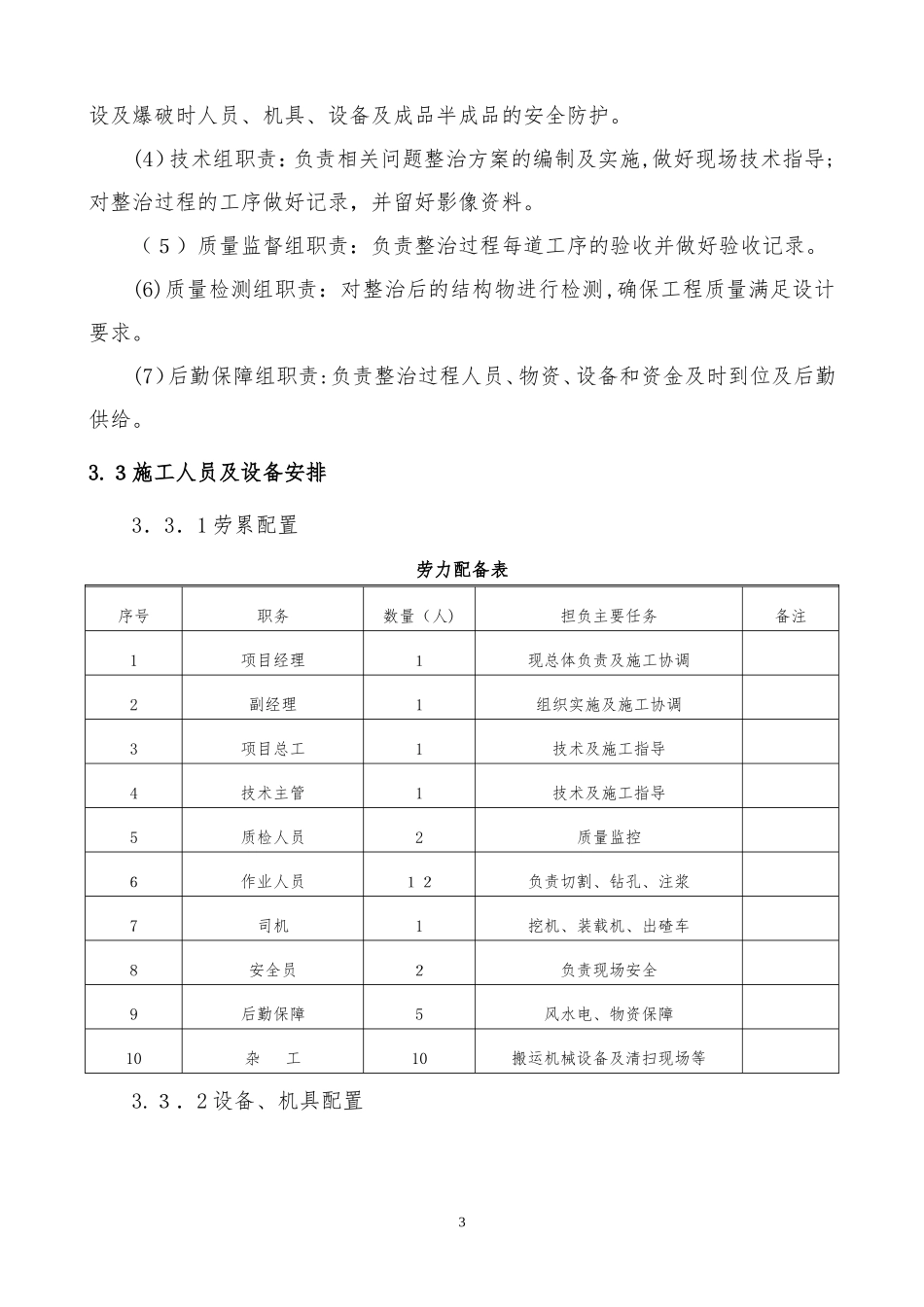

隧道缺陷整治方案１、编制依据及原则1.1编制依据1.1.１根据杭黄公司调度【2０15】65号要求。１.1．２《铁路隧道衬砌质量无损检测规程》TＢ１０223－2004。１.１.3杭黄铁路站前Ⅱ标隧道施工质量雷达检测报告。1．1．4杭黄铁路有限公司会议纪要（３３号)1.2编制原则本着彻底整治,不留隐患的原则，确保整治后达到设计及验收标准的要求,在确保施工安全、施工质量的前提下，加快施工进度,按时完成。２、工程概况我标段共有隧道3座,全长4481米,分别为金锅岭隧道3646米，梓坑１#隧道2７3米,梓坑2＃隧道562米。隧道主要缺陷项目为二次衬砌背后脱空、初支背后空洞、混凝土保护层厚度不足、隧道仰拱虚渣、施工缝接缝处理等。３、总体施工组织安排3.1总体目标不影响结构安全和不留下运营安全隐患,尽量减少对隧道结构的损伤和对围岩扰动。工期以不影响联调联试为原则,在２０１7年8月3０日前将整治工作彻底结束。3.２组织机构及职责分工3．2.1组织机构项目部根据整治需要成立领导小组，其中包括技术组、质量监督组、安全组、1质量检测组、后勤保障组，详见图一整治小组组织机构框图。组长：彭维清副组长:祁雄熙袁恺技术组：吴飞质量监督组：郑成杰安全组：侯杰李勇质量检测组:李伟李鹏亮后勤保障组:蔡怀洲、范启福图一整治小组组织机构框图３.2.2职责分工(1）组长职责:对存在问题的整治落实负全面领导责任,认真贯彻落实铁道部质量安全监督总站及京福公司的各项规定及要求,对问题整治提出有针对性的安全质量要求；(2）副组长职责：协助组长开展整治落实工作,组长不在位时，代行其职责；组织编制整治方案，组织搞好整治；（３)安全组职责:负责整治过程中的安全防护工作，做好现场警示标牌的布2项目经理安全总监项目总工项目书记安全组技术组质量监督组质量检测组后勤保障组设及爆破时人员、机具、设备及成品半成品的安全防护。(4）技术组职责：负责相关问题整治方案的编制及实施,做好现场技术指导;对整治过程的工序做好记录，并留好影像资料。（５）质量监督组职责：负责整治过程每道工序的验收并做好验收记录。(6)质量检测组职责：对整治后的结构物进行检测,确保工程质量满足设计要求。(7）后勤保障组职责:负责整治过程人员、物资、设备和资金及时到位及后勤供给。3.３施工人员及设备安排3．3．1劳累配置劳力配备表序号职务数量（人)担负主要任务备注1项目经理１现总体负责及施工协调2副经理1组织实施及施工协调3项目总工1技术及施工指导4技术主管1技术及施工指导5质检人员2质量监控６作业人员１２负责切割、钻孔、注浆7司机1挖机、装载机、出碴车8安全员２负责现场安全9后勤保障5风水电、物资保障10杂工10搬运机械设备及清扫现场等3.３．2设备、机具配置3设备、机具配备表序号机械设备、工具单位型号数量备注１作业平台台钢管脚手架42钻机台ＹT-２823注浆机及搅浆机台UB３－C1４风镐个G1045切割机个4６２０0kw发电机台GＦ-7５27搅拌站部1套3.４施工队伍组织及施工工期计划根据隧道缺陷整改工期要求，组织了一个专业隧道缺陷整改工班,现场施工过程中分2个工作面,每个工作面1２人。梓坑1#隧道缺陷整改计划２017年6月８日开始,2017年7月１0日完工。梓坑2#隧道缺陷整改计划2０17年6月15日开始，2017年７月22日完工。金锅岭隧道缺陷整改计划２017年7月１０日开始,２0１7年8月３0日完工。4、隧道缺陷整治方案4．１衬砌厚度不足及二次衬砌背后脱空、不密实整治方案衬砌厚度不足处理前，根据无损检测结果现场进行取芯验证,如因衬砌脱空或不密实造成衬砌厚度不足按二衬脱空或不密实措施采用回填注浆进行处理。如因初支欠挖造成厚度不足（h测/ｈ设计≥０．75）,应采取补强措施;厚度严重不足（h测/ｈ设计≤0.7５）,根据现场地质核查综合判断,地质条件差时返工处4理。隧道二衬背后脱空及不密实整治采取钻孔导管注浆进行处理。4．１.1施工工艺图钻孔导管注浆作业工艺框图４.2.2施工作业平台施工作业平台采用隧道洞内装修台架，台架采用工字钢、钢管和钢筋拼装而成,拱腰处平台设置护栏,确保施工安全。4.2.3钻孔及安设注浆管利用搭设好的作业平台，首先对检测处空洞或不密实处采用红油漆进行标识。根据标识钻设...
