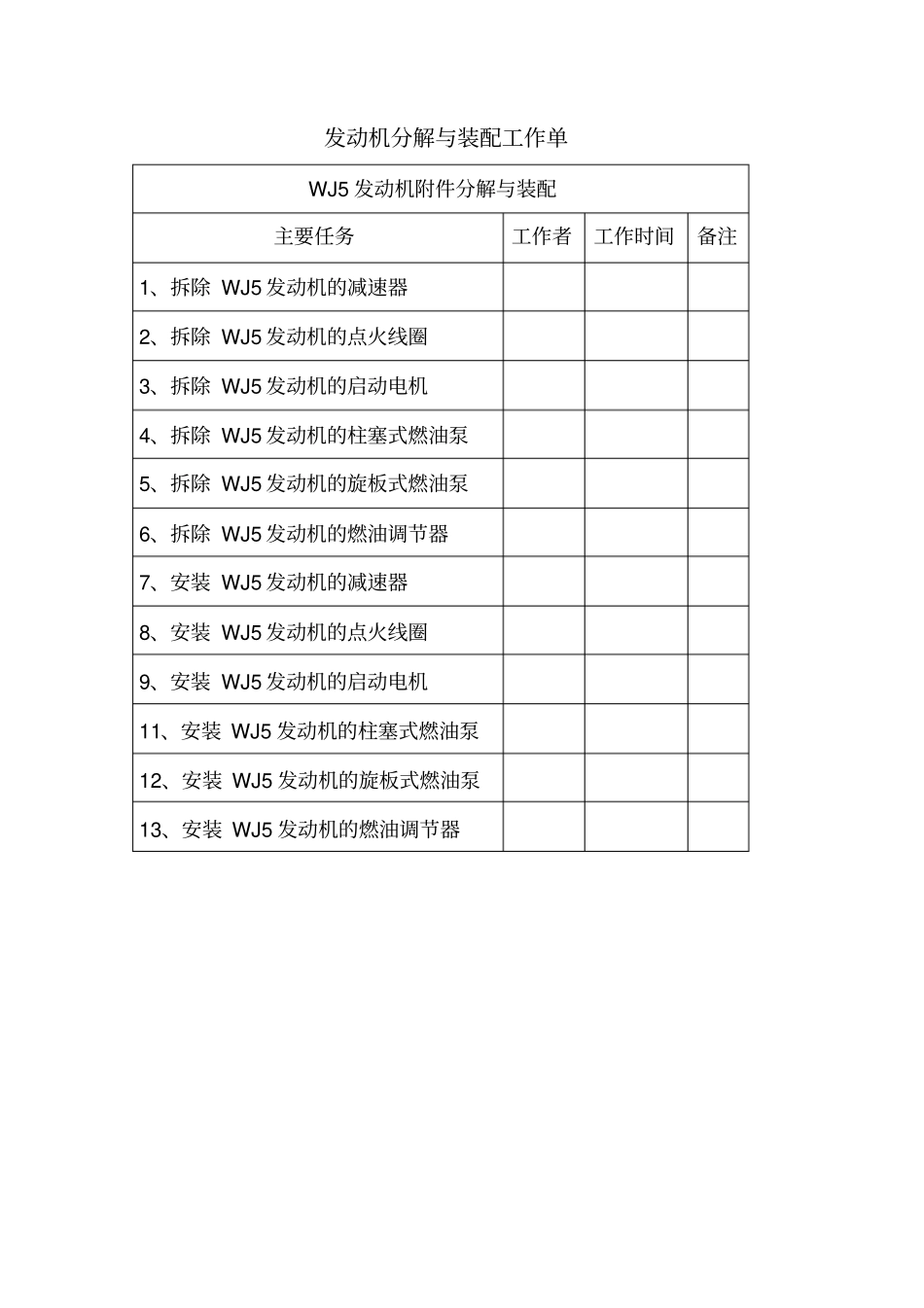

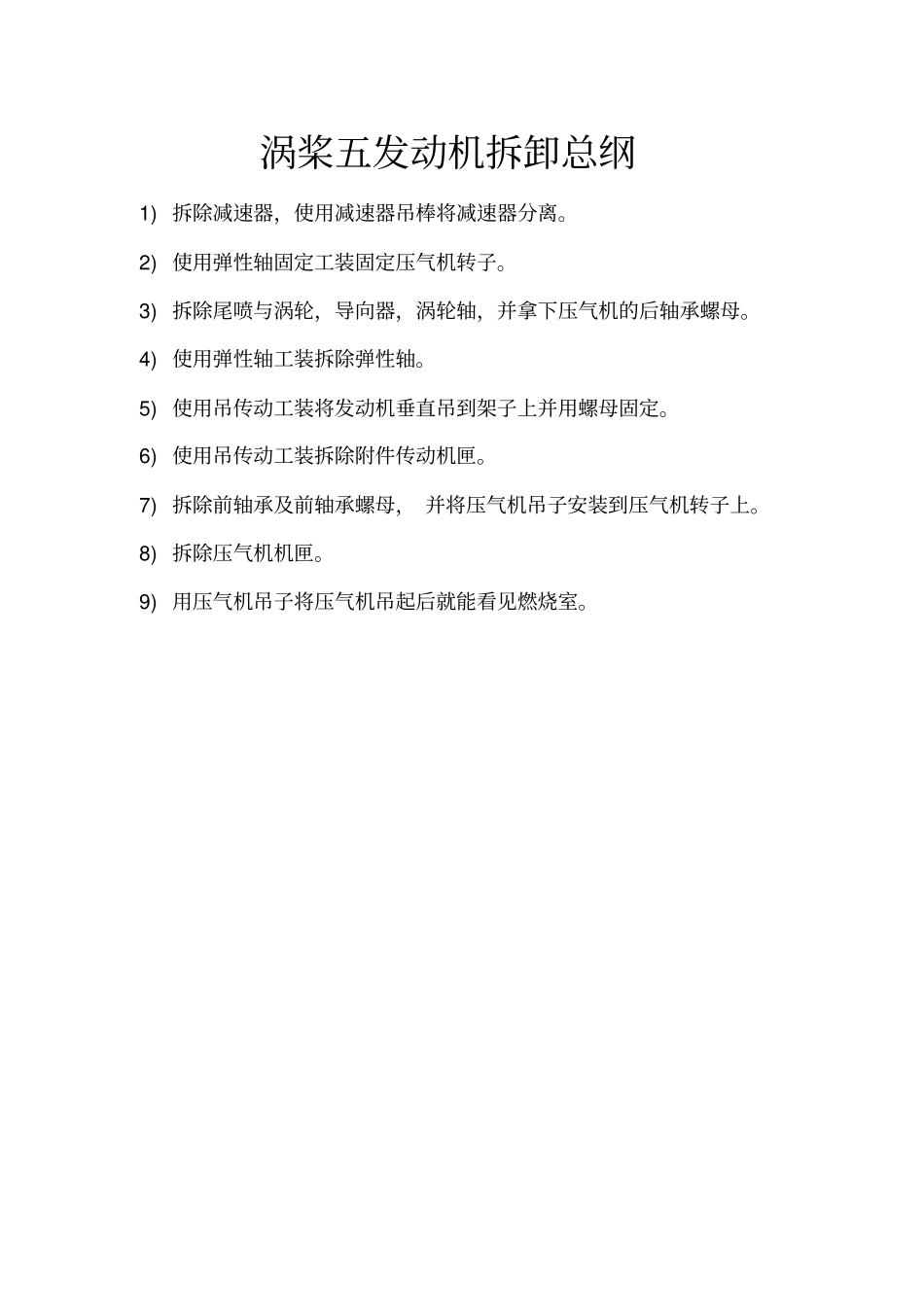

涡桨五发动机拆卸总纲1) 拆除减速器，使用减速器吊棒将减速器分离。2) 使用弹性轴固定工装固定压气机转子。3) 拆除尾喷与涡轮，导向器，涡轮轴，并拿下压气机的后轴承螺母。4) 使用弹性轴工装拆除弹性轴。5) 使用吊传动工装将发动机垂直吊到架子上并用螺母固定。6) 使用吊传动工装拆除附件传动机匣。7) 拆除前轴承及前轴承螺母， 并将压气机吊子安装到压气机转子上。8) 拆除压气机机匣。9) 用压气机吊子将压气机吊起后就能看见燃烧室。发动机分解与装配工作单WJ5 发动机附件分解与装配主要任务工作者工作时间备注1、拆除 WJ5 发动机的减速器2、拆除 WJ5 发动机的点火线圈3、拆除 WJ5 发动机的启动电机4、拆除 WJ5 发动机的柱塞式燃油泵5、拆除 WJ5 发动机的旋板式燃油泵6、拆除 WJ5 发动机的燃油调节器7、安装 WJ5 发动机的减速器8、安装 WJ5 发动机的点火线圈9、安装 WJ5 发动机的启动电机11、安装 WJ5 发动机的柱塞式燃油泵12、安装 WJ5 发动机的旋板式燃油泵13、安装 WJ5 发动机的燃油调节器WJ5 发动机压气机拆卸与安装工作单工作内容工作者工作时间备注涡桨五发动机压气机的拆卸1) 当发动机器被固定在座子上时，卸下压气机的前轴承及前轴承螺母。（前轴承螺母分为两半。 ）2) 安装上压气吊子。3) 卸下压气机机匣上的全部螺母。4) 从左右将压气机机匣分离开。5) 分离机匣后就能看见压气机的转子，工作环。涡桨五发动机压气机的安装1) 用硬纸板固定住压气机的工作环，使压气机的工作环位置要对齐一致。2) 先安装一半压气机机匣， 使其全部进去， 对准位置，不要卡住工作环，同时注意其安装时的上下位置。3) 安装另一半机匣。4) 用螺母固定住机匣即可。5) 卸下压气机的吊子，安装上压气机的前轴承螺母和前轴承。注意：压气机机匣上的螺母有分别，上下不同，下面的带孔，安装时不放垫片，上面的为12 号六角螺母，安装时要垫片。压气机机匣上中间的螺母穿的顺序都是从压气机机匣有字的一方往另一方穿。（有字的一方为左方） 。压气机前后轴承螺母的安装都是一半一半来，有先后顺序， 后轴承螺母不要安装的太紧。压气机机匣安装是注意其在发动机上的上下位置，卡进去时不要卡到工作环上。WJ5 发动机涡轮拆卸工作单主要内容工作者工作时间备注1) 拧开螺母，拆掉尾喷管后和隔热屏后便看见三级涡轮。2) 使用弹性轴固定工装在压气机前通过主动齿轮弹性轴固定住压气机及涡轮转子。3) 使用涡轮拔...
