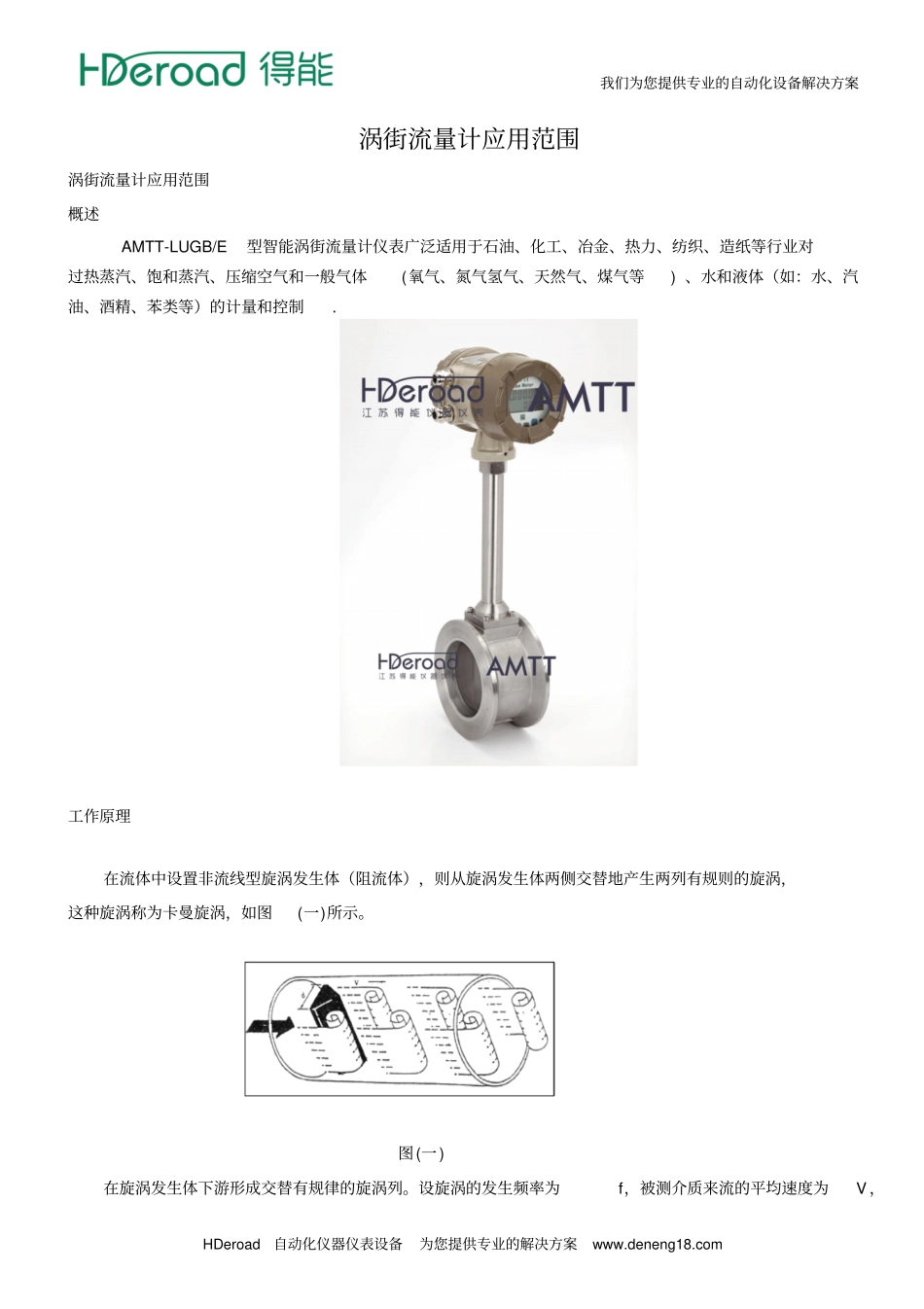

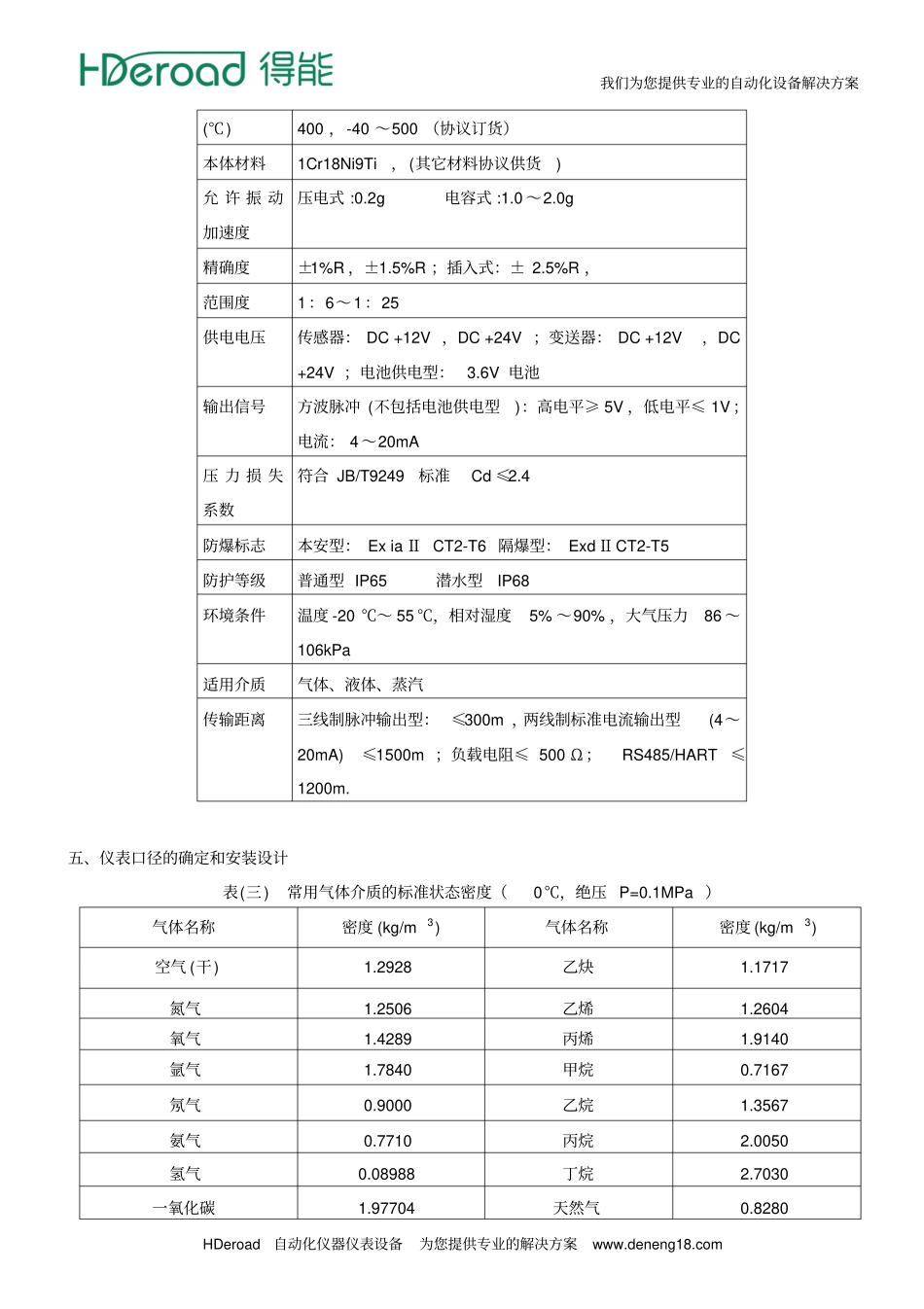

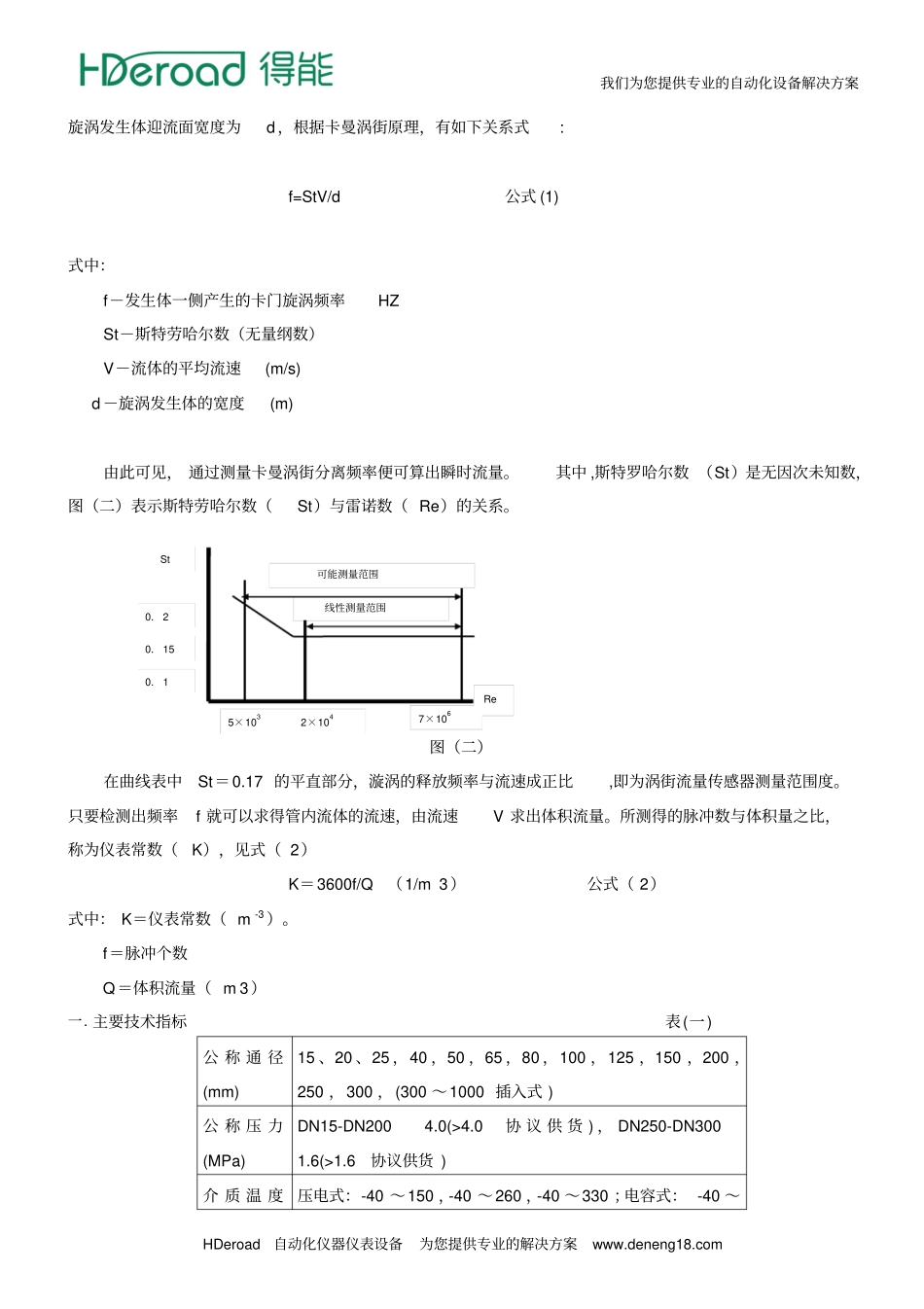

我们为您提供专业的自动化设备解决方案HDeroad自动化仪器仪表设备为您提供专业的解决方案www.deneng18.com涡街流量计应用范围涡街流量计应用范围概述AMTT-LUGB/E型智能涡街流量计仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制. 工作原理在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼旋涡,如图(一)所示。图(一) 在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f,被测介质来流的平均速度为V ,我们为您提供专业的自动化设备解决方案HDeroad自动化仪器仪表设备为您提供专业的解决方案www.deneng18.com旋涡发生体迎流面宽度为d,根据卡曼涡街原理,有如下关系式: f=StV/d 公式 (1) 式中:f-发生体一侧产生的卡门旋涡频率HZ St-斯特劳哈尔数(无量纲数)V-流体的平均流速(m/s) d-旋涡发生体的宽度(m) 由此可见, 通过测量卡曼涡街分离频率便可算出瞬时流量。其中 ,斯特罗哈尔数 (St)是无因次未知数,图(二)表示斯特劳哈尔数(St)与雷诺数( Re)的关系。图(二)在曲线表中St=0.17 的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f 就可以求得管内流体的流速,由流速V 求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式( 2)K=3600f/Q(1/m 3)公式( 2)式中: K=仪表常数( m -3 )。f=脉冲个数Q=体积流量( m 3)一. 主要技术指标表(一) 公 称 通 径(mm) 15 、20 、25 ,40 ,50 ,65 ,80 ,100 ,125 ,150 ,200 ,250 ,300 ,(300 ~1000 插入式 ) 公 称 压 力(MPa) DN15-DN200 4.0(>4.0协 议 供 货 ) , DN250-DN300 1.6(>1.6协议供货 ) 介 质 温 度压电式:-40 ~150 ,-40 ~260 ,-40 ~330 ;电容式: -40 ~线性测量范围7×1062×1045×103可能测量范围St 0. 2 0. 15 0. 1 Re 我们为您提供专业的自动化设备解决方案HDeroad自动化仪器仪表设备为您提供专业的解决方案www.deneng18.com(℃) 400 ,-40 ~500 (协议订货)本体材料1Cr18Ni9Ti,(其它材料协议供货) 允 许 振 动加速度压电式 :0.2g 电容式 :1.0 ~2.0g 精确度±1%R ...
