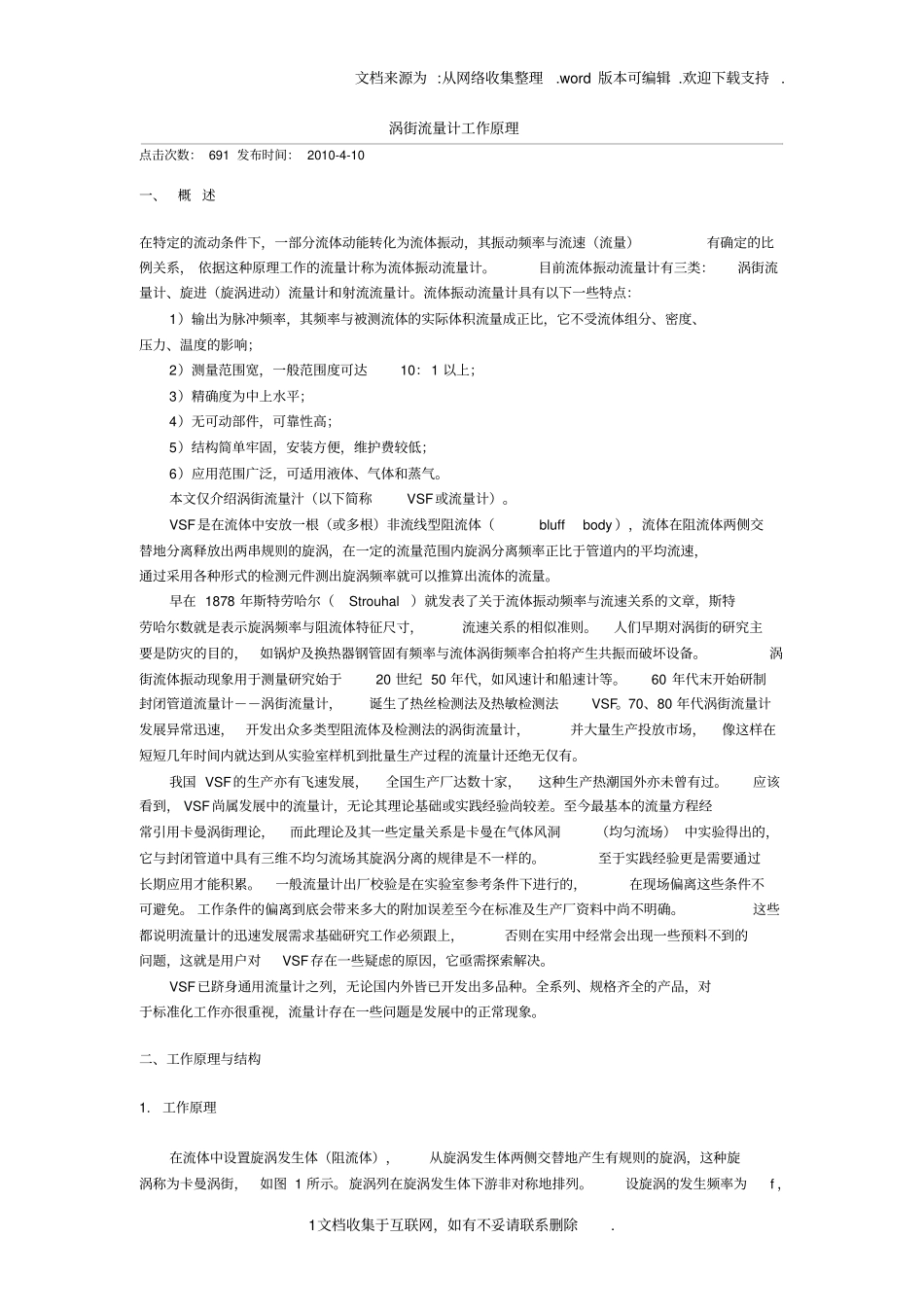

涡街流量计工作原理点击次数： 691 发布时间： 2010-4-10 一、概 述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系， 依据这种原理工作的流量计称为流体振动流量计
目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计
流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1 以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气
本文仅介绍涡街流量汁（以下简称VSF或流量计）
VSF是在流体中安放一根（或多根）非流线型阻流体（bluff body ），流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量
早在 1878 年斯特劳哈尔（Strouhal）就发表了关于流体振动频率与流速关系的文章，斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸，流速关系的相似准则
人们早期对涡街的研究主要是防灾的目的，如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备
涡街流体振动现象用于测量研究始于20 世纪 50 年代，如风速计和船速计等
60 年代末开始研制封闭管道流量计－－涡街流量计，诞生了热丝检测法及热敏检测法VSF
70、80 年代涡街流量计发展异常迅速，开发出众多类型阻流体及检测法的涡街流量计，并大量生产投放市场，像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有
