液压与气动技术作业习题

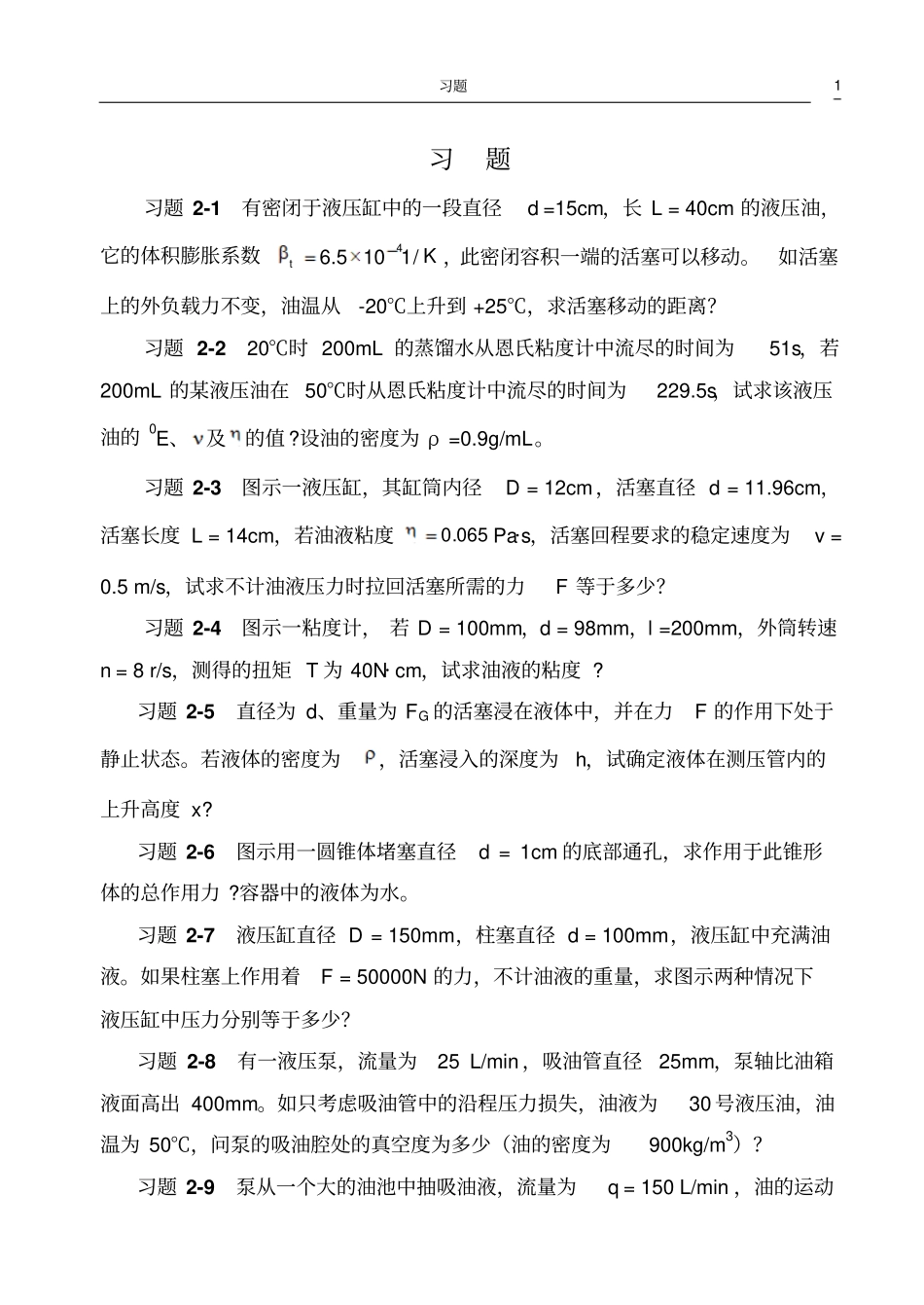

液压与气动技术作业习题_第1页
1/34

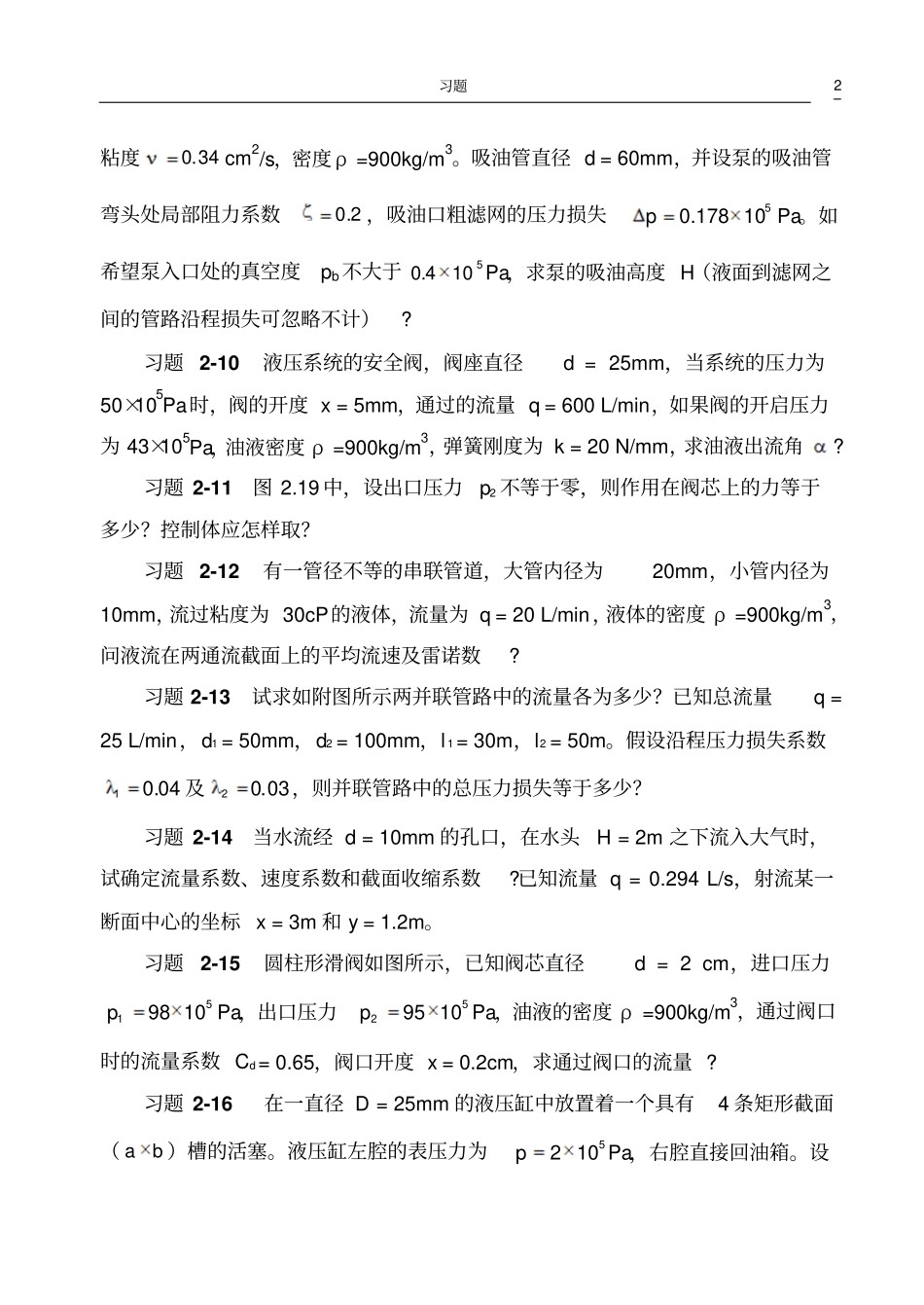

液压与气动技术作业习题_第2页
2/34

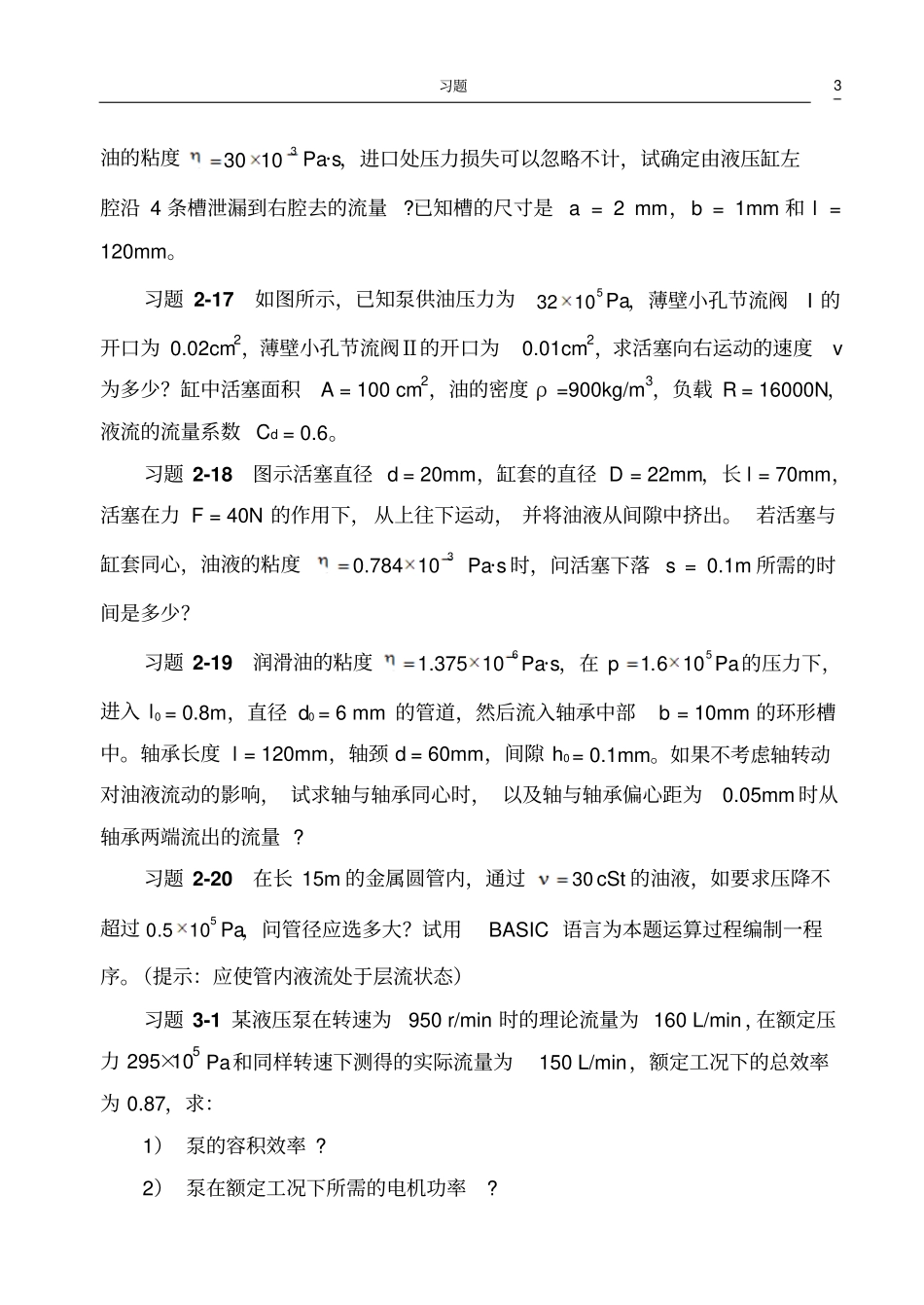

液压与气动技术作业习题_第3页
3/34
习题1 习题习题 2-1有密闭于液压缸中的一段直径d =15cm,长 L = 40cm 的液压油,它的体积膨胀系数Kt/1105.64,此密闭容积一端的活塞可以移动。如活塞上的外负载力不变,油温从-20℃上升到 +25℃,求活塞移动的距离?习题 2-2 20℃时 200mL 的蒸馏水从恩氏粘度计中流尽的时间为51s,若200mL 的某液压油在 50℃时从恩氏粘度计中流尽的时间为229.5s,试求该液压油的0E、及的值 ?设油的密度为 ρ =0.9g/mL。习题 2-3图示一液压缸,其缸筒内径D = 12cm,活塞直径 d = 11.96cm,活塞长度 L = 14cm,若油液粘度065.0Pa·s,活塞回程要求的稳定速度为v = 0.5 m/s,试求不计油液压力时拉回活塞所需的力F 等于多少?习题 2-4图示一粘度计, 若 D = 100mm,d = 98mm,l =200mm,外筒转速n = 8 r/s,测得的扭矩 T 为 40N· cm,试求油液的粘度 ?习题 2-5直径为 d、重量为 FG 的活塞浸在液体中,并在力F 的作用下处于静止状态。若液体的密度为,活塞浸入的深度为h,试确定液体在测压管内的上升高度 x? 习题 2-6图示用一圆锥体堵塞直径d = 1cm 的底部通孔,求作用于此锥形体的总作用力 ?容器中的液体为水。习题 2-7液压缸直径 D = 150mm,柱塞直径 d = 100mm,液压缸中充满油液。如果柱塞上作用着F = 50000N 的力,不计油液的重量,求图示两种情况下液压缸中压力分别等于多少?习题 2-8有一液压泵,流量为25 L/min ,吸油管直径25mm,泵轴比油箱液面高出 400mm。如只考虑吸油管中的沿程压力损失,油液为30 号液压油,油温为 50℃,问泵的吸油腔处的真空度为多少(油的密度为900kg/m3)?习题 2-9泵从一个大的油池中抽吸油液,流量为q = 150 L/min ,油的运动习题2 粘度34.0cm2/s,密度 ρ =900kg/m3。吸油管直径 d = 60mm,并设泵的吸油管弯头处局部阻力系数2.0,吸油口粗滤网的压力损失510178.0pPa。如希望泵入口处的真空度pb不大于5104.0Pa,求泵的吸油高度 H(液面到滤网之间的管路沿程损失可忽略不计)? 习题 2-10液压系统的安全阀,阀座直径d = 25mm,当系统的压力为50×105Pa时,阀的开度 x = 5mm,通过的流量 q = 600 L/min,如果阀的开启压力为 43×105Pa,油液密度 ρ =900kg/m3,弹簧刚度为 k = 20 N/mm,求油液出流角? 习题 2-11图 2.19 中,设出口压力p2 不等于零,则作用在阀芯上的力等于多少?控制体应怎样取?习题 2-12有一管径...
