液压与气动技术实训指导书

液压与气动技术实训指导书_第1页
1/10
液压与气动技术实训指导书_第2页
2/10
液压与气动技术实训指导书_第3页
3/10

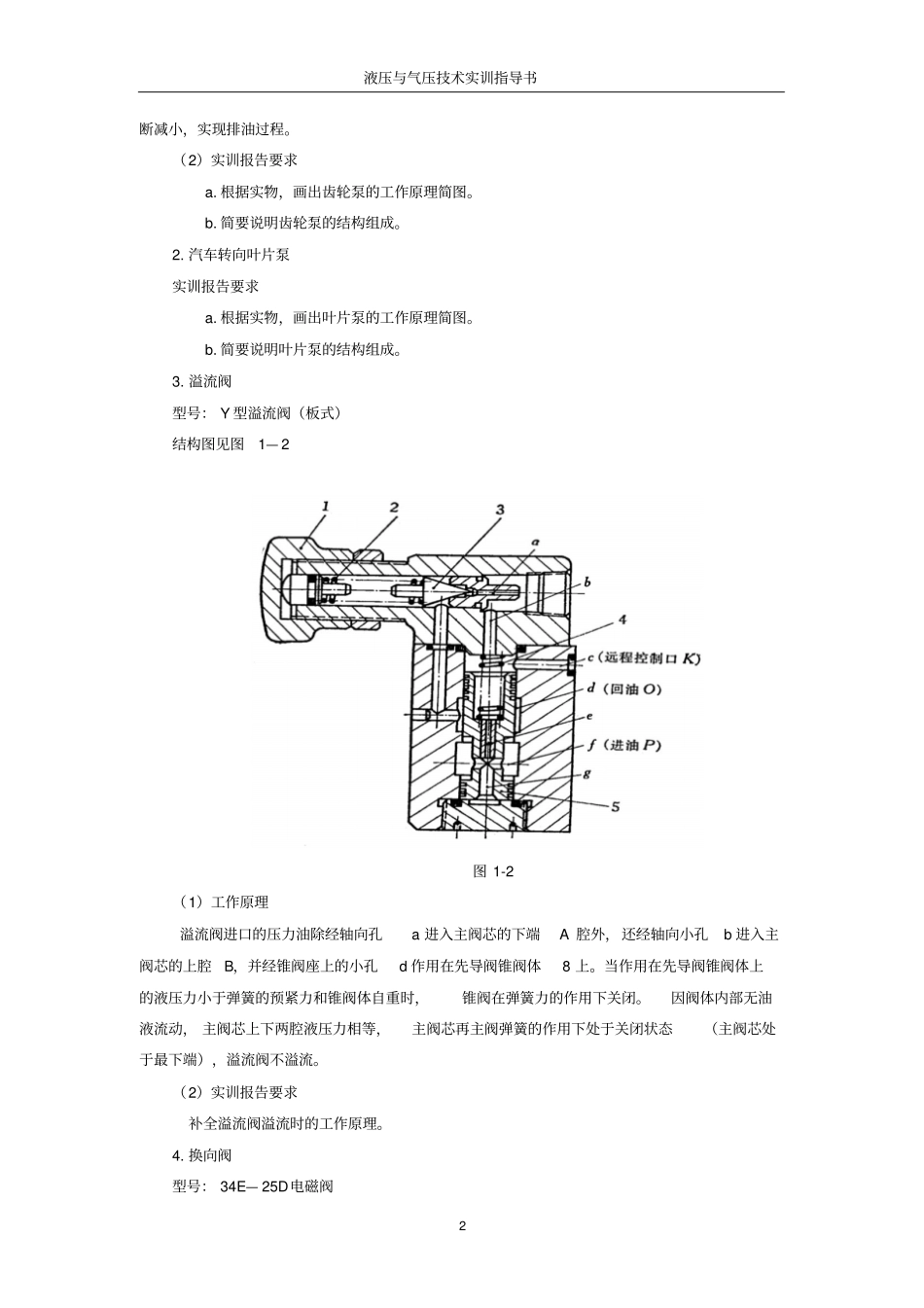

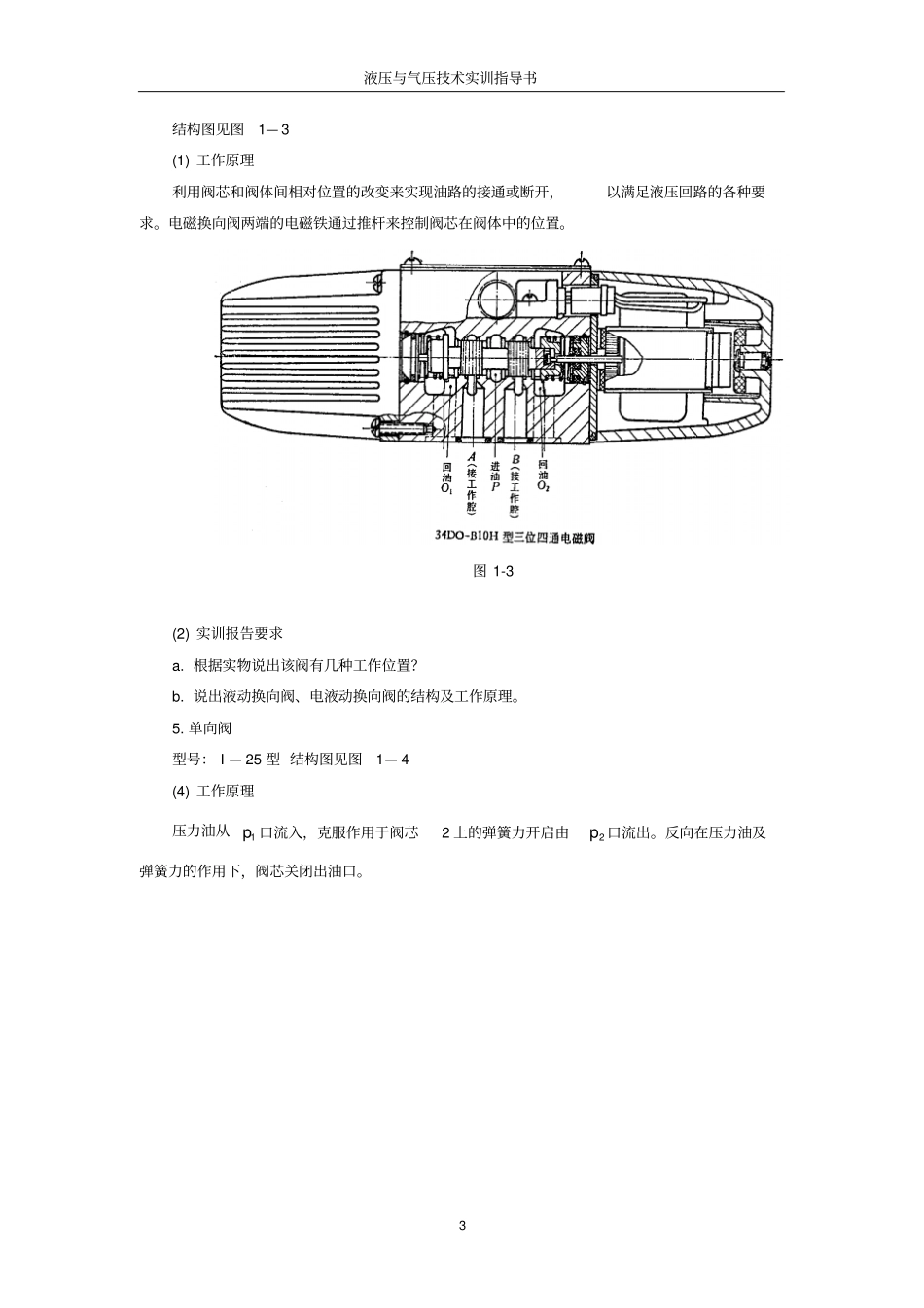

液压与气压技术实训指导书1 实训一液压元件的拆装一、实训目的液压元件是液压系统的重要组成部分,通过对液压元件的拆装可加深对齿轮泵、叶片泵、控制阀、 油缸的结构及工作原理的了解。并能对液压元件的加工及装配工艺有一个初步的认识。二、实训用工具及材料内六角扳手、固定扳手、螺丝刀、齿轮泵、汽车转向叶片泵、液压阀及其它液压元件三、实训内容及步骤拆解各类液压元件,观察及了解各零件在液压元件中的作用,了解各种液压元件的工作原理,按一定的步骤装配各类液压元件。1. 齿轮泵型号: CB---B 型齿轮泵结构图见图1— 1 图 1-1 (1)工作原理在吸油腔,轮齿在啮合点相互从对方齿谷中退出,密封工作空间的有效容积不断增大,完成吸油过程。 在排油腔, 轮齿在啮合点相互进入对方齿谷中,密封工作空间的有效容积不液压与气压技术实训指导书2 断减小,实现排油过程。(2)实训报告要求a. 根据实物,画出齿轮泵的工作原理简图。b. 简要说明齿轮泵的结构组成。2. 汽车转向叶片泵实训报告要求a. 根据实物,画出叶片泵的工作原理简图。b. 简要说明叶片泵的结构组成。3. 溢流阀型号: Y 型溢流阀(板式)结构图见图1— 2 图 1-2 (1)工作原理溢流阀进口的压力油除经轴向孔a 进入主阀芯的下端A 腔外,还经轴向小孔b 进入主阀芯的上腔B,并经锥阀座上的小孔d 作用在先导阀锥阀体8 上。当作用在先导阀锥阀体上的液压力小于弹簧的预紧力和锥阀体自重时,锥阀在弹簧力的作用下关闭。因阀体内部无油液流动, 主阀芯上下两腔液压力相等,主阀芯再主阀弹簧的作用下处于关闭状态(主阀芯处于最下端),溢流阀不溢流。(2)实训报告要求补全溢流阀溢流时的工作原理。4. 换向阀型号: 34E— 25D电磁阀液压与气压技术实训指导书3 结构图见图1— 3 (1) 工作原理利用阀芯和阀体间相对位置的改变来实现油路的接通或断开,以满足液压回路的各种要求。电磁换向阀两端的电磁铁通过推杆来控制阀芯在阀体中的位置。图 1-3 (2) 实训报告要求a. 根据实物说出该阀有几种工作位置?b. 说出液动换向阀、电液动换向阀的结构及工作原理。5. 单向阀型号: I — 25 型 结构图见图1— 4 (4) 工作原理压力油从1p 口流入,克服作用于阀芯2 上的弹簧力开启由2p 口流出。反向在压力油及弹簧力的作用下,阀芯关闭出油口。液压与气压技术实训指导书4 图 1-4 (5) 实训报告要求根据实物,画出单向阀的结构简图。(6) 思考题...
