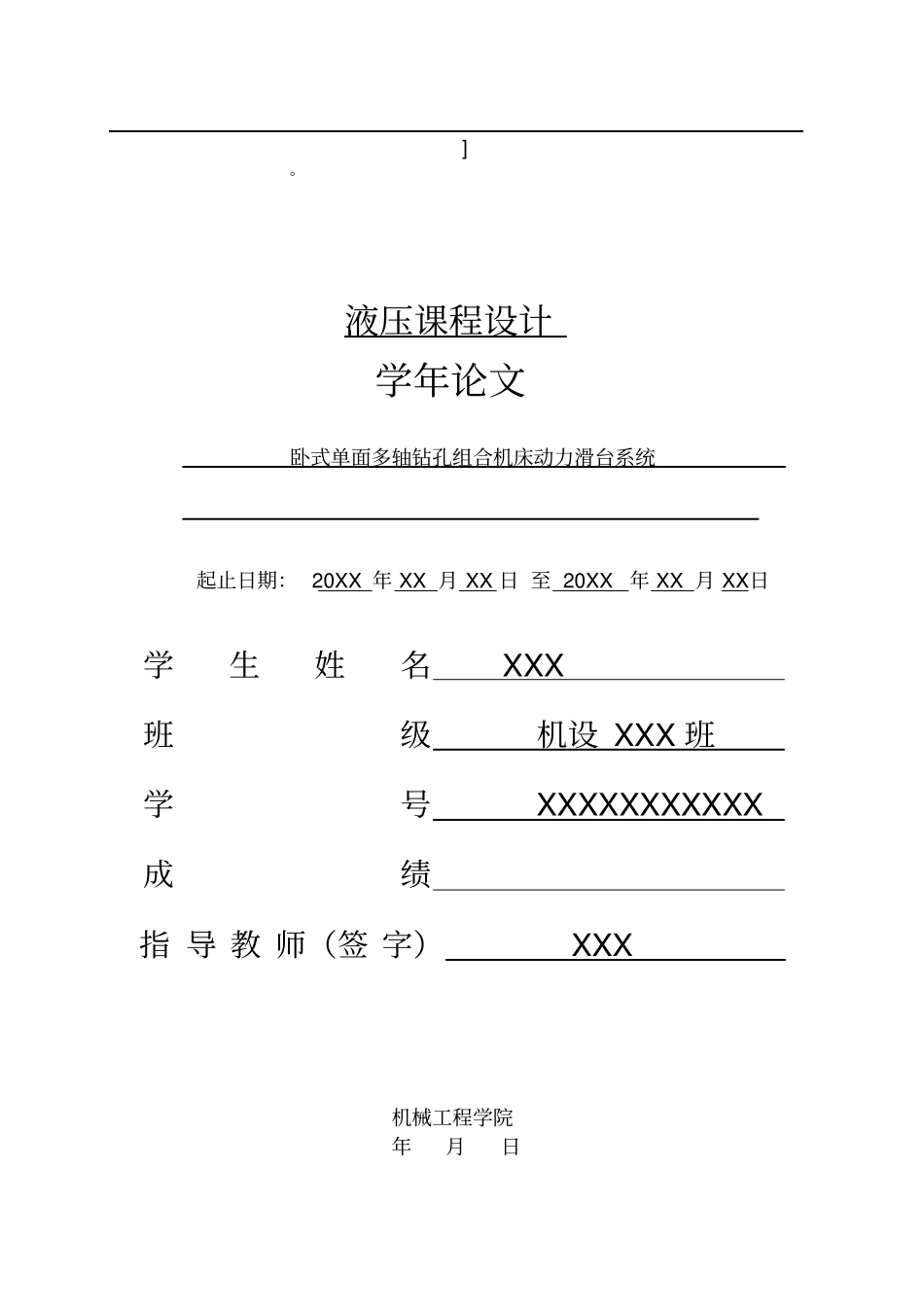

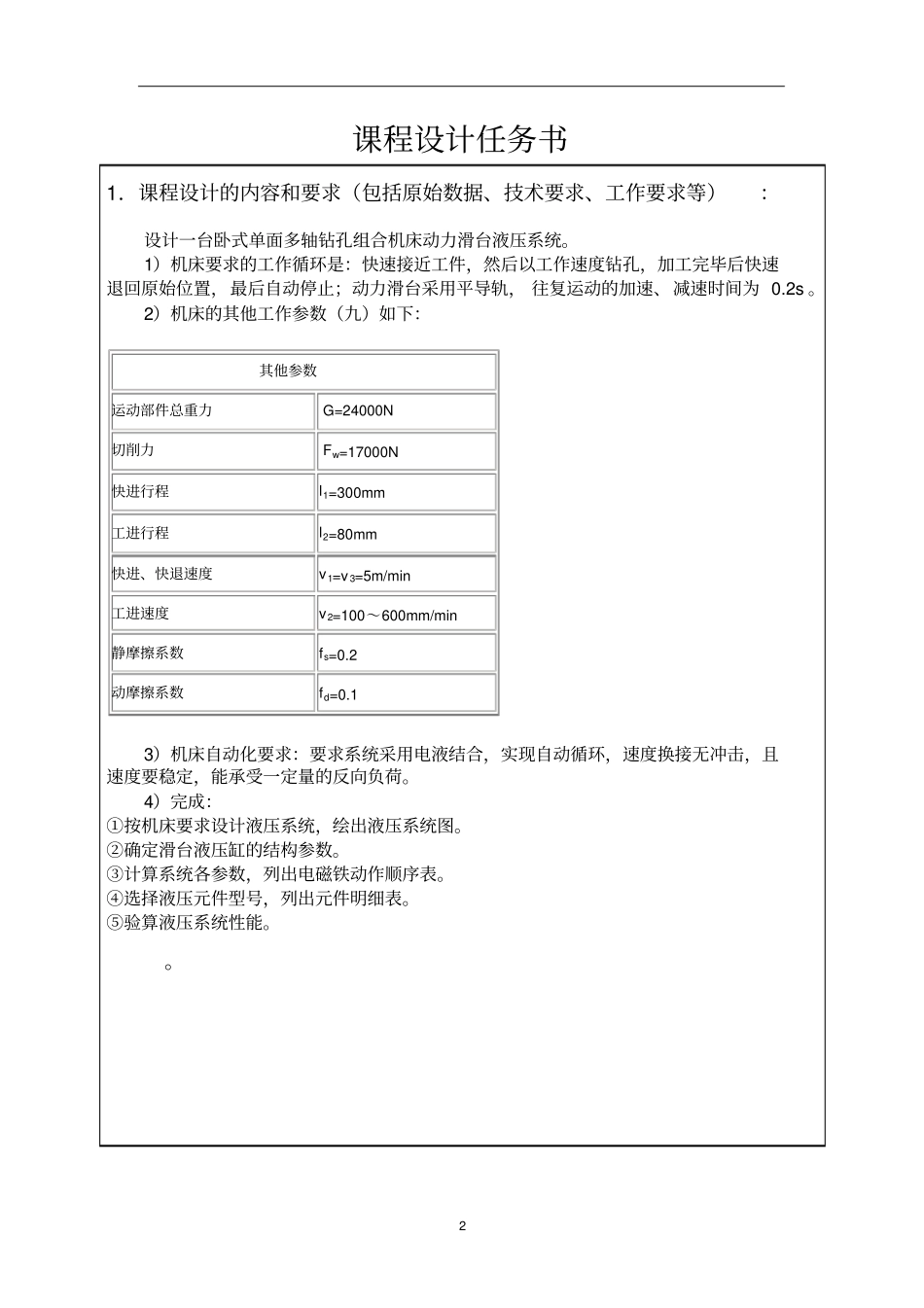

] 。液压课程设计学年论文卧式单面多轴钻孔组合机床动力滑台系统起止日期： 20XX 年 XX 月 XX 日 至 20XX 年 XX 月 XX日学生姓名XXX 班级机设 XXX 班学号XXXXXXXXXXX 成绩指 导 教 师（签 字）XXX 机械工程学院年月日2 课程设计任务书1．课程设计的内容和要求（包括原始数据、技术要求、工作要求等）：设计一台卧式单面多轴钻孔组合机床动力滑台液压系统。1）机床要求的工作循环是：快速接近工件，然后以工作速度钻孔，加工完毕后快速退回原始位置，最后自动停止；动力滑台采用平导轨， 往复运动的加速、减速时间为 0.2s 。2）机床的其他工作参数（九）如下：其他参数运动部件总重力 G=24000N切削力 Fw=17000N快进行程l1=300mm工进行程l2=80mm快进、快退速度v 1=v 3=5m/min工进速度v 2=100～600mm/min静摩擦系数fs=0.2动摩擦系数fd=0.13）机床自动化要求：要求系统采用电液结合，实现自动循环，速度换接无冲击，且速度要稳定，能承受一定量的反向负荷。4）完成：①按机床要求设计液压系统，绘出液压系统图。②确定滑台液压缸的结构参数。③计算系统各参数，列出电磁铁动作顺序表。④选择液压元件型号，列出元件明细表。⑤验算液压系统性能。。3 4．课程设计工作进度计划：序号起 迄 日 期工作内容1 2008、12、15 理论计算、参数选择2 2008、12、16-17 绘制液压系统图3 2008、12、18-19 设计说明书撰写和答辩主指导教师签名XXX 日期：年月日4 XXXX 大学课程设计说明书课程名称：液压与气压传动题目名称：卧式单面多轴组合钻床动力滑台系统班级：0X级机械设计及其自动化专业 0X 班姓名：XXX 学号：XXXXXXXXXXX 指导教师：XXX 评定成绩：教师评语：指导老师签名： 20XX 年 XX 月 XX 日5 目录一：负载分析·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·6 二：液压系统方案设计·· · · · · · · · · · · · · · · · · · · · · · · · ·8 三：液压系统的参数计算·· · · · · · · · · · · · · · · · · · · · · · ·10 四：液压元件的选择·· · · · · · · · · · · · · · · · · · · · · · · · · · ·12 五：验算液压系统性能·· · · · ·...
