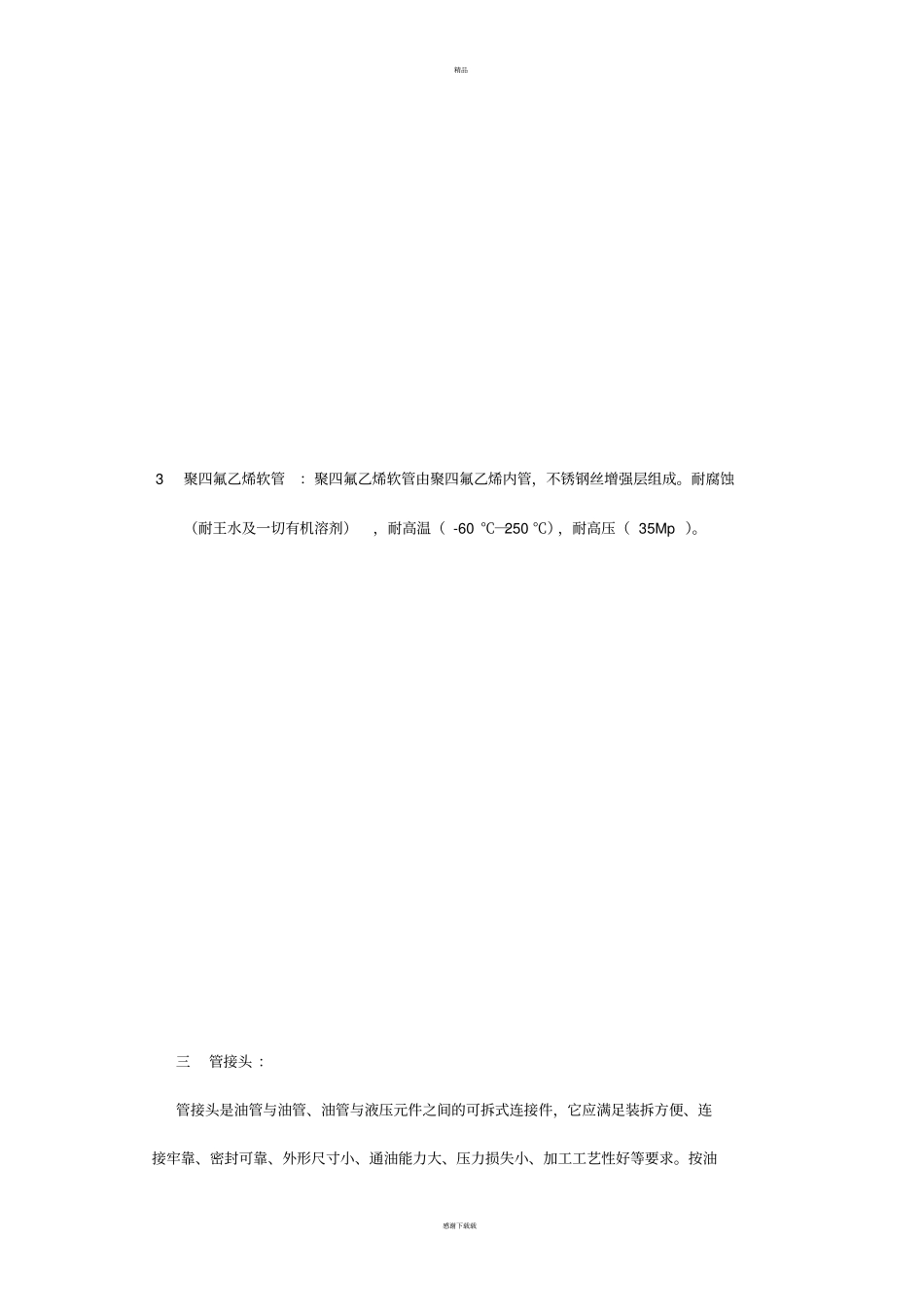

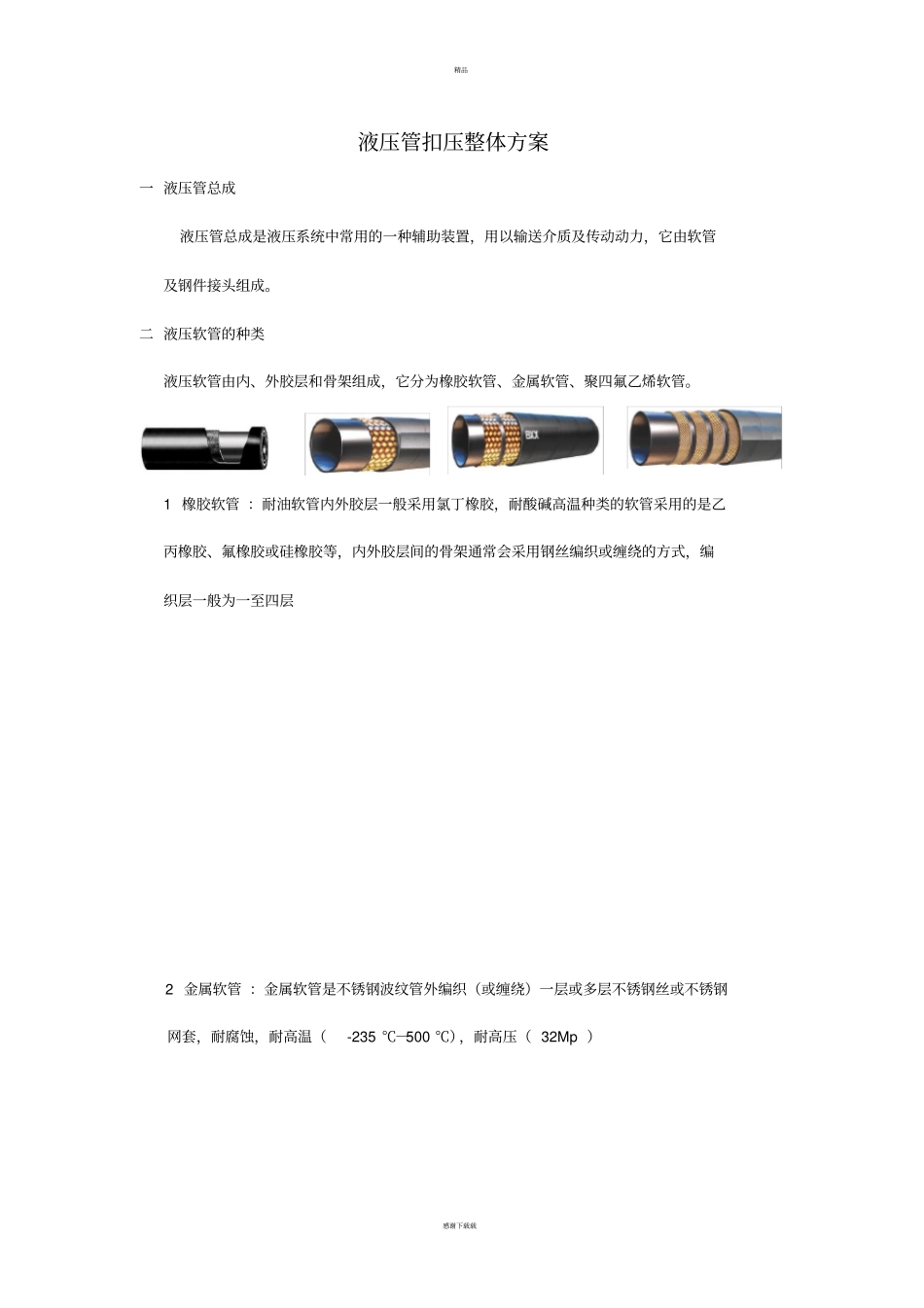

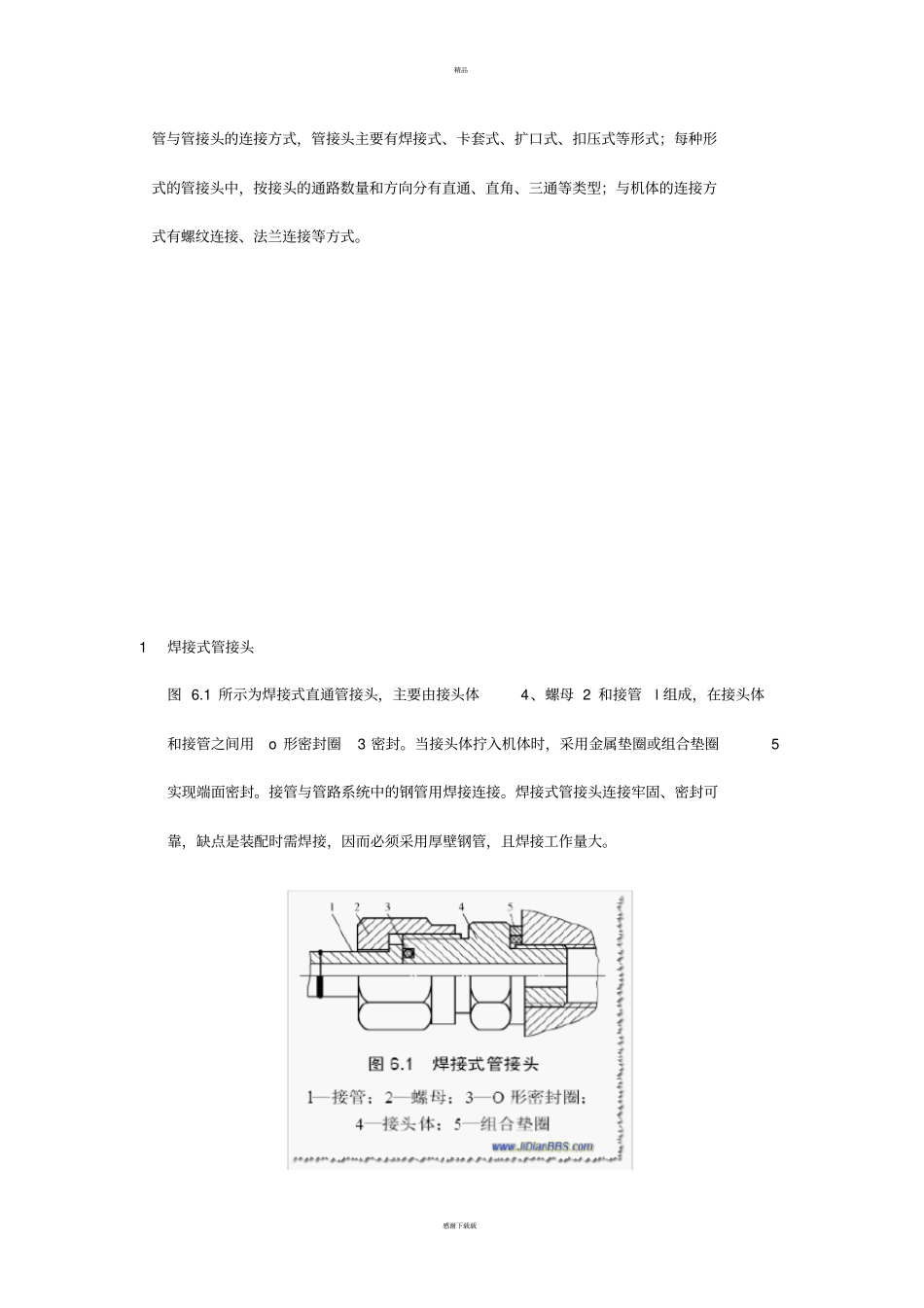

精品感谢下载载液压管扣压整体方案一 液压管总成液压管总成是液压系统中常用的一种辅助装置,用以输送介质及传动动力,它由软管及钢件接头组成。二 液压软管的种类液压软管由内、外胶层和骨架组成,它分为橡胶软管、金属软管、聚四氟乙烯软管。1 橡胶软管 :耐油软管内外胶层一般采用氯丁橡胶,耐酸碱高温种类的软管采用的是乙丙橡胶、氟橡胶或硅橡胶等,内外胶层间的骨架通常会采用钢丝编织或缠绕的方式,编织层一般为一至四层2 金属软管 :金属软管是不锈钢波纹管外编织(或缠绕)一层或多层不锈钢丝或不锈钢网套,耐腐蚀,耐高温(-235 ℃―500 ℃),耐高压( 32Mp )精品感谢下载载3聚四氟乙烯软管:聚四氟乙烯软管由聚四氟乙烯内管,不锈钢丝增强层组成。耐腐蚀(耐王水及一切有机溶剂),耐高温( -60 ℃―250 ℃),耐高压( 35Mp )。三管接头 :管接头是油管与油管、油管与液压元件之间的可拆式连接件,它应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好等要求。按油精品感谢下载载管与管接头的连接方式,管接头主要有焊接式、卡套式、扩口式、扣压式等形式;每种形式的管接头中,按接头的通路数量和方向分有直通、直角、三通等类型;与机体的连接方式有螺纹连接、法兰连接等方式。1焊接式管接头图 6.1 所示为焊接式直通管接头,主要由接头体4、螺母 2 和接管l 组成,在接头体和接管之间用o 形密封圈3 密封。当接头体拧入机体时,采用金属垫圈或组合垫圈5实现端面密封。接管与管路系统中的钢管用焊接连接。焊接式管接头连接牢固、密封可靠,缺点是装配时需焊接,因而必须采用厚壁钢管,且焊接工作量大。精品感谢下载载2. 卡套式管接头图 6.2 所示为卡套式管接头结构。这种管接头主要包括具有24 ° 锥形孔的接头体4,带有尖锐内刃的卡套2,起压紧作用的压紧螺母3 三个元件。 旋紧螺母 3 时,卡套 2 被推进 24 °锥孔,并随之变形,使卡套与接头体内锥面形成球面接触密封;同时,卡套的内刃口嵌入油管 l 的外壁,在外壁上压出一个环形凹槽,从而起到可靠的密封作用。卡套式管接头具有结构简单、性能良好、质量轻、体积小、使用方便、不用焊接、钢管轴向尺寸要求不严等优点,且抗振性能好,工作压力可达31.5MPa ,是液压系统中较为理想的管路连接件。3. 锥密封焊接式管接头图 6.3 所示为锥密封焊接式管接头结构。这种管接头主要由接头体2、螺母 4 和接...
