液压系统修理技术规范

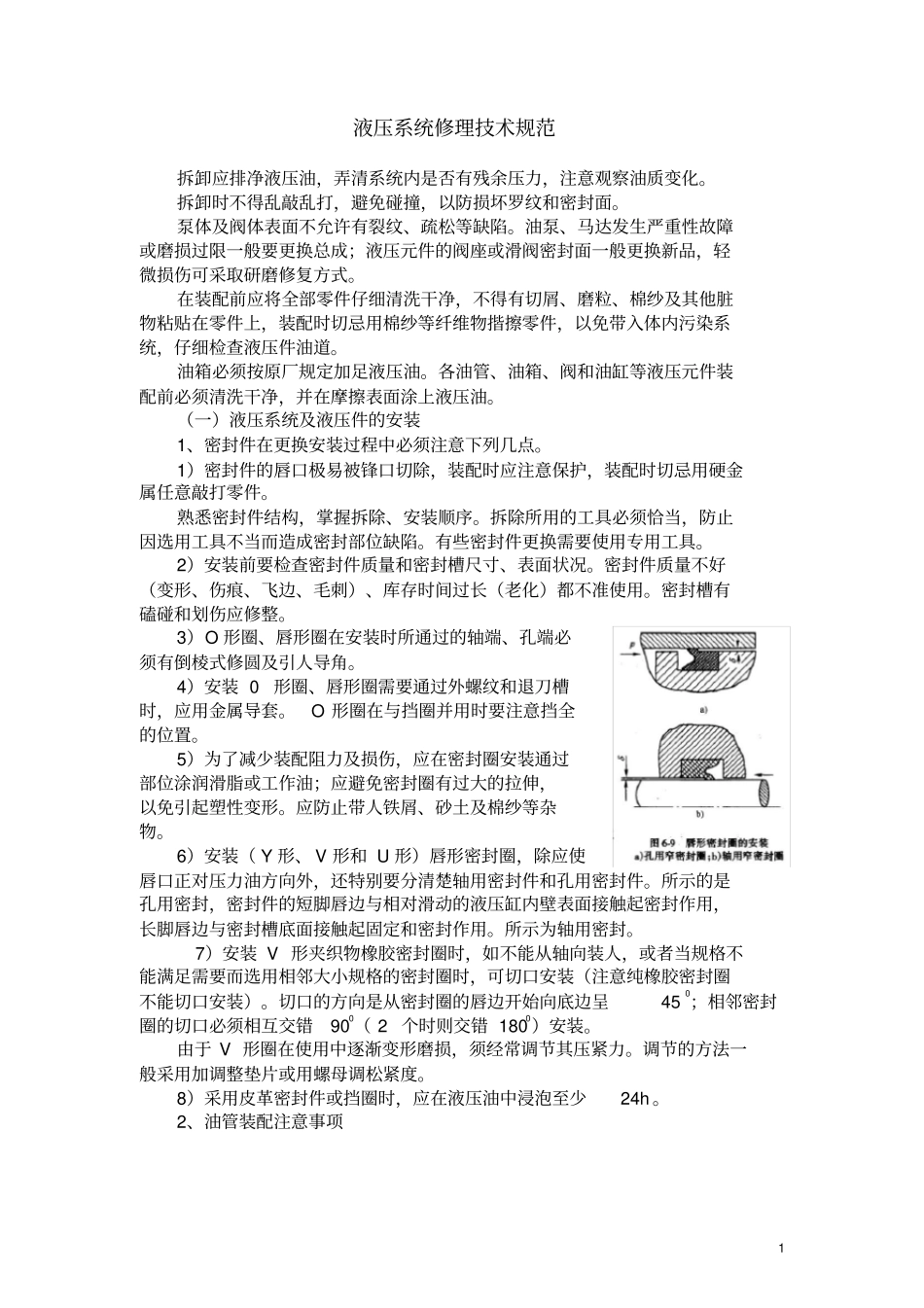

液压系统修理技术规范_第1页
1/11

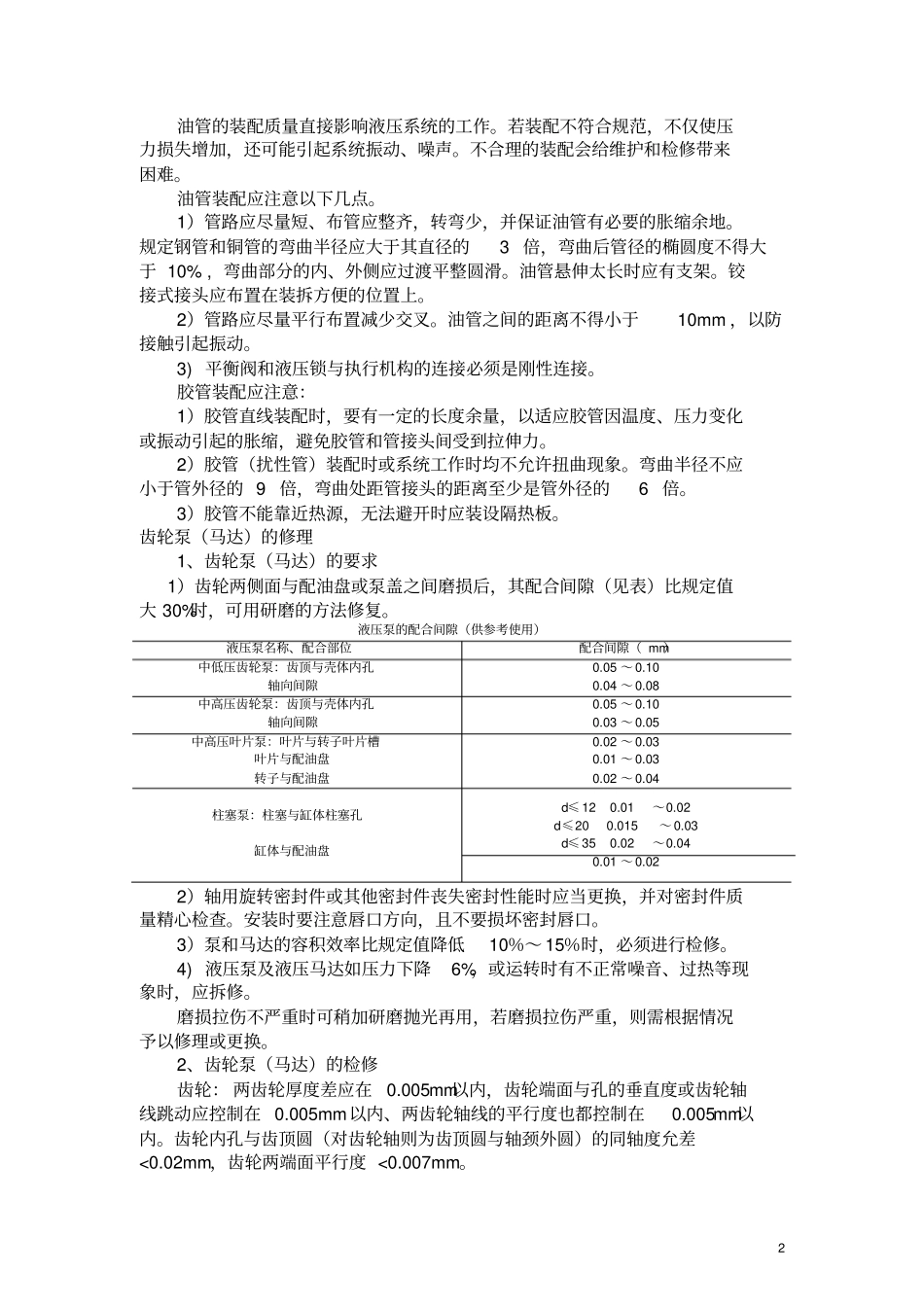

液压系统修理技术规范_第2页
2/11

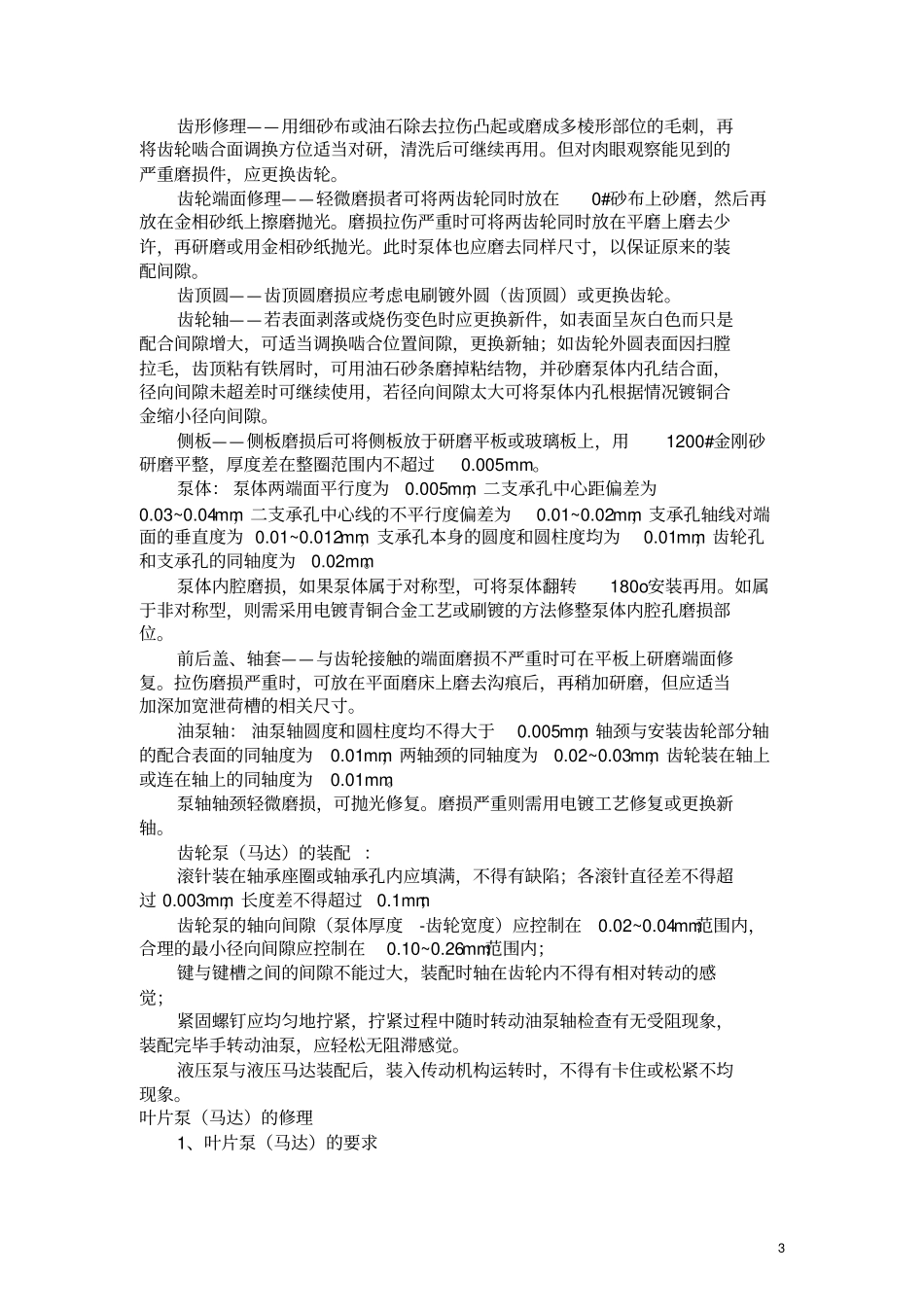

液压系统修理技术规范_第3页
3/11
1 液压系统修理技术规范拆卸应排净液压油,弄清系统内是否有残余压力,注意观察油质变化。拆卸时不得乱敲乱打,避免碰撞,以防损坏罗纹和密封面。泵体及阀体表面不允许有裂纹、疏松等缺陷。油泵、马达发生严重性故障或磨损过限一般要更换总成;液压元件的阀座或滑阀密封面一般更换新品,轻微损伤可采取研磨修复方式。在装配前应将全部零件仔细清洗干净,不得有切屑、磨粒、棉纱及其他脏物粘贴在零件上,装配时切忌用棉纱等纤维物揩擦零件,以免带入体内污染系统,仔细检查液压件油道。油箱必须按原厂规定加足液压油。各油管、油箱、阀和油缸等液压元件装配前必须清洗干净,并在摩擦表面涂上液压油。(一)液压系统及液压件的安装1、密封件在更换安装过程中必须注意下列几点。1)密封件的唇口极易被锋口切除,装配时应注意保护,装配时切忌用硬金属任意敲打零件。熟悉密封件结构,掌握拆除、安装顺序。拆除所用的工具必须恰当,防止因选用工具不当而造成密封部位缺陷。有些密封件更换需要使用专用工具。2)安装前要检查密封件质量和密封槽尺寸、表面状况。密封件质量不好(变形、伤痕、飞边、毛刺)、库存时间过长(老化)都不准使用。密封槽有磕碰和划伤应修整。3)O 形圈、唇形圈在安装时所通过的轴端、孔端必须有倒棱式修圆及引人导角。4)安装 0 形圈、唇形圈需要通过外螺纹和退刀槽时,应用金属导套。O 形圈在与挡圈并用时要注意挡全的位置。5)为了减少装配阻力及损伤,应在密封圈安装通过部位涂润滑脂或工作油;应避免密封圈有过大的拉伸,以免引起塑性变形。应防止带人铁屑、砂土及棉纱等杂物。6)安装( Y 形、 V 形和 U 形)唇形密封圈,除应使唇口正对压力油方向外,还特别要分清楚轴用密封件和孔用密封件。所示的是孔用密封,密封件的短脚唇边与相对滑动的液压缸内壁表面接触起密封作用,长脚唇边与密封槽底面接触起固定和密封作用。所示为轴用密封。7)安装 V 形夹织物橡胶密封圈时,如不能从轴向装人,或者当规格不能满足需要而选用相邻大小规格的密封圈时,可切口安装(注意纯橡胶密封圈不能切口安装)。切口的方向是从密封圈的唇边开始向底边呈 450;相邻密封圈的切口必须相互交错900( 2 个时则交错 1800)安装。由于 V 形圈在使用中逐渐变形磨损,须经常调节其压紧力。调节的方法一般采用加调整垫片或用螺母调松紧度。8)采用皮革密封件或挡圈时,应在液压油中浸泡至少 24h 。2、油管装配注意事项2 油管的...
