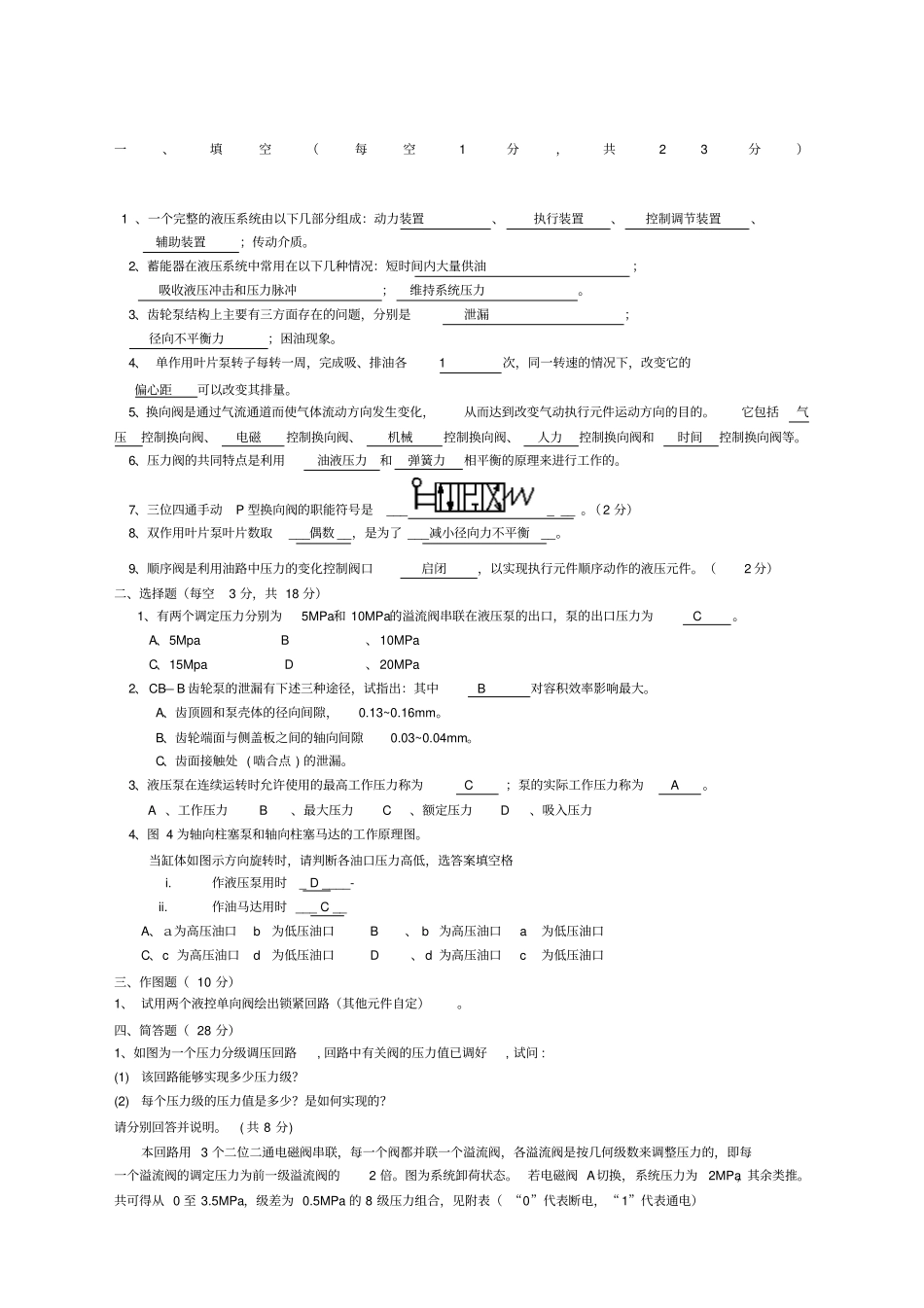

一、填空（每空1分，共23分） 1 、一个完整的液压系统由以下几部分组成：动力装置、执行装置、控制调节装置、辅助装置；传动介质。2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油；吸收液压冲击和压力脉冲；维持系统压力。3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏；径向不平衡力；困油现象。4、 单作用叶片泵转子每转一周，完成吸、排油各1 次，同一转速的情况下，改变它的偏心距可以改变其排量。5、换向阀是通过气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向的目的。它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。6、压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。7、三位四通手动P 型换向阀的职能符号是____ __ 。（ 2 分）8、双作用叶片泵叶片数取___偶数 __，是为了 ___减小径向力不平衡__。9、顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。（2 分）二、选择题（每空3 分，共 18 分）1、有两个调定压力分别为5MPa和 10MPa的溢流阀串联在液压泵的出口，泵的出口压力为 C 。A、5Mpa B、 10MPa C、15Mpa D、 20MPa 2、 CB— B 齿轮泵的泄漏有下述三种途径，试指出：其中 B 对容积效率影响最大。A、齿顶圆和泵壳体的径向间隙，0.13~0.16mm。B、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm。C、齿面接触处 ( 啮合点 ) 的泄漏。3、液压泵在连续运转时允许使用的最高工作压力称为 C ；泵的实际工作压力称为 A 。 A 、工作压力 B、最大压力 C、额定压力 D、吸入压力4、图 4 为轴向柱塞泵和轴向柱塞马达的工作原理图。当缸体如图示方向旋转时，请判断各油口压力高低，选答案填空格i.作液压泵用时 _ D ____- ii.作油马达用时 ___ C __ A、ａ为高压油口 b为低压油口 B、 b 为高压油口 a为低压油口C、c 为高压油口 d为低压油口 D 、 d 为高压油口 c为低压油口三、作图题（ 10 分）1、 试用两个液控单向阀绘出锁紧回路（其他元件自定）。四、简答题（ 28 分）1、如图为一个压力分级调压回路, 回路中有关阀的压力值已调好, 试问 : (1)该回路能够实现多少压力级？(2)每个压力级的压力值是多少？是如何实现的？请分别回答并说明。( 共 8 分) 本回路用 3 个二位二通电磁阀串联，每一个阀都并联一个溢流阀，各溢流阀是按几...
