液晶显示器高压板故障维修

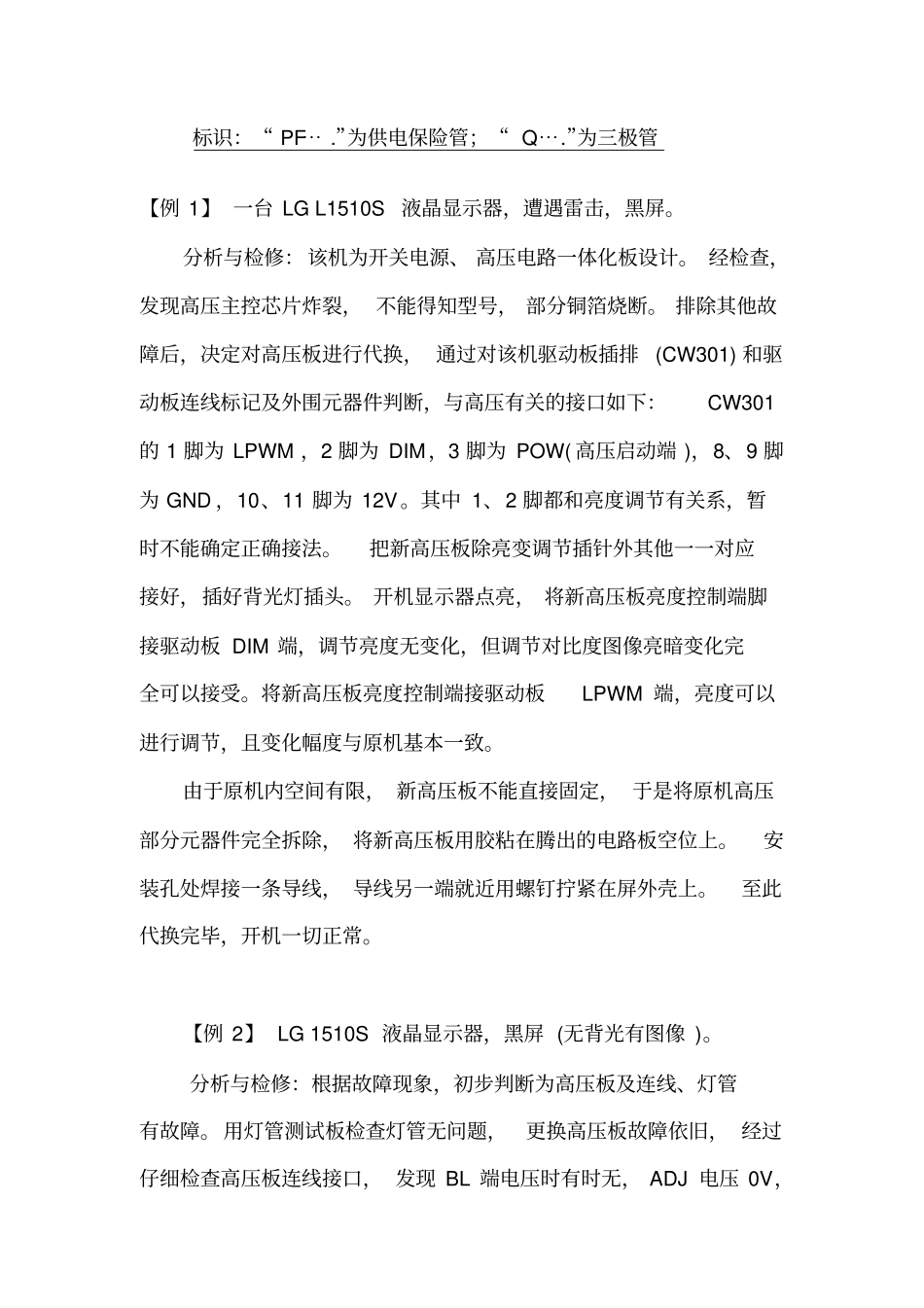

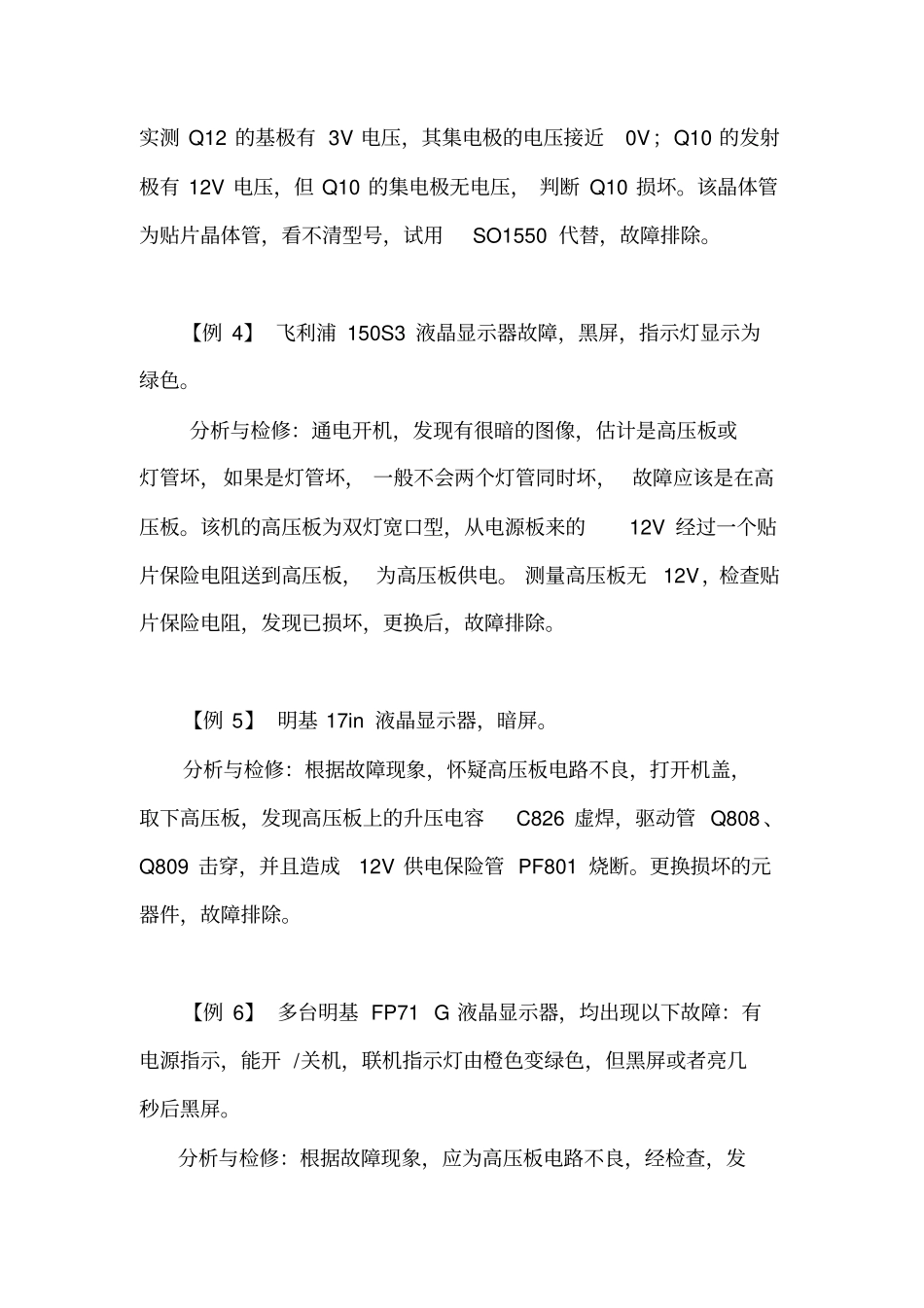

标识：“ PF⋯ .”为供电保险管；“ Q⋯.”为三极管【例 1】 一台 LG L1510S 液晶显示器，遭遇雷击，黑屏。分析与检修：该机为开关电源、 高压电路一体化板设计。 经检查，发现高压主控芯片炸裂， 不能得知型号， 部分铜箔烧断。 排除其他故障后，决定对高压板进行代换， 通过对该机驱动板插排(CW301) 和驱动板连线标记及外围元器件判断，与高压有关的接口如下：CW301的 1 脚为 LPWM ，2 脚为 DIM，3 脚为 POW( 高压启动端 )，8、9 脚为 GND ，10、11 脚为 12V。其中 1、2 脚都和亮度调节有关系，暂时不能确定正确接法。把新高压板除亮变调节插针外其他一一对应接好，插好背光灯插头。 开机显示器点亮， 将新高压板亮度控制端脚接驱动板 DIM 端，调节亮度无变化，但调节对比度图像亮暗变化完全可以接受。将新高压板亮度控制端接驱动板LPWM 端，亮度可以进行调节，且变化幅度与原机基本一致。由于原机内空间有限， 新高压板不能直接固定， 于是将原机高压部分元器件完全拆除， 将新高压板用胶粘在腾出的电路板空位上。安装孔处焊接一条导线， 导线另一端就近用螺钉拧紧在屏外壳上。至此代换完毕，开机一切正常。【例 2】 LG 1510S 液晶显示器，黑屏 (无背光有图像 )。分析与检修：根据故障现象，初步判断为高压板及连线、灯管有故障。用灯管测试板检查灯管无问题，更换高压板故障依旧， 经过仔细检查高压板连线接口， 发现 BL 端电压时有时无， ADJ 电压 0V，怀疑连线断线。用万用表测量，果然断线，更换连线后，故障排除。【例 3】 AOC LM1520 液晶显示器，打开后屏幕闪亮一下后黑屏。分析与检修：对比正常的显示器，测驱动板到高压板上的各电压正常，故怀疑高压板有问题。测高压控制芯片TLl451 供电端 9 脚无电压。来自驱动板的高压启动信号(ON/OFF) 通过一个晶体管对TL1451 的 9 脚供电进行控制， 如图所示。当高电平 (3V)到来时，Q12导通，Q10 获得偏置电压也导通， 12V 电压加在 Q10 的 C 极，从而给 TL1451 供电。如果 Q10、Q12 中有一只损坏， TL1451 的 9 脚的电压就会不正常。图：高压启动控制电路实测 Q12 的基极有 3V 电压，其集电极的电压接近0V；Q10 的发射极有 12V 电压，但 Q10 的集电极无电压， 判断 Q10 损坏。该晶体管为贴片晶体管，看不清型号，试用SO1550 代替，故障排除。【例 4】 飞利浦 150S3 液晶显示器故障，黑屏，...
