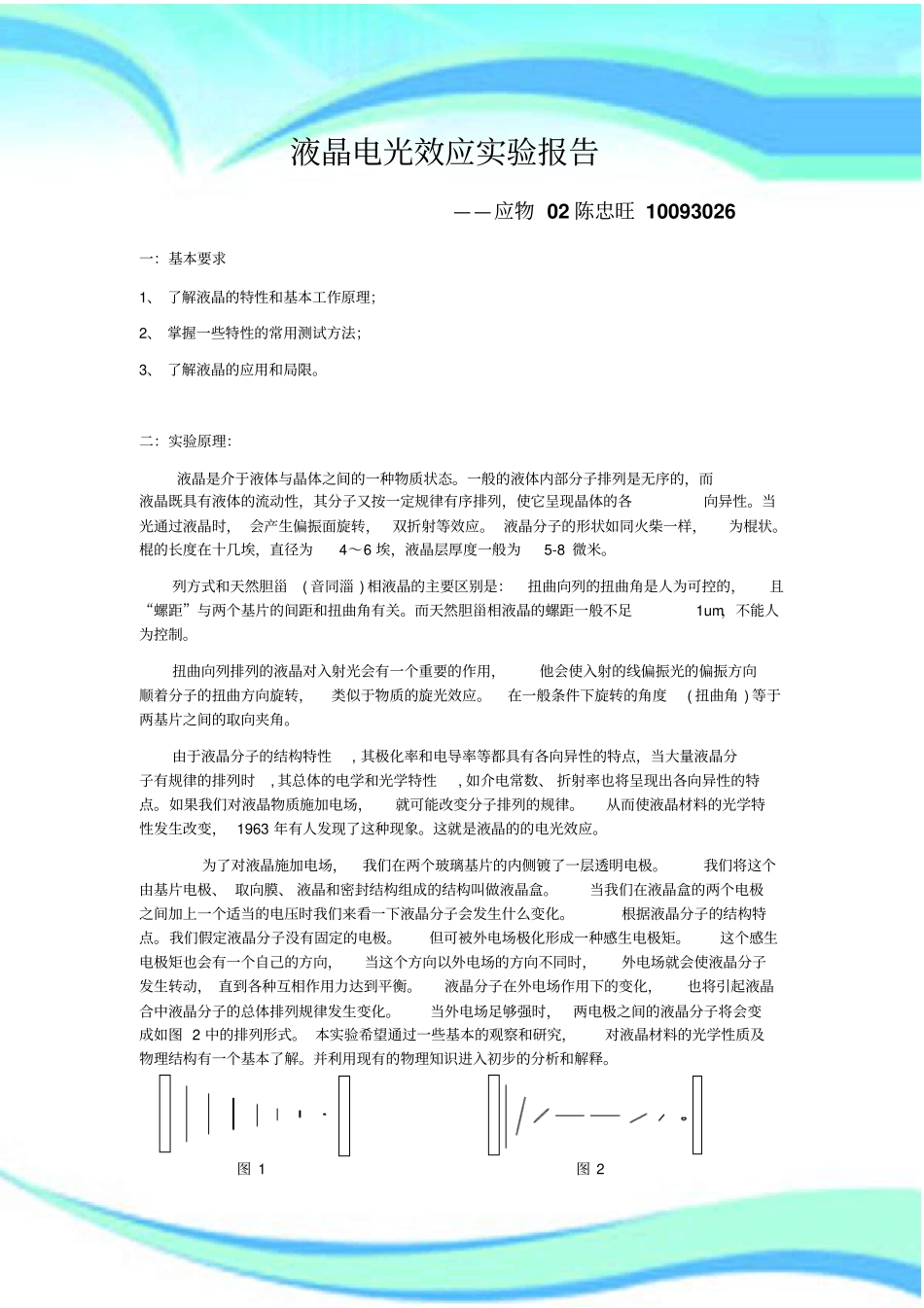

液晶电光效应实验报告2 ————————————————————————————————作者：————————————————————————————————日期：液晶电光效应实验报告——应物 02 陈忠旺 10093026 一：基本要求1、 了解液晶的特性和基本工作原理；2、 掌握一些特性的常用测试方法；3、 了解液晶的应用和局限。二：实验原理：液晶是介于液体与晶体之间的一种物质状态。一般的液体内部分子排列是无序的，而液晶既具有液体的流动性，其分子又按一定规律有序排列，使它呈现晶体的各向异性。当光通过液晶时， 会产生偏振面旋转，双折射等效应。 液晶分子的形状如同火柴一样，为棍状。棍的长度在十几埃，直径为4～6 埃，液晶层厚度一般为5-8 微米。列方式和天然胆甾( 音同淄 ) 相液晶的主要区别是：扭曲向列的扭曲角是人为可控的，且“螺距”与两个基片的间距和扭曲角有关。而天然胆甾相液晶的螺距一般不足1um，不能人为控制。扭曲向列排列的液晶对入射光会有一个重要的作用，他会使入射的线偏振光的偏振方向顺着分子的扭曲方向旋转，类似于物质的旋光效应。在一般条件下旋转的角度( 扭曲角 ) 等于两基片之间的取向夹角。由于液晶分子的结构特性, 其极化率和电导率等都具有各向异性的特点，当大量液晶分子有规律的排列时, 其总体的电学和光学特性, 如介电常数、 折射率也将呈现出各向异性的特点。如果我们对液晶物质施加电场，就可能改变分子排列的规律。从而使液晶材料的光学特性发生改变， 1963 年有人发现了这种现象。这就是液晶的的电光效应。为了对液晶施加电场，我们在两个玻璃基片的内侧镀了一层透明电极。我们将这个由基片电极、 取向膜、 液晶和密封结构组成的结构叫做液晶盒。当我们在液晶盒的两个电极之间加上一个适当的电压时我们来看一下液晶分子会发生什么变化。根据液晶分子的结构特点。我们假定液晶分子没有固定的电极。但可被外电场极化形成一种感生电极矩。这个感生电极矩也会有一个自己的方向，当这个方向以外电场的方向不同时，外电场就会使液晶分子发生转动， 直到各种互相作用力达到平衡。液晶分子在外电场作用下的变化，也将引起液晶合中液晶分子的总体排列规律发生变化。当外电场足够强时，两电极之间的液晶分子将会变成如图 2 中的排列形式。 本实验希望通过一些基本的观察和研究，对液晶材料的光学性质及物理结构有一个基本了解。并利用现有的物理知识进入初步的分...
