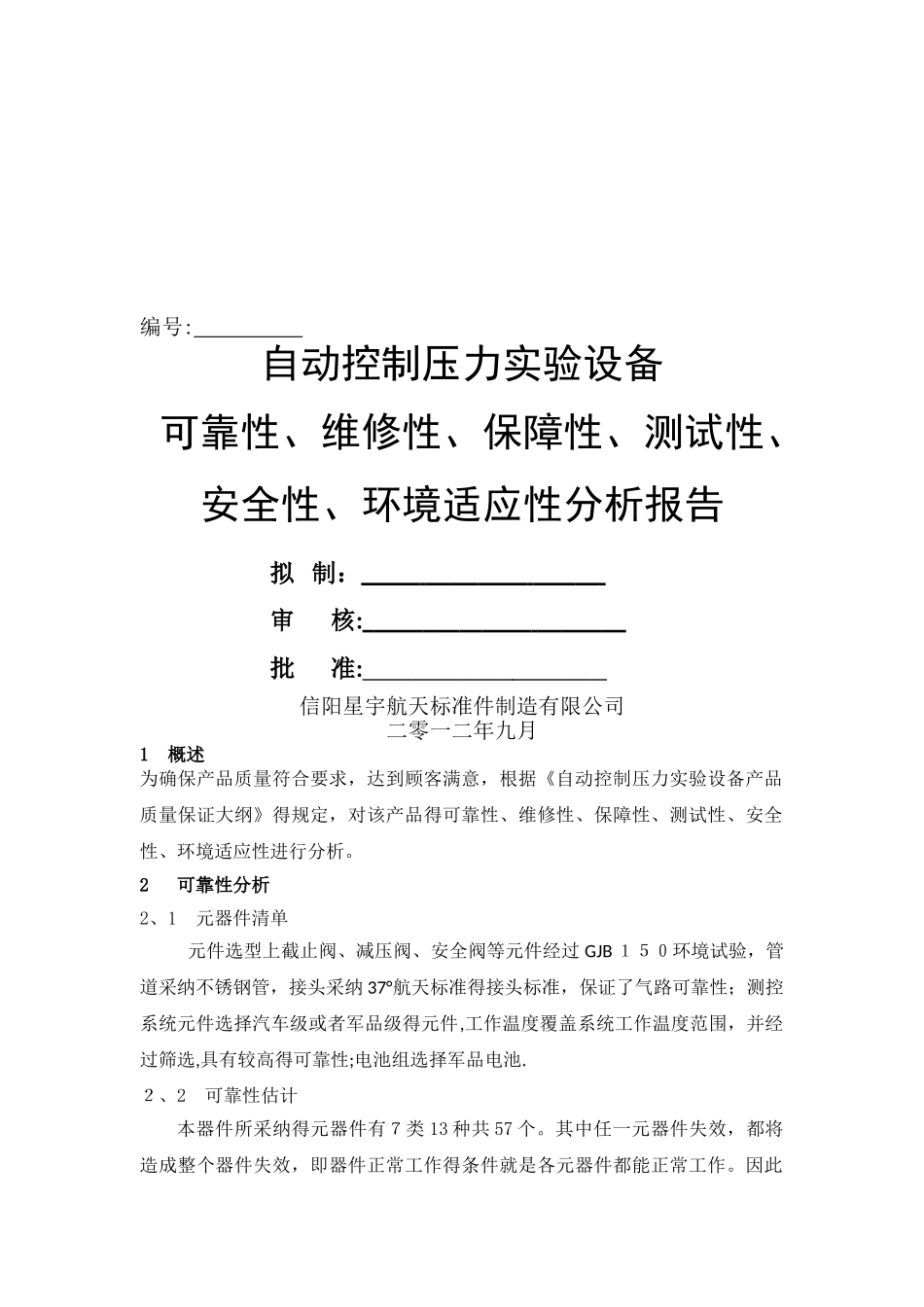

编号: 自动控制压力实验设备可靠性、维修性、保障性、测试性、安全性、环境适应性分析报告拟 制： 审 核: 批 准: 信阳星宇航天标准件制造有限公司二零一二年九月1 概述为确保产品质量符合要求，达到顾客满意，根据《自动控制压力实验设备产品质量保证大纲》得规定，对该产品得可靠性、维修性、保障性、测试性、安全性、环境适应性进行分析。2 可靠性分析2、1 元器件清单元件选型上截止阀、减压阀、安全阀等元件经过 GJB １５０环境试验，管道采纳不锈钢管，接头采纳 37°航天标准得接头标准，保证了气路可靠性；测控系统元件选择汽车级或者军品级得元件,工作温度覆盖系统工作温度范围，并经过筛选,具有较高得可靠性;电池组选择军品电池.２、2 可靠性估计本器件所采纳得元器件有７类 13 种共 57 个。其中任一元器件失效，都将造成整个器件失效，即器件正常工作得条件就是各元器件都能正常工作。因此本器件得可靠性模型就是一个串联模型。该器件就是可修复产品,寿命服从指数分布，根据可靠性理论,其平均故障间隔时间与失效率成反比，即： MＴＢF= 1/ （1)所用元器件均就是通用或固化产品，其质量水平、工作应力及环境条件都相对固定，其失效率因子等有关可靠性参数可参考《GJ Ｂ／Z299 Ｃ－2025 电子设备可靠性估计手册》，从而采纳应力分析法来估计本器件得可靠性指标。本器件一般内置于系统机箱内，使用大环境就是舰船甲板或舰船舱内，其环境代号Ｎ s2，工作温度—40℃～+70℃，现计算其可靠性指标.2．2．1 PI Ｎ二极管得工作失效率本器件使用 PIN 二极管,其工作失效率模型为 （2）式中: —— 基本失效率，１ 0—6/h； —— 环境系数； —— 质量系数; -— 种类系数.由表 5。３.11-1 查得基本失效率 =０、212×10-6/h;由表 5。3．11-２查得环境系数=14;由表５.3.11-3 查得质量系数=０、０ 5;由表 5.３。11-4 查得种类系数=0、５;本器件中使用了 18 只 PIN 二极管，故其工作失效率为:2.2．2 片状电容器得工作失效率本器件选用得片状电容器，其工作失效率模型为: （3） —— 基本失效率，1 ０—6/ｈ; -— 环境系数； —— 质量系数; —— 电容量系数; -— 种类系数； -— 表面贴装系数。由表 5.7.2-2 查得基本失效率=0、０ 06 ３ 7×10—6/h;由表 5.7.２-4 查得环境系数=11、5；由表 5.７。2-5 查得质量系数=1；由表 5.7.2—6 查得电容量系数=０、75;由表 5．7.2－７...
