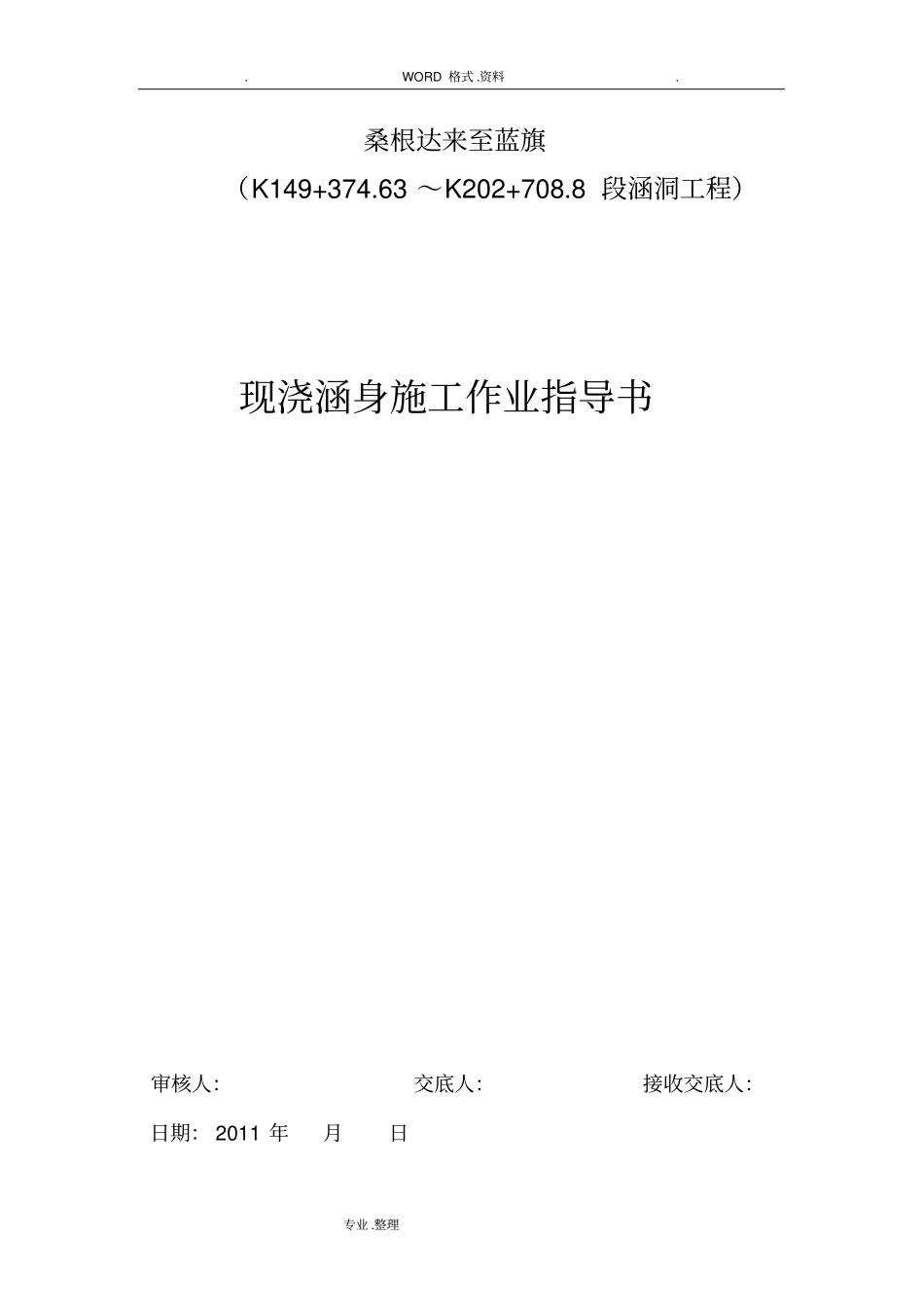

. WORD 格式 .资料. 专业 .整理桑根达来至蓝旗（K149+374.63 ～K202+708.8 段涵洞工程）现浇涵身施工作业指导书审核人：交底人：接收交底人：日期： 2011 年月日. WORD 格式 .资料. 专业 .整理涵洞现浇涵身施工作业指导书一、编制目的为了确保涵洞现浇涵身工程质量， 保证该工程始终处于受控状态，特编制此实施作业指导。二、编制依据1、《铁路桥涵工程施工质量验收标准》 （TB 10415— 2003）；2、《客货共线铁路桥涵工程施工技术指南》 （TZ203— 2008 ）；3、《铁路工程地质勘查规范》 （TB 10012— 2007）；4、《铁路工程施工安全技术规程》 （TB10401.1— 2003 ）。三、适用范围本作业技术交底应用于锡林浩特至灰腾梁段所有盖板涵涵身施工作业。四、施工准备1、材料准备。水泥、砂、碎石等；2、施工机具的配备。搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、塑料布、调直机、弯曲机、切断机、电焊机、撬棍、扳手、水平尺、钢卷尺等。五、施工方法与工艺流程1、墙身模板施工墙体模板安装工艺：安装前检查结构物平面位置→检查模板表面平整度→安装墙身一侧模板→墙身模板安装就位→清扫墙内杂物→安装就位另一侧墙身模板→插入穿墙对杆及PVC 管→调整模板位置. WORD 格式 .资料. 专业 .整理→搭设支架和钢管架加固→报检。按照先横墙后纵墙的安装顺序，墙体模板按照两面模板分正、反模板，将一个流水段的内墙正号模板按顺序吊至安装位置初步就位，用撬棒按墙位置线及模板的起止线调整模板位置，对穿模板的对拉螺栓，并调节至大致水平， 用托线板测垂直、 校正标高， 使模板垂直度、水平度、标高符合设计要求，采用钢管就位后，立即拧紧螺栓。合模前检查钢筋、伸缩缝规格、数量、位置是否准确，安装是否牢固，是否削弱断面过多等。 合模板前将墙内可能有的杂物再次清理干净。安装反号模板，经校正垂直后用穿墙螺栓将两块模板锁紧，搭设钢管架和加固稳定模型 ,方木采用 10cm ×10cm 规格、间距为 30；钢管水平间距为60cm, 使用双排钢管 ,当采用钢模板时，每平方米对拉杆不得小于 4 根，对拉杆钢筋直径为14mm 以上(吊车或手推砼入模，泵送砼时，应通过计算值在采用成果)。正、反模板、侧面堵头模全部安装完后，检查墙模之间、侧模与墙模、施工缝处是否严密、牢固可靠，防止出现漏浆、错台现象。检查每道墙上口是否平直。模板安装完毕后，全面检查扣件、螺栓、斜撑是否紧固、稳定，模板拼缝及下口...
