深基坑专项方案技术交底

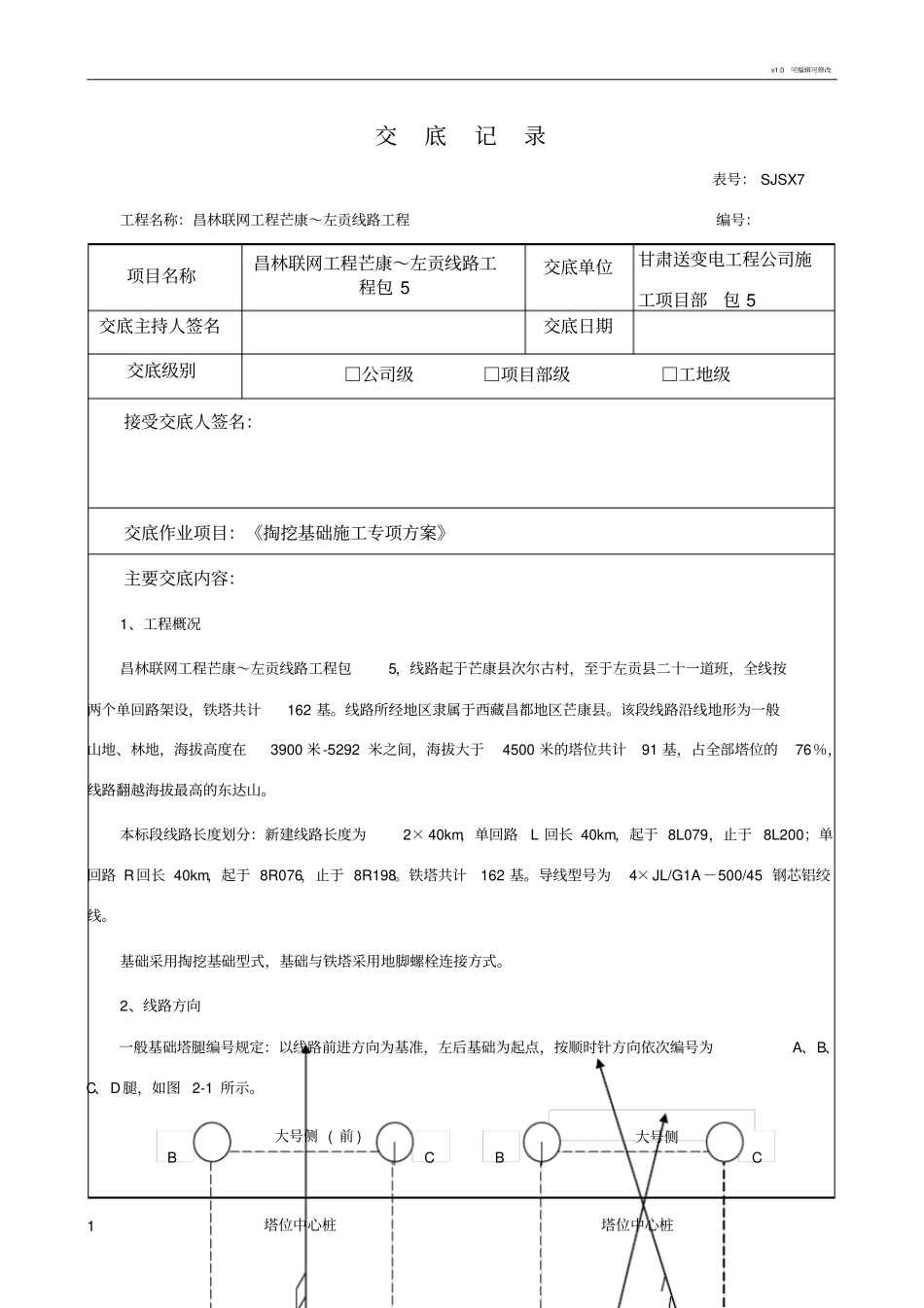

v1.0 可编辑可修改1 大号侧 ( 前 )塔位中心桩BCBC大号侧塔位中心桩交底记录表号： SJSX7工程名称：昌林联网工程芒康～左贡线路工程编号：项目名称昌林联网工程芒康～左贡线路工程包 5 交底单位甘肃送变电工程公司施工项目部包 5交底主持人签名交底日期交底级别□公司级□项目部级□工地级接受交底人签名：交底作业项目：《掏挖基础施工专项方案》主要交底内容：1、工程概况昌林联网工程芒康～左贡线路工程包5，线路起于芒康县次尔古村，至于左贡县二十一道班，全线按两个单回路架设，铁塔共计162 基。线路所经地区隶属于西藏昌都地区芒康县。该段线路沿线地形为一般山地、林地，海拔高度在3900 米-5292 米之间，海拔大于4500 米的塔位共计91 基，占全部塔位的76％，线路翻越海拔最高的东达山。本标段线路长度划分：新建线路长度为2× 40km，单回路L 回长 40km，起于 8L079，止于 8L200；单回路 R回长 40km，起于 8R076，止于 8R198。铁塔共计162 基。导线型号为4×JL/G1A－500/45 钢芯铝绞线。基础采用掏挖基础型式，基础与铁塔采用地脚螺栓连接方式。2、线路方向一般基础塔腿编号规定：以线路前进方向为基准，左后基础为起点，按顺时针方向依次编号为A、B、C、D腿，如图 2-1 所示。v1.0 可编辑可修改2 v1.0 可编辑可修改3 3 土石方及基础工程施工方法线路复测施工方法序号施工项目施工方法1直线方向两点间定线法，延长直线法等。2转角角度采用普通经纬仪或电子经纬仪用测回法或方向法进行测量。3水平距离一般地段采用经纬仪视距法测量，跨越档采用全站仪进行测距。4高程采用三角高程测量的方法进行高程测量和计算。5不通视情况下的复测采用等腰三角形法、矩形法、任意辅助桩法进行复测。特殊情况下根据设计提供的塔位中心桩坐标，采用 GPS定位系统进行坐标复核。6交叉跨越物采用经纬仪综合测量的方法进行复测。7地形凸起点高程用经纬仪和塔尺按三角高程测量的方法进行综合测量。8危险点及风偏用经纬仪和塔尺按三角高程测量的方法进行综合测量。土石方及基础、接地施工方法序号施工项目施工方法1.工地运输确定合理的运输路径，利用国道、省道和县乡公路进行汽车运输，对稍加拓修可通汽车或小型农机的道路作临时修筑，尽量利用原有道路，少损青苗。对车辆难以到达的个别塔位，可采用索道运输。2.基面处理不开大基面，采用“零”基面思路，只对单腿作小平台处理或分坑后直接进行开挖。3.土方开挖采用人工开挖为主，...
