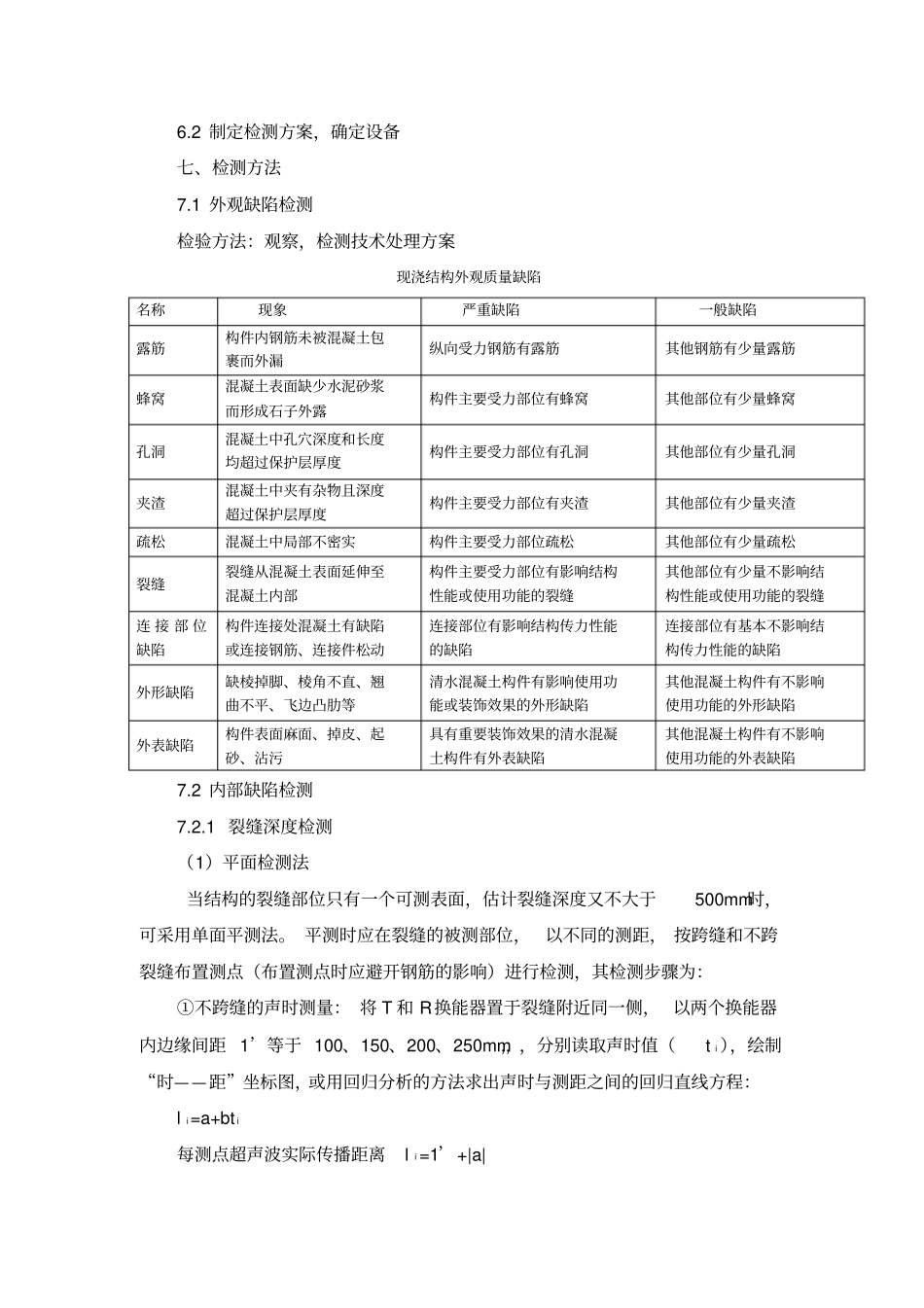

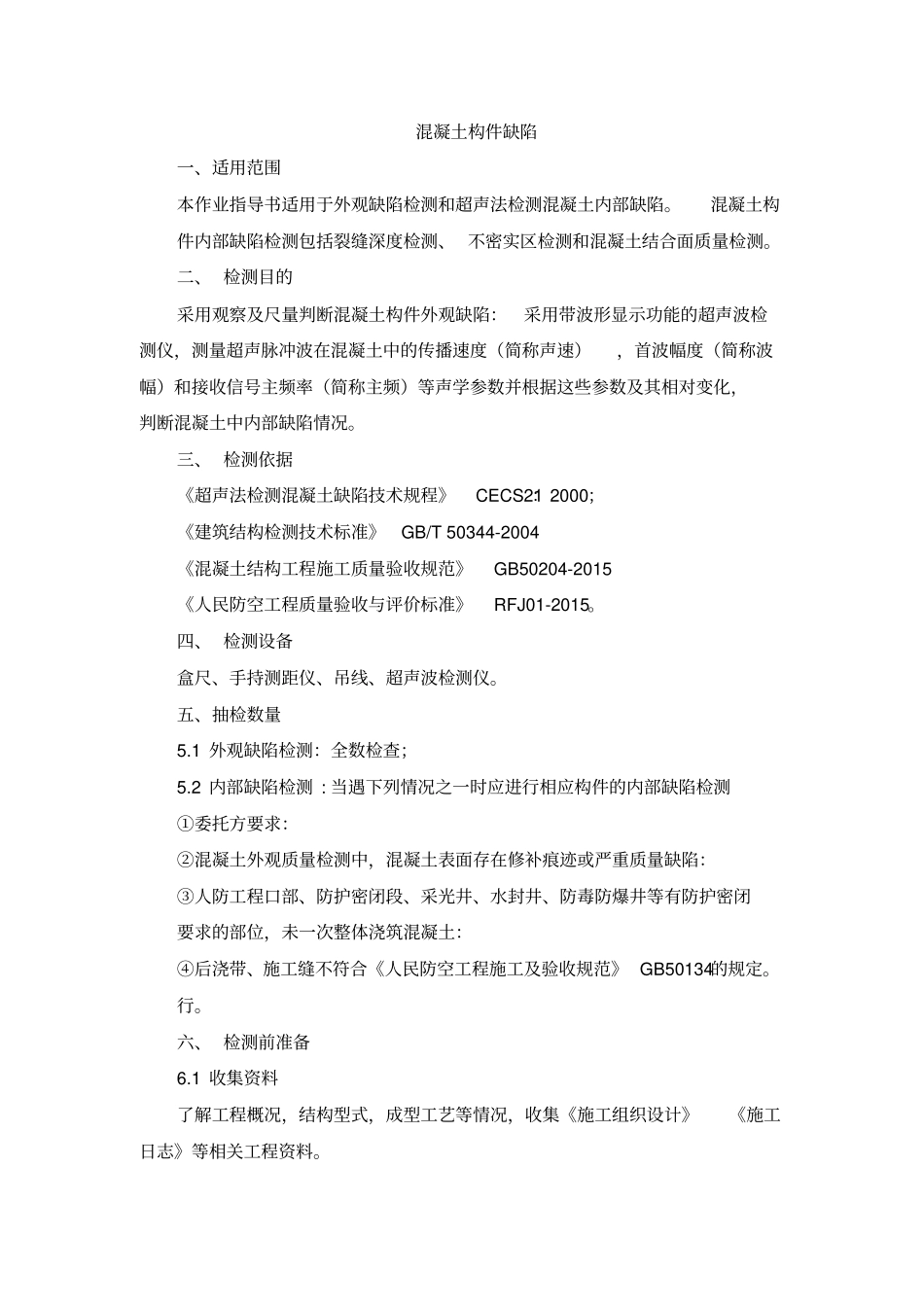

混凝土构件缺陷一、适用范围本作业指导书适用于外观缺陷检测和超声法检测混凝土内部缺陷。混凝土构件内部缺陷检测包括裂缝深度检测、 不密实区检测和混凝土结合面质量检测。二、 检测目的采用观察及尺量判断混凝土构件外观缺陷：采用带波形显示功能的超声波检测仪，测量超声脉冲波在混凝土中的传播速度（简称声速），首波幅度（简称波幅）和接收信号主频率（简称主频）等声学参数并根据这些参数及其相对变化，判断混凝土中内部缺陷情况。三、 检测依据《超声法检测混凝土缺陷技术规程》CECS21：2000；《建筑结构检测技术标准》GB/T 50344-2004 《混凝土结构工程施工质量验收规范》GB50204-2015 《人民防空工程质量验收与评价标准》RFJ01-2015。四、 检测设备盒尺、手持测距仪、吊线、超声波检测仪。五、抽检数量5.1 外观缺陷检测：全数检查；5.2 内部缺陷检测 : 当遇下列情况之一时应进行相应构件的内部缺陷检测①委托方要求：②混凝土外观质量检测中，混凝土表面存在修补痕迹或严重质量缺陷：③人防工程口部、防护密闭段、采光井、水封井、防毒防爆井等有防护密闭要求的部位，未一次整体浇筑混凝土：④后浇带、施工缝不符合《人民防空工程施工及验收规范》 GB50134的规定。行。六、 检测前准备6.1 收集资料了解工程概况，结构型式，成型工艺等情况，收集《施工组织设计》《施工日志》等相关工程资料。6.2 制定检测方案，确定设备七、检测方法7.1 外观缺陷检测检验方法：观察，检测技术处理方案现浇结构外观质量缺陷名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外漏纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中夹有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位疏松其他部位有少量疏松裂缝裂缝从混凝土表面延伸至混凝土内部构件主要受力部位有影响结构性能或使用功能的裂缝其他部位有少量不影响结构性能或使用功能的裂缝连 接 部 位缺陷构件连接处混凝土有缺陷或连接钢筋、连接件松动连接部位有影响结构传力性能的缺陷连接部位有基本不影响结构传力性能的缺陷外形缺陷缺棱掉脚、棱角不直、翘曲不平、飞边凸肋等清水混凝土构件有影响使用功能或装饰效果的外形缺陷其他混凝...
