混凝土工程实体检测方案

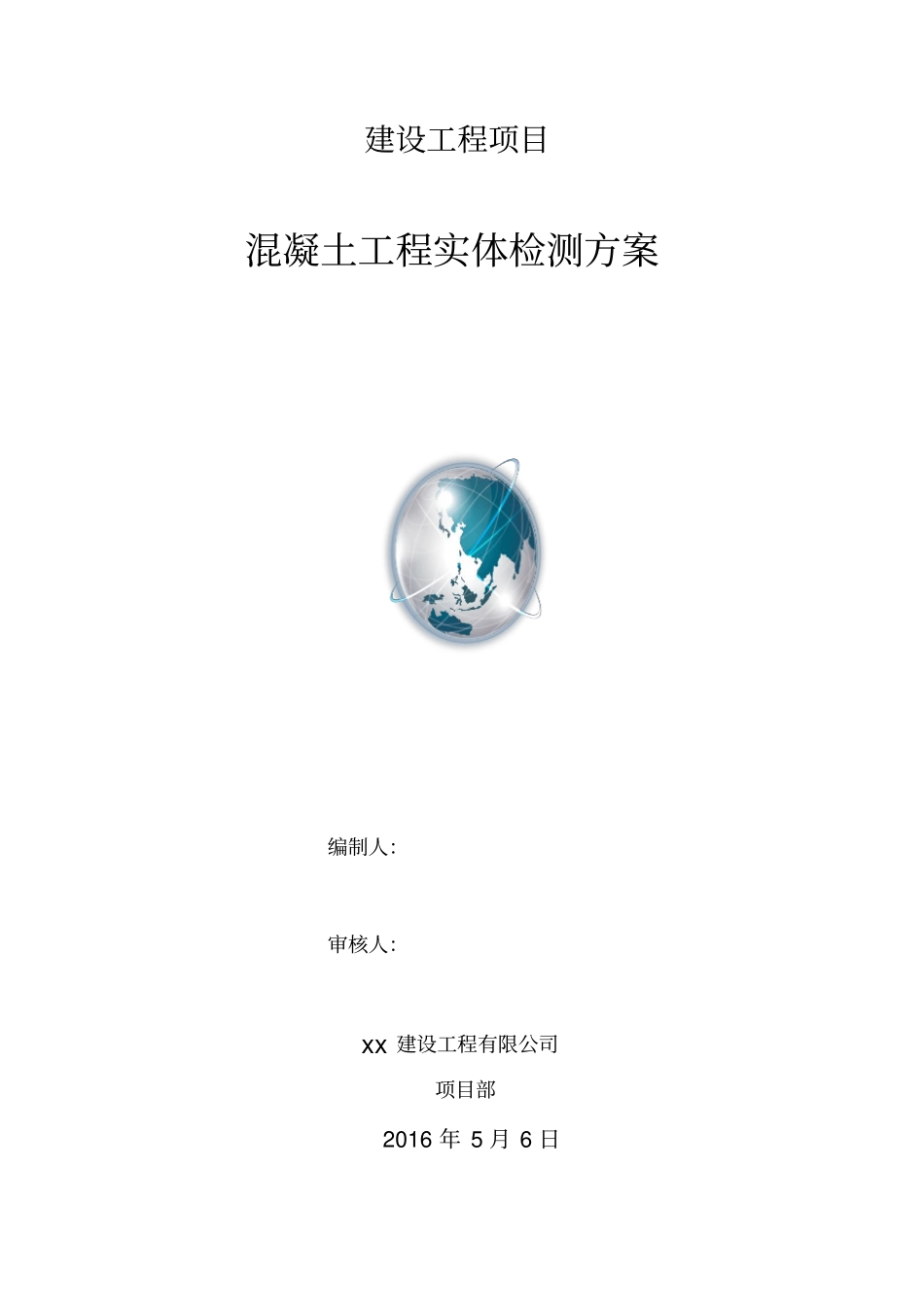

建设工程项目混凝土工程实体检测方案编制人：审核人：xx 建设工程有限公司项目部2016 年 5 月 6 日1.编制依据1.1 设计文件：包括工程设计图纸、 工程洽商、 设计交底、设计变更。1.2 标准文件：《混凝土结构工程施工质量验收规范》（GB50204—2002）、《建筑工程施工质量验收统一标准》（GB50300— 2001）、《回弹法检测混凝土抗压强度技术规程》 （JGJ/T23— 2001、J115— 2001）1.3 企业文件： 作业指导书、质量管理手册、混凝土工程施工工艺标准等。1.4 施工控制文件： 施工组织设计、 混凝土施工专项方案、 技术交底。2.工程概况2.1 工程简介： xx 工程位于天津市河北区，东起xx 池路，西至规划体园路，南至水产前街，北至中山北路。主教学楼主体地上五层，由教学楼，实验楼以及图书馆组成，行政楼主体六层，局部七层，主教学楼主体檐高 19.650 米，行政楼主体檐高 22.950 米，总建筑面积：33363.1 平方米。食堂主体三层，总建筑面积：4115 平方米2.2 结构体系： 本工程结构体系为框架结构；桩基采用预应力管桩，管桩型号为 PC— A400（80），桩长 20 米。基础垫层为C15 素砼；基础承台、地梁、柱为C30 砼，基础底板、水池等有防水要求的均为C30S6抗渗砼，±0.000 以上主体部分为 C30砼，行政楼局部为 C35；本工程结构均为现浇钢筋混凝土结构。3.各部位混凝土具体情况设计值（表一）序号结构部位截面尺寸㎜强度等级抗渗等级保护层厚度1 基础基础垫层厚 100 C15 2 基础承台厚 800 C30 40mm 4 基础地梁400~800 C30 40mm 5 其它栋号基础柱600*600 C30 6 行政楼基础柱C35 7 主体部分行政楼 1-3 层柱梁、板C35 25 ㎜8 行政楼 4-7 层柱梁、板C30 25 ㎜12 其它 1~5 层框架柱600 C30 25 ㎜13 其它 1~5 层框架梁250~500×350~1050 C30 25 ㎜14 其它 1~5 层楼板100~160 C30 15 ㎜15 其它 1~5 层楼梯100 C30 15 ㎜16 填充墙圈梁150~200×180 C20 30 ㎜17 填充构造柱200×200\150×150 C20 30 ㎜18 19 20 21 22 4.各部位混凝土实际测定情况（表二）序号结构部位浇筑时间试块等效龄期设计与试压强度比1 基础部分基础垫层2 基础承台3 基础地梁4 其 它 栋 号 基础柱7 行 政 楼 基 础柱8 主体部分行政楼 1-3 层柱梁、板9 行政楼 4-7 层柱梁、板10 其它栋号 1~5层框架柱11 其它栋号 1~5层框架梁12 其它栋号 1~5层楼板13 ...
